S-073N 3BHB009884R0021 /S-093H 3BHB030478R0309 / S-073N ALU 3BHB009884R5211

Техническое описание: S-073N 3BHB009884R0021 Преобразователь ACS2000 ВВ Модуль фазы преобразователя ВВ

Преобразователь ACS2000 ВВ S-073N 3BHB009884R0021 Модуль фазы преобразователя ВВ S-076N 3BHB009884R0021 Отладка рамки ИГКТ преобразователя [Xionba Sunny представляет вам] Стойка ABB S-073N 3BHB009884R0021. Функциональный блок памяти  Конфигурация  Мини-терминалы на передней панели  Периодическая передача данных приложения Программный дифференциальный мониторинг  Гарантия памяти ПЛК

Как заменить модуль фазы преобразователя ACS2000 ВВ. Его можно подключить напрямую к сети, также можно подключить к сети через отдельный двухобмоточный трансформатор или интегрированный трансформатор и он подходит для прямого подключения к сети или для приложений с входным изоляционным трансформатором

Битовые диоды 01, 02, диоды поглощения 03, 04, емкость поглощения (:1, 02.

[0031] Среди них, трехуровневую схему, состоящую из силовых компонентов, показано на рисунке 1. Четыре ИГКТ T1, T2, T3 и T4 последовательно соединены между анодом сухого диода поглощения D3 и анодом диода поглощения D4. Анод диода поглощения D3 последовательно соединен с катодом диода поглощения D4 через емкость поглощения C1 и C2. Катод клеммного диода D1 электрически

Соединен с узлами между ИГКТ T1 и T2, а анод диода D1 пин - позиции электрически соединен с сухими емкостями поглощения C1 и C2

Анод клеммного диода D2 электрически соединен с узлами между ИГКТ T3 и T4, а катод клеммного диода D2 электрически соединен с узлами между емкостями поглощения C1 и C2. Предпочтительно, в этом варианте осуществления, ИГКТ T1, T2, T3 и T4 - это обратно - управляемые ИГКТ.

Кроме того, трехуровневая схема может также включать периферийные компоненты, такие как индуктивности L1, L2 и резисторы R1, R2. Один конец индуктивности L1 электрически соединен с ИГКТ T1, другой конец электрически соединен с концом резистора R1, другой конец резистора R1 соединен с узлом между сухим диодом поглощения D3 и емкостью поглощения C1, конец индуктивности L2 электрически соединен с ИГКТ T4, а другой конец электрически соединен с концом резистора R2. Другой конец резистора R2 соединен с узлом между сухим диодом поглощения D4 и емкостью поглощения C2.

[0033] В настоящем варианте осуществления, как показано на рисунке 2, четыре ИГКТ 1132, 334, клеммные диоды D1, D2 и диоды поглощения D3 и D4 линейно расположены в единый цепной структурой и симметричны относительно нейтральной точки NP как границы, а две емкости поглощения C1 и C2 расположены по левую и правую стороны нейтральной точки NP.

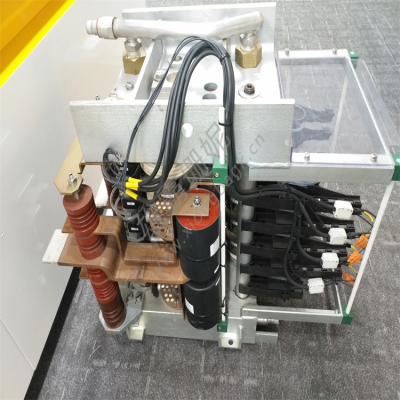

Подробности продукта: Компоненты модуля фазы S-073N 3BHB009884R0021

Модуль фазы S-073N 3BHB009884R0021 может относиться к конкретному силовому электронному модулю фазы, обычно используемому для приводов двигателей, преобразования энергии или других приложений силового управления. Хотя я не могу напрямую предоставить конкретную информацию о модуле фазы S-073N 3BHB009884R0021, в общем, модуль фазы обычно включает следующие основные компоненты:

Полупроводниковое коммутационное устройство: S-073N 3BHB009884R0021 Это ядро модуля фазы, общие полупроводниковые коммутационные устройства включают транзисторы (например, IGBT, то есть изолированно - затворный биполярный транзистор) и тиристоры. Эти коммутационные устройства отвечают за управление включением и выключением тока в силовой системе.

Схема управления: используется для управления включением и выключением полупроводниковых коммутационных устройств. Схема управления генерирует соответствующий управляющий сигнал, чтобы обеспечить работу коммутационного устройства в нужное время с минимальными потерями и максимальной эффективностью.

Схема защиты: S-073N 3BHB009884R0021 включает защиту от перегрузки по току, защиту от перегрева и защиту от короткого замыкания, которая используется для мониторинга и защиты модуля фазы от повреждений. При обнаружении аномального состояния схема защиты быстро вступает в действие, чтобы отключить ток или уменьшить мощность, чтобы предотвратить повреждение модуля.

Система охлаждения: Модуль фазы генерирует тепло во время работы, поэтому обычно он оснащен радиатором, вентилятором или другим охлаждающим устройством, чтобы обеспечить стабильную работу модуля и избежать повреждения от перегрева.

Соединения и интерфейсы: Модуль фазы S-073N 3BHB009884R0021 должен быть подключен к другим схемам или модулям, поэтому он включает электрические и механические интерфейсы и т.д., чтобы обеспечить плавную передачу тока и сигналов.

Схема управления и мониторинга: используется для мониторинга рабочего состояния модуля фазы и предоставления обратных сигналов внешней системе управления для точного управления и регулировки.
