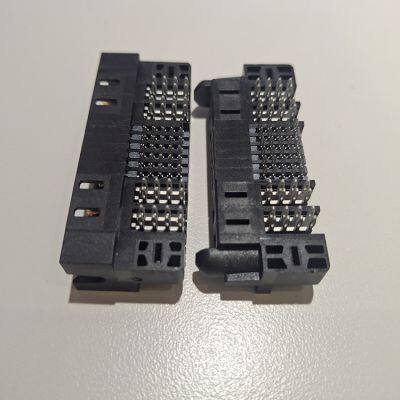

OEM Fci Amphenol 4-штырьевой 30-сигнальный AC/DC PCB силовой лезвиевый разъем для выпрямительного модуля

OEM Fci Amphenol 4pin 30signal AC/DC PCB Power Blade Connector for Rectifier Module

Материал:

Корпус: PPA, армированный стекловолокном, 94V-0, черный

Контакты:

Электропитательные контакты: медный сплав с высокой электропроводностью, частичное или полное золотое покрытие

Сигнальные контакты: фосфорно-латаунь, частичное или полное золотое покрытие

Зажим для ПЛИ: фосфорно-латаунь, оловянное покрытие

Атрибут

Значение

Тип компонента

Разъемы электропитания

Пол

Мужской/женский

Расположение контактов в гнезде (слева направо)

Электропитание/Сигнал/Электропитание

Количество контактов (сигнальные)

20

Количество рядов (электропитание)

4

Количество рядов (сигнальные)

4

Количество рядов (электропитание)

1

Ориентация

Прямой угол

Способ подключения

Пайка

Шаг (электропитание)

6.35мм (0.250 дюйма)

Шаг (сигнальные)

2.54мм (0.100 дюйма)

Номинальный ток

Максимум 40А для одного электропитательного контакта

Сопротивление (контакты)

Максимум для соединенной пары - 2м

Пробивное напряжение диэлектрика

2500В постоянного тока для электропитания

Номинальное напряжение

250В

Цвет корпуса

Черный

Диапазон рабочих температур

-40°C до +125°C

Материал корпуса

 PPA, армированный стекловолокном, UL94V-0

Прочность (циклы соединения)

250 циклов соединения

Процесс пайки

Процесс пайки при высокой температуре

Покрытие контактной области

0.76мкм (29.921мкдюйма) золота

Покрытие хвостовиков (электропитание)

1.98мкм (78мкдюйма) олова

Покрытие хвостовиков (сигнальные)

1.98мкм (78мкдюйма) олова

Руководящие элементы

Гнездо для направляющих штифтов

Поляризация

Да

Зафиксированность

Блокировка на плате

Упаковка

Поддон

Применение:

1. Интеллектуальное высокочастотное переключающее электропитание: коммуникационные дата-центры, электроэнергетика, железнодорожное электропитание, солнечная фотоэлектрическая энергетика, электропривод и зарядные устройства, промышленное электропитание, медицинское и косметическое оборудование.

2. Интеллектуальное высокочастотное переключающее электропитание

3. ИБП (Безпрерывное электропитание)

4. Инверторное электропитание, солнечные инверторы, зарядка аккумуляторов

5. Шкафы низкого напряжения с выдвижными ящиками и т.д.

6. Распределение продуктов питания и напитков, электропередача и распределение

Особенности и преимущества наших продуктов

1. Используются термостойкие, армированные стекловолокном и огнезащитные полиэфиры в качестве изоляционных материалов.

2. В качестве проводника используется медно-золотой сплав с высокой электропроводностью, а в контактной области проводника применяется золотое покрытие.

3. Шаг между электропитательными контактами составляет 5.08мм, 6.35мм и 7.62мм. Доступно три размера.

4. Номинальный ток электропитания - 45А. Номинальный ток сигнала - 2.5А.

5. Используются контакты с конструкцией из пружинных пластин, обладающие свойствами интегральности, малого размера, способностью к пропусканию тока, легким вставкой, возможностью бессматричного вставления, самонаправлением, высокой надежностью динамического контакта и т.д.

6. Эта серия продуктов может быть взаимозаменяема с продуктами POWERBLADE FCI и серийными продуктами MULTI -BEAM TYCO.

О компании

Shenzhen Anfick Connector Technology Co.,Ltd, с более чем 40 сотрудниками, 4 ЧПУ-линиями, 5 сборочными линиями, мы - профессиональный поставщик электронных изделий в Шэньчжэне, Китай

Площадь Anfick более 4000 квадратных метров. Мы получили сертификаты ISO9001 :2000, ISO14001 :2015, ROHS, CE, UL.

Наша сборка разъемов продолжает соответствовать и превосходить ожидания клиентов, таких как качество, сроки поставки, сервис по продажам и т.д.

Это обусловлено корпоративной культурой честности, партнерства, творчества, высочайшего качества и превосходного сервиса.

Корпоративная миссия - ?Качество превыше всего, удовлетворение потребностей клиентов, инновации и прогресс?. В будущем Anfick (разъемы ИБП) стремится к росту и успеху наших клиентов, предоставлению больше возможностей, выгод и надежности.

Наше исследовательское и разработочное отделение для ИБП (Безпрерывного электропитания), где большинство наших инженеров имеет многолетний опыт работы в таких областях, как интеллектуальное оборудование, коммуникации, промышленный дизайн.

Наши выставки:

Упаковка и доставка:

Часто задаваемые вопросы:

1. Обратите внимание, что цены на нашем сайте являются лишь ориентировочными, а фактические цены подлежат окончательному подтверждению!

2. При возникновении любых проблем, запросов или предложений, не стесняйтесь обращаться к нам. Мы будем очень рады помочь вам.

В1: Вы фабрика или торговая компания?

О: Да, мы фабрика. У нас есть собственное производство разъемов и сборочный цех.

В2: Какова длительность доставки?

О: Обычно 3 дня, если товар есть в наличии. Или 15 - 20 дней, если товара нет в наличии, в зависимости от количества.

В3. Как часто ваша компания обновляет продукты?

О: Мы никогда не останавливаемся на разработке новых продуктов. Мы создадим новый продукт в соответствии с рыночным спросом.

В4. Можно ли заказать образцы для тестирования перед размещением обычного заказа?

О: Да, пробный заказ принимается.

В5. Какие способы оплаты принимает ваша компания?

О: Мы принимаем T/T (банковский перевод), Paypal, Western Union, наличные, Л/С и т.д.

В6. Какой послепродажный сервис вы предоставляете?

О: Мы предоставляем 12 - месячную гарантию на все продукты.

О заказе

В. Есть ли минимальный объем заказа?

О. Мы не требуем минимального заказа для пробного заказа.

Сроки доставки:

В. Какова длительность доставки?

О: 3 рабочих дня после получения полной оплаты, если товар есть в наличии.

5 - 12 рабочих дней, если товара нет в наличии.

Сервис для клиентов

В. Какие услуги предоставляет ваша компания?

О:

Услуги OEM

Мы можем предоставить нашим клиентам услуги OEM, включая нанесение логотипа клиента на продуктах с использованием лазера

Послепродажный сервис

Мы обещаем, что предоставим вам настоящий послепродажный сервис, только если есть проблемы с нашими продуктами! Лучший послепродажный сервис будет предоставлен нашей профессиональной торговой командой и командой по обслуживанию.

Персонализированные услуги

Если у вас есть идеи по продуктам или вы хотите создать свои уникальные продукты, добро пожаловать в нашу команду мечты! У нас есть собственная команда разработки и дизайна, которая обеспечивает создание технологичных и инновационных продуктов для клиентов. Мы поможем вам воплотить ваши мечты в реальность.

Транспортные услуги

Мы сотрудничаем напрямую с DHL, поэтому вы можете получить товар быстрее и сэкономить на стоимости доставки.

Другие доступные курьеры: FedEx, UPS, EMS.

Если количество товара велико, мы также можем доставить товар вам морским транспортом.

Если у вас есть интерес к другим моделям, вы можете связаться с нами для получения более подробной информации.

Если у вас есть какие - либо дополнительные вопросы или запросы, не стесняйтесь связаться с нами или написать нам по электронной почте.
