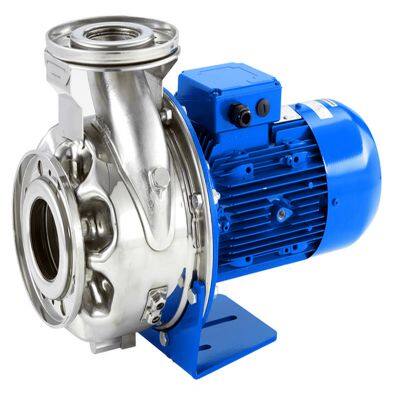

Xylem Lowara SHS Series Горизонтальный односторонний центробежный насос из нержавеющей стали

Горизонтальный односторонне-насосный насос из нержавеющей стали

Технические параметры

Максимальная подача: для 2-полюсного диапазона до 240 м3/ч.

Для 4-полюсного диапазона до 144 м3/ч

Максимальная высота подъема: для 2-полюсного диапазона до 110 м.

Максимальный 4-полюсный диапазон - 27 м.

Гидравлические характеристики соответствуют ISO 9906:2012 класс 3В.

Диапазон температуры жидкости:

Стандартный тип (с прокладкой из ФКМ*)

-10°C до +120°C

Модель по запросу (с прокладкой из ЭПДМ)

-30°C до +120°C.

Максимальное рабочее давление:

12 бар при 50°C и 10 бар при 120°C

Размеры соединений соответствуют EN 733 (кроме модели ESH 25).

Эластомер: ФПМ (исходный ISO), ФКМ (АСТМ и новый ISO)

Обзор продукта

SHS полностью изготовлен из нержавеющей стали AISI 316 и подходит для обработки воды и неагрессивных или умеренно агрессивных жидкостей.

Этот насос оснащен сменной механической уплотнительной набивкой и двигателем с КПД класса IE3. Конструкция с возможностью отвода (импеллер, кронштейн и двигатель можно вытащить без отключения корпуса насоса и трубопровода).

Насосы серии SHS имеют следующие конструкции:

Короткоосный

Жесткий муфтой, с кронштейном, переходником и

Жесткая муфта насажена на шпонку на стандартный выходной вал двигателя.

Технические параметры двигателя

Крыльчатка, полностью закрытая конструкция с вентиляторным охлаждением (TEFC)

2- и 4-полюсный диапазон

Уровень защиты двигателя - IP55 (EN 60034-5).

Уровень защиты электронасоса - IPX5 (EN 60529).

Характеристики соответствуют EN 60034-1.

Класс КПД IE3 (3-фазный 0,75 - 37 кВт)

Класс изоляции 155 (F)

Стандартное напряжение:

3x220/380 В 50 Гц, когда мощность меньше или равна 3 кВт.

3×380/660 В 50 Гц, когда мощность больше 3 кВт.

Максимальная температура окружающей среды: 40°C

Примечание

Вращается против часовой стрелки при просмотре с аспирационного конца насоса.

Насос не включает стыковую фланцевую муфту.

Характеристики

Диаметр отводных отверстий от DN25 до DN80.

Широкий диапазон характеристик, с максимальной высотой подъема 110 м и максимальным расходом 240 м3/ч.

Номинальное давление - 12 бар.

Широкий диапазон температуры перекачиваемой жидкости: -30°C до +120°C

Много материалов для выбора для различных видов перекачиваемых жидкостей.

Широкий диапазон напряжения.

Высокопроизводительный двигатель класса IE3.

Дополнительно можно установить привод HYDROVAR для переменной скорости вращения.

Применение

Вентиляция и кондиционирование воздуха

Перекачка жидкости в системе отопления и кондиционирования воздуха.

Перекачка жидкости в вентиляционной системе.

Перекачка слабокоррозионных жидкостей или жидкостей из окружающей среды.

Водоснабжение

Подача воды в коммерческих зданиях.

Оросительная система.

Подача воды в теплицах.

Различные OEM-приложения
