Коэффициент мощности SVG динамического устройства реактивной компенсации, используемого на производственной линии бесшовных стальных труб, достигает 98%

Коэффициент мощности SVG-динамического устройства реактивной компенсации, используемого на производственной линии бесшовных стальных труб, достигает 98%

Производственная линия бесшовных стальных труб металлургического завода, обслуживаемого компанией Aodong Electric Service, имеет две 10 кВ шины. Поскольку коэффициент мощности не соответствует оценочным стандартам местного электроснабжающего отдела, клиент каждый месяц находится в панике из-за штрафов за электроэнергию и надеется как можно скорее решить эту проблему.

Компания Xiangyang Aodong Electric Co., Ltd. отправила инженеров по SVG для проведения на-site обследования оборудования производственной мощностной нагрузки, сбора данных, измерения состояния мощностной нагрузки и выдавала подробный ?Отчет о тестировании качества электроэнергии и предлагаемые решения?, с точки зрения системной частоты, напряжения, тока, мощности и гармоник.

Анализ показал, что:

На основе анализа тестовых данных, параметров, предоставленных на месте, и требований сайта, для каждого участка шины были установлены два комплекта SVG-оборудования мощностью по 6 Мвар, в общей сложности два устройства. Эти SVG-системы обеспечивают, чтобы оба участка поддерживали коэффициент мощности 0,92, что соответствует эксплуатационным стандартам. Результаты на-site тестирования показывают, что коэффициент искажения напряжения в 1,19% соответствует государственным стандартам. Оборудование, предоставленное нашей компанией, специально компенсирует реактивную мощность для повышения коэффициента мощности. Существующие местные компенсационные батареи конденсаторов продолжают подавлять гармоники и будут оставаться в эксплуатации по мере необходимости.

После на-site обследования было установлено, что запланированная распределительная комната имеет длину 11,5 м, ширину 8 м и высоту 8 м. Поскольку нет места для укладки воздушного реактора на открытом воздухе, а высота распределительной комнаты позволяет, воздушный реактор можно разместить только путем на-site наложения. Это предложение было высоко оценено главным инженером заказчика.

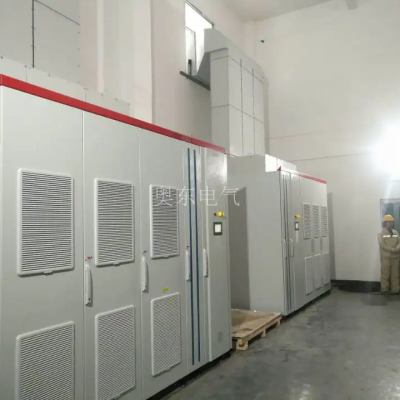

Благодаря тщательному подготовительному этапу и более чем месяцу производства, транспортировки, установки и пуско-наладки высоковольтное динамическое устройство реактивной компенсации (SVG) с напряжением 10 кВ и мощностью 6 Мвар успешно запустилось на месте клиента. Система достигла коэффициента мощности от 0,92 до 0,98, обеспечивая гибкую регулировку. В течение всего 20 дней работы клиент получил положительную обратную связь: электроснабжающий отдел наградил более чем 30 000 юаней за электроэнергию за корректную работу двух участков шины в этом месяце. Это мероприятие не только решила срочные технические потребности клиента, но и принесло значительную экономическую выгоду.
