SC8950ACFFR Высокоэффективный синхронный стабилизатор напряжения на 5А для зарядки одноклеточного литий-ионного аккумулятора с управлением цепью питания NVDC

1 ОПИСАНИЕ

SC8950A - это высокоинтегрированный импульсный понижающий заряжатель с частотой 1.5МГц для применений с одноклеточными литий-ионными батареями и управления цепью питания системы NVDC, который разделяет нагрузку системы и зарядный ток. Также система может включаться при сильно разряженной батарее. Система может получать питание от VBUS, VBAT или от обоих источников. Он поддерживает входное напряжение от 3.9 до 13.5В, зарядный ток до 5А и обеспечивает функции управления зарядом батареи, включая дробный заряд, заряд с постоянным током, заряд с постоянным напряжением, прекращение зарядки, автоматическую перезарядку и индикацию статуса зарядки. SC8950A поддерживает гибкую настройку зарядного тока, и пользователь может свободно программировать ток с помощью внешнего резистора для различных приложений. Благодаря функции управления зарядкой, микросхема может использоваться для зарядки одноклеточной литий-ионной батареи. SC8950A поддерживает функцию USB OTG с выходным током до 2.4А в режиме PFM/PWM. В то же время SC8950A поддерживает USB-интерфейс и быстрые зарядные адаптеры высокого напряжения, автоматически определяет USB BC1.2, SDP, CDP, DCP. SC8950A поддерживает ограничение входного тока и напряжения, защиту от низкого и высокого входного напряжения, внутреннее циклическое ограничение тока, защиту от короткого замыкания батареи и защиту от перегрузки выходного напряжения. Он также имеет таймер безопасности зарядки и защиту от перегрева, чтобы обеспечить безопасность в различных аномальных условиях. SC8950A интегрирует все МОПФЕТы, датчики тока, компенсацию контура и интерфейс I2C. SC8950A выпускается в корпусе WCSP(30)-2.15*2.55.

2 ХАРАКТЕРИСТИКИ

? Интегрированный синхронный понижающий заряжатель

? Интегрированное управление цепью питания NVDC

? Управление зарядкой (дробный заряд / заряд с постоянным током / заряд с постоянным напряжением / прекращение зарядки)

? Интегрированный интерфейс I2C

? Программируемый через I2C постоянный зарядный ток, ±5% точность при 1.5А - 5А

? Программируемое через I2C постоянное напряжение, ±0.5% точность

? Программируемый через I2C таймер безопасности зарядки

? Поддержка функции разряда OTG и программируемое через I2C выходное напряжение: от 3.9В до 5.4В с током до 2.4А

? Поддержка режима транспортировки, низкий ток утечки батареи

? Индикация статуса зарядки

? Интегрированный АЦП для мониторинга системы

? Компенсация сопротивления (IRCOMP) от выхода заряжателя до клеммы элемента и поддержка ICO

? Защита от низкого и высокого входного напряжения

? Внутренняя циклическая защита от перегрузки тока

? Защита OTG OCP/OVP

? Защита батареи от перегрузки напряжения и короткого замыкания

? Защита батареи от перегрузки тока при разряде и низкого напряжения

? Теплорегулирование и отключение

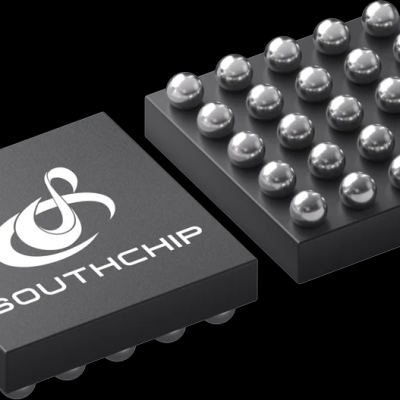

? Размеры корпуса WCSP(30)-2.15*2.55

3 ПРИМЕНЕНИЯ

? Смартфоны

? Переносные интернет-устройства и аксессуары

4 ИНФОРМАЦИЯ О ПРОДУКТЕ Номер детали Корпус Размеры SC8950ACFFR WCSP-30 2.15мм X 2.55мм
