Главная > Продукты > муфта > Высокомоментный цепной муфтный соединение с роликами, изготовленный из прочного стали и алюминия, с возможностью индивидуальной настройки, с применением технологий точного проектирования, ОЕМ-вала муфтные соединения

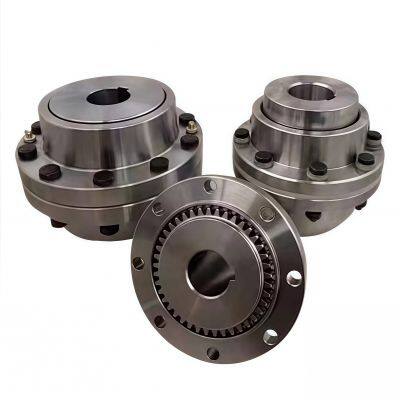

Высокомоментный цепной муфтный соединение с роликами, изготовленный из прочного стали и алюминия, с возможностью индивидуальной настройки, с применением технологий точного проектирования, ОЕМ-вала муфтные соединения

Цена FOB

US$ 100

≥2 Pieces

Порт tianjing
Условия оплатыT/T L/C PayPal D/P Western Union Другие
Детали доставки20 days

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Материал	Нержавеющая сталь		Структура	гибкий
Стандартный или нестандартный	Другое

Описание продукта

Серия муфт с барабановидными зубьями GIICL представляет собой механические передающие компоненты высокого качества, широко используемые в промышленных приводных системах. Она соответствует китайскому национальному стандарту GB/T 1144-2001 (Требования к гибким муфтам с барабановидными зубьями) и предназначена для передачи крутящего момента с одновременной компенсацией несоосности соединенных валов.

1. Конструктивное исполнение

Муфта GIICL состоит из четырех основных компонентов, каждый из которых имеет свою конкретную функцию:

Наружный зубчатый стакан: Два одинаковых стакана с наружными барабановидными зубьями (изогнутая зубчатая профиль). Они соединены с входным и выходным валами приводной системы (например, двигателя, редуктора) с помощью натяга или шпоночного соединения.
Внутреннее зубчатое кольцо: Два кольца с внутренними зубьями, которые входят в зацепление с наружными зубчатыми стаканами. Внутренние зубья также изогнуты, чтобы соответствовать барабановидной форме наружных зубьев, обеспечивая компенсацию несоосности в нескольких направлениях.
Комплект соединительных болтов: Высокопрочные болты (обычно класса 8.8 или 10.9), которые соединяют два внутренних зубчатых кольца между собой, образуя жесткое соединение между входной и выходной сторонами.
Устройство уплотнения: Обычно состоит из масляных уплотнений или O-колец, установленных между наружными зубчатыми стаканами и внутренними зубчатыми кольцами, чтобы предотвратить утечку смазочного масла и блокировать попадание пыли, влаги или других загрязнителей в область зацепления.

2. Принцип работы

Основным преимуществом муфты GIICL является ее барабановидный зубчатый профиль, который отличается от прямых зубьев обычных зубчатых муфт. Вот как она работает:

Передача крутящего момента: Когда входной вал вращается, наружный зубчатый стакан приводит во вращение внутреннее зубчатое кольцо через зубчатое зацепление, и внутреннее зубчатое кольцо, в свою очередь, передает крутящий момент на выходной вал через соединительные болты.
Компенсация несоосности: Изугнутая зубчатая поверхность позволяет относительные угловые, радиальные и осевые смещения между двумя валами:

Угловая несоосность: Компенсирует до ±1,5° (в зависимости от модели) отклонения между осями валов.
Радиальная несоосность: Компенсирует 0,15%~0,5% наружного диаметра муфты (например, муфта GIICL10 с наружным диаметром 340 мм может компенсировать радиальное смещение до ~1,7 мм).
Осевая несоосность: Компенсирует небольшие осевые перемещения (обычно 3~15 мм), вызванные термическим расширением или ошибками установки.

3. Основные технические параметры

Серия GIICL классифицируется по моделям (например, от GIICL1 до GIICL22), при этом каждая модель соответствует определенным показателям производительности. Типичные параметры включают:

Параметр	Описание
Номинальный крутящий момент (Tn)	Рейтинговый крутящий момент, который муфта может передавать непрерывно (диапазон: 450~1 600 000 Н·м).
Допустимая частота вращения (n)	Максимальная безопасная рабочая частота вращения (диапазон: 1 500~8 000 об/мин, уменьшается с увеличением модели).

Расстояние между центрами (L)	Расстояние между торцевыми поверхностями двух наружных зубчатых стаканов (в зависимости от модели, например, 140 мм для GIICL3, 560 мм для GIICL18).
Класс защиты	По умолчанию IP54 (защищен от пыли и брызг), можно настроить на IP65 для жестких условий эксплуатации.

4. Сценарии применения

Благодаря высокой пропускной способности по крутящему моменту, сильной компенсации несоосности и хорошей надежности, муфта GIICL широко используется в тяжелой и средней промышленности:

Металлургическая промышленность: Станки прокатки, непрерывные литьевые машины и агрегаты спекания.
Горнодобывающая промышленность: Конвейерные системы, дробилки и мельницы.
Тяжелое машиностроение: Кранов, экскаваторов и бетоносмесителей.
Энергетическая промышленность: Вентиляторы, насосы и электростанции.
Химическая промышленность: Агрегаты перемешивания, компрессоры и передающие системы для реакционных сосудов.

5. Руководство по установке и техническому обслуживанию

Для обеспечения долгой службы (обычно 5~8 лет при нормальном использовании) следуйте этим рекомендациям:

Примечания по установке

Очистите поверхности валов и внутренние отверстия муфты от заусенцев или следов масла.
Убедитесь, что соосность входного и выходного валов соответствует пределам несоосности муфты (используйте индикатор для калибровки).
Установите соединительные болты равномерно в крест-накрест до указанного крутящего момента (см. инструкцию по продукту).

Требования по техническому обслуживанию

Смазка: Заполните область зацепления индустриальным зубчатым маслом (например, 220# или 320# крайне давление зубчатое масло) каждые 3~6 месяцев; замените масло полностью раз в год.
Проверка уплотнения: Проверяйте устройство уплотнения ежеквартально на предмет утечек; замените поврежденные масляные уплотнения или O- кольца сразу.
Проверка износа зубьев: Проверяйте зубья ежегодно на предмет коррозии, износа или трещин. Если толщина зубьев уменьшилась более чем на 10%, замените муфту.

6. Преимущества и ограниченияПреимущества

Высокая эффективность передачи крутящего момента (≥99,5%).
Сильная адаптация к несоосности валов, уменьшающая вибрацию и шум в приводной системе.
Прочная конструкция, подходящая для жестких условий работы (высокая температура, пыль или влажность).

Ограничения

Больший радиальный размер по сравнению с диафрагменными муфтами, требует больше места для установки.
Выше требования по техническому обслуживанию (регулярная смазка и проверка уплотнения) по сравнению с жесткими муфтами.
Не подходит для высокоскоростных, легкозагруженных сценариев (например, прецизионных станков), где предпочтительнее использовать диафрагменные муфты.
