ОСНОВНАЯ ИНФОРМАЦИЯ Каждый кран работает в соответствии с таблицей нагрузок, которая, вкратце, определяет возможности крана — описывает его характеристики и то, как изменяется его грузоподъемность в зависимости от расстояния и угла. ЛМИ С использованием различных датчиков Индикатор моментной нагрузки контролирует различные функции крана и предоставляет оператору непрерывные данные о грузоподъемности крана. Показания непрерывно меняются, когда кран совершает движения, необходимые для подъема груза. ЛМИ управляет подъемным оборудованием так, чтобы оно работало в соответствии с рекомендованными производителем безопасными таблицами нагрузок. Затем все измеряемые параметры, такие как таблицы нагрузок, рабочий радиус, угол и выдвижение стрелы крана и т. д., будут отображены в кабине оператора.

Антипробойный ограничитель нагрузки и момента Wanpu TLX68, подходящий для автомобильных кранов

Он состоит из основного блока, дисплея и различных датчиков. Для сложных рабочих условий может потребоваться установка соответствующего расширяющего модуля (BOM), модуля передачи данных (DTU) и т. д., а также могут быть предоставлены соответствующие функции по индивидуальному заказу клиента.

Б. Основной блок

Основной блок является центральным элементом ограничителя момента, который в основном используется для приема сигналов от датчиков, расчета данных, вывода информации на дисплей, выдачи управляющих сигналов и прочих функций. Основной блок представлен двумя типами:

1. Разделенный тип: дисплей и главный контроллер имеют раздельную конструкцию, а дисплей выполнен в виде сенсорного экрана.

2. Интегрированный: дисплей и основной блок имеют интегрированную конструкцию, без сенсорного экрана.

В. Дисплей

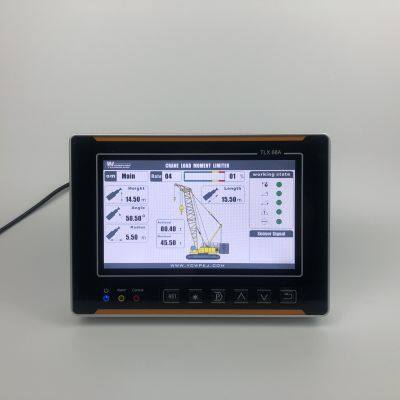

Сенсорный дисплей размером 7', 8', 10' и т. д.; моноблочный дисплей имеет размер 7' и кнопки для взаимодействия с пользователем.

Г. Датчики

1. Датчик угла

2. Датчик нагрузки

3. Датчик длины

4. Датчик переключения

5. Датчик скорости и направления ветра

Д. Расширяющий модуль

Как крупное подъемное оборудование, безопасность гусеничных кранов имеет важнейшее значение. При управлении краном операторы не могут полагаться только на ручной контроль рабочего состояния крана. ЛМИ обеспечивает комплексный мониторинг работы гусеничных кранов, чтобы помочь операторам безопасно управлять краном. Система ЛМИ внутренне хранит таблицу нагрузок крана, контролирует фактические рабочие параметры и состояние крана и отображает их на мониторе. Затем эти данные сравниваются с таблицей нагрузок, хранящейся внутри системы ЛМИ. Если они выходят за пределы безопасного рабочего диапазона таблицы нагрузок, система ЛМИ выдаст сигнал тревоги и остановки. Это позволяет операторам кранов полностью оценить фактические рабочие условия крана и помочь им безопасно управлять краном. Система ЛМИ в основном состоит из монитора, центрального процессора и различных датчиков. Датчики контролируют рабочие параметры и состояние каждого механизма крана, а центральный процессор системы выполняет расчеты и анализ, чтобы определить, работает ли кран в безопасном диапазоне, и отображает всю информацию на мониторе. В зависимости от грузоподъемности и конструктивных различий крана в этом документе представлены два типичных решения системы ЛМИ. Также могут быть предоставлены различные компоненты по запросу клиента для увеличения или уменьшения функциональности системы.
