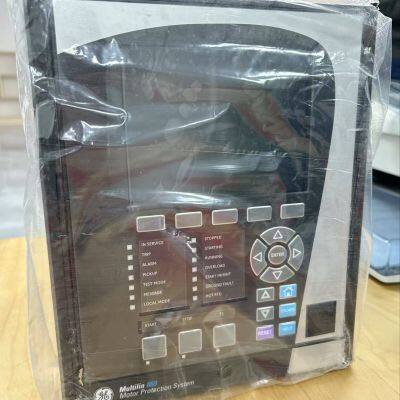

GE Multilin 869 Реле защиты двигателя Модель 869-E-P1-NN-G1-L-S-N-A-A-N-M-S-P-F-B-SE-N-N-B-4 - Полный технический обзор

GE Multilin 869 Реле управления двигателем: Высочайший уровень защиты и управления

GE Multilin 869-E-P1-NN-G1-L-S-N-A-A-N-M-S-P-F-B-SE-N-N-B-4 - это сложное, полнофункциональное реле защиты двигателя, разработанное для важных средневолтных приложений с двигателями. В рамках известной серии GE Multilin 869 этот конкретный модель предлагает неравенство по защите, передовые коммуникационные возможности и детальную диагностику для максимального увеличения срока службы двигателя, повышения надежности системы и минимизации простоев в промышленных условиях.

Основные характеристики и возможности

1. Комплексная защита двигателя

Это реле предоставляет полный набор защитных функций для защиты ваших ценных активов - двигателей, в том числе:

Защита от теплового перегрева: Моделирование нагрева двигателя на основе рабочего тока.

Защита от застоя: Защита от повреждения двигателя при длительных запусках или зажимах.

Защита на основе тока: Включает защиту от фазного и заземляющего короткого замыкания (50/51, 50G/51G), отрицательную последовательность/неравномерность (46) и мгновенный переток тока.

Другие важные виды защиты: Потеря нагрузки, недостаточность тока, недостаточность мощности, зажим, короткое замыкание и т.д.

2. Передовые коммуникации и интеграция

Выдающейся особенностью является его широкая связность, которая является важной для современных промышленных систем IoT и управления:

Два Ethernet-порта: Позволяют беспрепятственную интеграцию в заводские сети для интеграции с SCADA.

Протокол Modbus TCP/IP: Позволяет легко взаимодействовать с ПЛК, ГМИ и другими устройствами системы управления.

Поддерживаемые протоколы: Включают DNP3, IEC 61850 и PROFINET для универсальной совместимости.

3. Детальное измерение и диагностика

Реле обеспечивает обширный сбор данных для мониторинга производительности и предиктивного обслуживания:

Высокоточное измерение: Реaltime-мониторинг токов, напряжений, мощности, энергии и коэффициента мощности.

Регистратор событий: Захватывает последовательность событий (SOE) с временными метками в журналах для точного анализа неисправностей.

Осциллография: Действует как встроенный регистратор нарушений для захвата форм волн при неисправностях.

4. Гибкий контроль и логика

Программируемая логика: Встроенная функциональность программируемого логического контроллера (ПЛК) позволяет создавать пользовательские схемы управления без внешнего оборудования.

Множество вводов/выводов: Мощный набор настраиваемых цифровых входов и выходов для взаимодействия с цепями управления.

5. Человеко-машинный интерфейс (ЧМИ)

Большой подсвечиваемый ЖК-дисплей: Предоставляет четкое отображение данных измерения, информации о статусе и записей о событиях.

Интуитивно понятная клавиатура: Позволяет локальную настройку и управление непосредственно на устройстве.

Расшифровка номера модели: 869-E-P1-NN-G1-L-S-N-A-A-N-M-S-P-F-B-SE-N-N-B-4

Этот суффикс определяет конкретную конфигурацию аппаратного и программного обеспечения устройства. Вот разбор ключевых параметров в этой модели:

869: Название серии

E: Питание 100-240В переменного/постоянного тока

P1: Реле выхода 4А типа Form-C

NN: Нет вторичных и третичных фазовых ТТ (ТТ внешние по отношению к реле)

G1: Стандартные фазовые ТТ с входом 5А, заземляющий ТТ с входом 0.1А

L: Питание управления 100-240В переменного/постоянного тока (избыточное с 'E')

S: 4 цифровых входа, 4 цифровых выхода

N: Нет управления выключателем

A: Порт коммуникации RS485

A: Второй порт коммуникации RS485

N: Нет встроенного Ethernet

M: Протокол Modbus RTU

S: Протокол DNP 3.0

P: Контроллер PROFINET IO

F: Протокол IEC 61850

B: Ethernet 10/100Base-TX (медный)

SE: Английский язык, стандартный дисплей

N: Нет USB-порта

N: Нет входов ВТ

B: Стандартный продукт

4: Аналоговый выход 4-20мА

(Примечание: Расшифровка конфигурации основана на стандартной документации GE. Всегда подтверждайте с официальной документацией GE.)

Технические характеристики (кратко)

Параметр Характеристика

Продуктовая линия GE Multilin 869

Питание 100-240В переменного/постоянного тока (E)

Вход фазового ТТ 5А стандартный (G1)

Коммуникационные протоколы Modbus RTU, DNP3, PROFINET, IEC 61850

Порты коммуникации 2x RS485, 2x Ethernet (медный)

Ввод/вывод 4x DI, 4x DO (тип Form-C)

Дисплей Подсвечиваемый ЖК-дисплей (SE)

Аналоговый выход 1x 4-20мА (4)

Стандарты защиты UL, CE, IEC

Типичные приложения

GE Multilin 869 идеально подходит для защиты и управления важными двигателями в:

Водоподготовительных и очистных сооружениях: Защита насосных двигателей.

Нефтяной и газовой промышленности: Защита двигателей компрессоров и насосов.

Горнодобывающих предприятиях: Защита двигателей конвейеров и дробилок.

Электростанциях: Бойлерные насосы, вентиляторы и вентиляторы ID/FD.

Химических и нефтехимических предприятиях: Защита смесителей и компрессоров.

Почему выбирать реле GE Multilin 869?

GE Multilin 869 предлагает уникальное сочетание передовой защиты, детальной диагностики и сетевой связности. Его гибкость и надежность делают его перспективным инвестированием для любого предприятия, использующего средневолтные двигатели. Предотвращая неисправности двигателей и предоставляя данные для предиктивного обслуживания, оно значительно снижает эксплуатационные риски и затраты.
