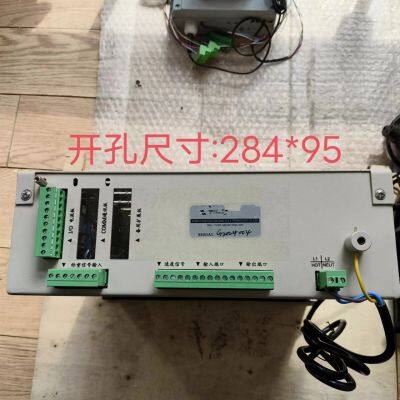

Весовой контрольный прибор XZSYDL-DL9902J / Цепной кодовый прибор DL9801J

Прибор для контроля веса XZSYDL-DL9902J/ Инструмент для цепного кода DL9801J

Устройство для измерения скорости RCS-CS Серия индикаторов для контроля веса DL9902J (XZSYDL-DL9902J), прибор для контроля веса DL9902J, цепной кодомер DL9801J и устройство для измерения скорости RCS-CS - это приборы на основе микрокомпьютера для динамических ленточных весов и управления подачей материалов. Представляя интерфейс человек-машина (HMI) на экранах VFD, эти приборы непосредственно отображают весовые потоки и накопленные данные на китайском языке, обеспечивая удобную эксплуатацию и калибровку. Основные характеристики включают автоматическую калибровку нулевой точки, периодическую калибровку интервала, автоматическую диагностику неисправностей с функцией сигнализации, оптически изолированные входные/выходные интерфейсы, стандартные последовательные порты и встроенные выходы PID-регулятора. Фильтр EMI/RFI 4. Весовой датчик Прибор обеспечивает 10 В DC, 200 мА источник возбуждения и может быть подключен параллельно с четырьмя весовыми датчиками Чувствительность, 0,5 мВ/В - 3,5 мВ/В Большой входной сигнал 33 мВ Экранируйте и заземлите весовой датчик Когда расстояние кабеля больше 60 метров (не более 900 метров), используйте перемычку цепи компенсации возбуждения для выбора локальной или удаленной компенсации 5. Цифровой входной порт материнской платы Материнская плата прибора обеспечивает 3 программируемых входных порта для приема сигналов сухих контактов переключателя. 6. Цифровой выходной порт материнской платы Материнская плата прибора обеспечивает 3 программируемых выходных порта и 24 В DC выход с открытой коллекторной цепью, который может непосредственно управлять и контролировать реле. 7. Коммуникационная плата Прибор может быть оснащен коммуникационной платой. Стандартные последовательные интерфейсы RS-232 и RS-485 могут быть использованы для связи с верхней материнской платой для сбора данных прибора и управления прибором, и он имеет функцию двусторонней связи. 9. Основные функции Вся функциональная программа закреплена в памяти чипа, когда пользователь устанавливает дополнительную плату расширения или оператор выбирает через клавиатуру, контроллер автоматически включает соответствующую функцию. (1) Функция измерения A. Расчет мгновенного потока Весовой датчик выводит сигнал единичного веса, а датчик скорости выводит сигнал единичной скорости ленты, которые умножаются друг на друга, и результатом является мгновенный поток. b. Накопленный вес Накопленное количество - это произведение веса на единицу длины и длины хода, которое затем преобразуется в инженерные единицы. C, автоматическая регулировка нуля и автоматическая регулировка интервала Определение количества оборотов ленты и длины ленты является основой для автоматической регулировки нуля и автоматической регулировки интервала. Точно рассчитайте длину ленты. Контроллер рассчитывает количество импульсов, отправляемых датчиком скорости. Когда накоплено требуемое количество импульсов, контроллер завершает испытание калибровки, сравнивает теоретическое значение с фактическим и рассчитывает калибровочную константу. d. Автоматическое слежение за нулевой точкой Когда лента движется, поток ниже заданного значения, и контроллер автоматически обнуляет по следующим шагам --Ожидание половины испытательного цикла (будет отображаться "Z") --Завершение испытания по регулировке нуля --Завершение автоматической регулировки нуля за один испытательный цикл --Пока значение потока ниже предварительно установленного значения автоматического слежения за регулировкой нуля, прибор будет повторять вышеуказанные шаги E, один входной и два выходных сигнала тока Опциональная плата расширения входа/выхода для получения одного входного сигнала напряжения/тока и двух выходных сигналов тока (2) Функция мониторинга Информация о статусе, настройка аварийного сигнала, ошибка, неисправность оборудования, аварийный сигнал при высоком потоке, низком потоке, высокой нагрузке, низкой нагрузке (3) Функция автоматического управления подачей материалов Весовой контроллер обеспечивает отдельный контур управления током, который обычно используется для управления количеством подаваемого материала в форме ―― PID = коэффициент пропорциональности + интеграл + дифференциал Управляемой технологической переменной является скорость подачи, и поток может быть установлен с помощью клавиатуры или внешнего аналогового сигнала. Контрольный выход представляет собой контур тока 4 - 20 мА.
