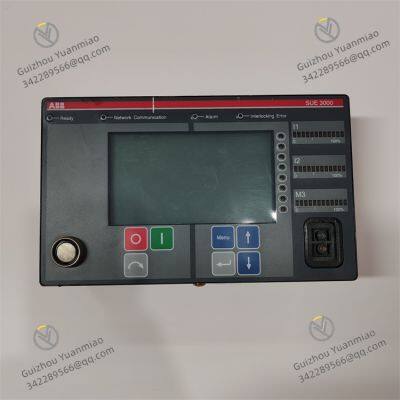

ABB SUE3000 1VCF750090R0804 Единица технического обслуживания и замены

I. Обзор

Что касается аппаратного дизайна, SUE3000 1VCF750090R0804 использует модульную промышленную структуру. Общие размеры делятся на стандартный шкафный тип (ширина 800 мм × глубина 1200 мм × высота 2200 мм) и контейнерный тип (подходит для наружной установки) в зависимости от мощности. Он поддерживает параллельное расширение нескольких модулей (максимум 8 модулей параллельно) для удовлетворения потребностей в компенсации различных мощностей. Шкаф изготовлен из холоднокатаных стальных листов путем сварки, и его поверхность обработана антистатическим пластиковым напылением, достигая уровня защиты IP21 (шкафный тип) / IP54 (контейнерный тип), который может противостоять пыли, влаге и незначительным вибрациям на промышленных площадках. Внутренние основные компоненты используют самодельные модули силовых IGBT ABB (1700 В/300 А) с частотой переключения до 10 кГц, обеспечивая скорость реакции компенсации и точность управления. Система охлаждения использует принудительное воздушное охлаждение (для малой мощности) или жидкостное охлаждение (для большой мощности), обладая высокой эффективностью теплоотвода и адаптацией к широкому температурному диапазону работы от -10 °C до 50 °C. Среднее время между отказами (MTBF) ≥100 000 часов (по стандарту Telcordia, при 25 °C), удовлетворяя требованиям "длительного цикла, низкого обслуживания" промышленных систем. В то же время оно совместимо с платформой мониторинга электроэнергии ABB Ability? Power Monitoring Cloud Platform, поддерживая удаленный мониторинг и диагностику неисправностей для снижения затрат на эксплуатацию и обслуживание.

II. Технические параметры

1. Электрические параметры

2. Параметры управляющих характеристик

3. Параметры окружающей среды и надежности

4. Параметры связи и мониторинга

III. Функциональные характеристики

1. Высокоточное управление качеством электроэнергии

• Мгновенная компенсация реактивной мощности: На основе теории мгновенной реактивной мощности (метод p - q) оно реагирует на изменения реактивной мощности в сети в реальном времени и быстро выводит емкостной или индуктивный реактивный ток через силовой модуль IGBT, с временем реакции ≤200 мкс - намного быстрее, чем у традиционных устройств компенсации конденсаторами (время реакции ≥20 мс). В цехах прокатных станов сталелитейных заводов колебания реактивной мощности могут достигать ±2 Мвар при загрузке/разгрузке прокатного стана. Это устройство может динамически компенсировать в течение 200 мкс, стабилизируя коэффициент мощности выше 0,98 и избегая штрафов от сети (большинство регионов требуют, чтобы промышленные пользователи имели коэффициент мощности ≥0,9).
• Широкодиапазонное подавление гармоник: Он использует активную фильтрацию, которая может одновременно подавлять 2 - 25 - ую гармоники, особенно 3 - ю, 5 - ю и 7 - ю гармоники, обычно встречающиеся в промышленных нагрузках, с коэффициентом подавления ≥90%. В сценариях с кластерами частотных преобразователей в химической промышленности доля 3 - й гармоники тока, генерируемого работой нескольких частотных преобразователей, может достигать 15%, вызывая перегрев трансформатора (с увеличением температуры на 20%). Это устройство может подавить 3 - ю гармонику тока до менее 2%, уменьшая потери в трансформаторе и продлевая его срок службы.
• Управление стабильностью напряжения: Он поддерживает режим управления постоянным напряжением, который реагирует на напряжение в сети в реальном времени. Когда происходит колебание или мигание напряжения, оно быстро внедряет или поглощает реактивный ток для подавления изменений напряжения. В сценариях с кластерами зарядных станций для электромобилей кратковременная высокоэнергетическая зарядка станций обычно вызывает мигание напряжения (значение мигания Pst ＞1). Это устройство может контролировать значение мигания напряжения до Pst ＜0,5, удовлетворяя требованиям ГОСТ Р 55988 - 2014 Качество электроэнергии - Колебания и мигания напряжения и избегая воздействия на окружающее чувствительное оборудование (например, системы освещения и мониторинга).

2. Высокая надежность и гибкое расширение

• Модульная параллельная работа: Он использует модульную архитектуру, с мощностью одного модуля 1 Мвар/2 Мвар/3 Мвар (по выбору). Он поддерживает параллельное соединение нескольких модулей (до 8 модулей), с общей мощностью компенсации до 24 Мвар, удовлетворяя потребности промышленных пользователей различного масштаба. В проектах расширения металлургической промышленности можно сначала настроить 2 блока по 3 Мвар (с общей мощностью 6 Мвар), и позже добавить еще 2 блока при увеличении производственной мощности - не нужно заменять существующее оборудование, снижая начальные инвестиционные затраты.
• Механизм защиты на всех режимах работы: Он имеет встроенные более 10 функций защиты, включая защиту от пере напряжения, пере тока, перегрева, короткого замыкания и замыкания на землю. Когда напряжение в сети резко повышается (например, из - за молний) или IGBT перегревается, устройство сразу отключает выход, чтобы защитить силовой модуль и безопасность сети. В сценариях дата - центра, если происходит замыкание на землю, устройство может отключиться в течение 10 мс, предотвращая распространение неисправности и влияние на электропитание серверов.
• Широкая адаптация к окружающей среде: Шкафное устройство поддерживает диапазон температур работы от -10 °C до 50 °C. Контейнерное устройство, оснащенное встроенными кондиционерами и обогревателями, может адаптироваться к экстремальным условиям от -25 °C до 55 °C. В то же время уровень защиты IP54 может противостоять наружным дождям, снегу и пыли. В энергостанциях хранения энергии, поддерживающих ветряные фермы в северо - западной части Китая, контейнерный SUE3000 может нормально запускаться при низкой температуре -25 °C зимой и стабильно работать при высокой температуре 50 °C летом без ухудшения характеристик.
