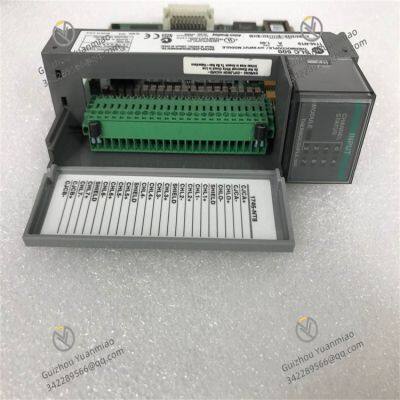

Allen-Bradley 1746-NT8 Модуль аналогового ввода термопары/мВ

Цена FOB

Договороспособный / Unit

1 Unit(Мин.заказ)

Условия оплатыT/T PayPal Western Union

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Материал	Другое, Глобальная универсальная модель	Operating temperature	0°C - 60°C
Humidity	5% - 95% (без конденсации)	Output voltage	24В DC
Dimensions	160мм×100мм×150мм

Описание продукта

I. Обзор продукта

1746-NT8 представляет собой 8-канальный модуль входа термопар серии SLC 500 компании Rockwell Automation, специально разработанный для точного измерения температуры в высокотемпературных средах в области промышленной автоматизации. Он может напрямую подключаться к различным типам термопарных датчиков, преобразуя слабые термоэлектрические потенциалы, выходящие с термопар, в цифровые сигналы, распознаваемые ПЛК. Он широко применяется в отраслях, требующих мониторинга высокотемпературных сред, таких как металлургия, термообработка, производство стекла и обжиг керамики. Регулярно собирая температуру в ключевых процессах, он обеспечивает надежные данные для температурного контроля системы, отслеживания качества и предупреждения о безопасности, и является основным компонентом, обеспечивающим стабильную работу высокотемпературных производственных процессов.

II. Функциональные особенности

Совместимость с различными типами термопар: Поддерживает различные типы термопар, такие как J, K, T, E, R, S и B, и может адаптироваться к сценариям с различными диапазонами измерения температуры и требованиями к точности. Например, термопары типа K обычно используются в металлургической промышленности для измерения температуры печей (-200°C - 1372°C), а термопары типа T могут быть использованы в пищевой промышленности для мониторинга холодильных камер (-200°C - 400°C), что значительно расширяет область применения модуля.

8-канальное независимое сбора данных: оснащен 8 независимыми входными каналами, может одновременно контролировать 8 точек температуры в разных местах, удовлетворяя потребность в синхронном мониторинге температуры в нескольких регионах, таких как различные зоны нагрева больших термообрабатывающих печей и несколько точек измерения температуры стекольных печей. Это устраняет необходимость в соединении нескольких одноканальных модулей, упрощая структуру системы.

Высокоточное измерение температуры: использует высокоточные схемы обработки сигналов и 16-разрядную АЦП, в сочетании с функцией компенсации холодного спая, может эффективно уменьшить ошибки измерения и обеспечить точность измерения температуры. Обычно в пределах эффективного диапазона измерения температуры ошибка может быть контролируемой в пределах ±0,1% от полного диапазона, удовлетворяя строгим требованиям высокоточных процессов к мониторингу температуры.

Функция компенсации холодного спая: встроенная схема компенсации холодного спая, которая может автоматически компенсировать ошибки измерения, вызванные изменением температуры холодного спая термопары. В традиционных термопарных измерениях колебания температуры холодного спая приводят к отклонениям в измерениях. Этот модуль обеспечивает точность измерения при изменении температуры окружающей среды, регулярно контролируя температуру холодного спая и выполняя расчетные коррекции.

Высокая устойчивость к помехам: на промышленных площадках существует много электромагнитных помех. Модуль может эффективно подавлять общий и последовательный режим помех за счет дифференциального входного дизайна, фильтрующих схем и электрической изоляции, обеспечивая стабильный сбор температурных сигналов в сложных электромагнитных средах (например, рядом с высокомощным оборудованием и вокруг высокочастотного нагревательного оборудования).

Обнаружение разрыва цепи и диагностика неисправностей: имеет функцию обнаружения разрыва цепи термопары. Когда термопара повреждена или имеет плохой контакт, модуль может быстро определить это и передать информацию в ПЛК с помощью индикаторов состояния или коммуникационных сигналов, облегчая операторам устранение неисправностей в срок и предотвращая производственные аварии, вызванные неисправностью мониторинга температуры.

Удобная интеграция системы: как стандартный модуль серии SLC 500, он имеет отличную совместимость с рамками, источниками питания и модулями ЦПУ серии. Он может быть напрямую установлен на стандартную раму, обеспечивая высокоскоростной обмен данными с системой через шину обратной панели, и поддерживает программное обеспечение программирования, такое как RSLogix 500, для настройки и программирования, упрощая процесс построения системы.

III. Технические параметры

Параметры входа:
Количество каналов: 8 дифференциальных входных каналов.
Поддерживаемые типы термопар: J, K, T, E, R, S, B и др.
Диапазон измерения температуры: зависит от типа термопары, например, для типа K это -200°C - 1372°C, для типа J это -210°C - 1200°C.
Разрешение: 16-разрядная АЦП, разрешение температуры до 0,1°C (в типичном диапазоне измерения).
Входное сопротивление: ≥10 МОм, уменьшая нагрузочное воздействие на сигналы термопары.

Параметры точности:
Точность измерения: ±0,1% от полного диапазона (типичное значение, включая ошибку компенсации холодного спая).
Точность компенсации холодного спая: ±1°C (при температуре окружающей среды от 0°C до 60°C).

Электрические параметры:
Ток обратной панели: примерно 120 мА при 5 В постоянного тока, примерно 30 мА при 24 В постоянного тока.
Изоляционное напряжение: изоляция между каналами и между каналами и обратной панелью, с изоляционным напряжением 250 В переменного тока.

Физические параметры:
Габариты: примерно 160 мм в длину, 100 мм в ширину, 150 мм в высоту (совместим с другими модулями серии SLC 500).
Вес: примерно 0,6 кг.

Параметры окружающей среды:
Рабочая температура: 0°C - 60°C.
Температура хранения: -40°C - 85°C.
Относительная влажность: 5%-95% (без конденсации).
Антивибрационная характеристика: 10-55 Гц, амплитуда 0,38 мм.
Ударопрочность: пиковое ускорение 15g (продолжительность 11 мс).

IV. Принцип работы

Сбор сигналов: термопарный датчик преобразует температурный сигнал в слабый термоэлектрический потенциал (обычно в милливолтах) и передает его на соответствующий канал 1746-NT8 по проводам. Каждый канал модуля принимает сигнал в дифференциальном режиме, эффективно подавляя общий режим помех.

Компенсация холодного спая: встроенный в модуль температурный датчик регулярно контролирует температуру окружающей среды холодного спая (соединения термопары и модуля). Согласно характеристической кривой термопары, внутренняя схема вычисляет значение термоэлектрического потенциала, соответствующее температуре холодного спая, корректирует термоэлектрический потенциал, выходящий с термопары, и устраняет ошибку измерения, вызванную изменением температуры холодного спая.

Обработка и усиление сигнала: милливолтный сигнал, выходящий с термопары, фильтруется и усилен внутренней схемой обработки сигналов модуля, чтобы удалить шумовые помехи и усилить сигнал до диапазона, подходящего для АЦП.

АЦП: обработанный аналоговый сигнал поступает в 16-разрядную АЦП и преобразуется в цифровой сигнал. Этот цифровой сигнал имеет соответствующее соотношение с значением температуры. Модуль преобразует цифровой сигнал в соответствующее значение температуры в соответствии с заранее установленными параметрами типа термопары.

Передача данных: преобразованные температурные данные передаются на модуль ЦПУ ПЛК через шину обратной панели серии SLC 500. Модуль ЦПУ может дополнительно обработать температурные данные, например, сравнить с установленным значением, участвовать в операциях логики управления и сохранить исторические данные.

Мониторинг и обратная связь статуса: модуль регулярно контролирует рабочий статус каждого канала. Когда обнаруживается разрыв цепи термопары, выход за пределы диапазона или неисправность модуля, индикатор статуса соответствующего канала загорается, и информация о неисправности отправляется на ЦПУ через коммуникационную шину. ЦПУ может запустить защитные меры, такие как сигналы тревоги или отключение. Например, во время термообработки, если канал обнаруживает, что температура превышает безопасный диапазон, модуль мгновенно передаст обратную связь, и ЦПУ может контролировать нагревательное устройство, чтобы остановить работу и избежать повреждения деталей или аварий безопасности.
