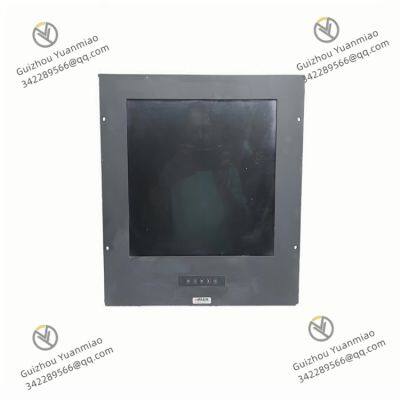

Описание продукта
I. Обзор
Praxis 98.6.022.672 - это усовершенствованный цифровой модуль ввода-вывода, подходящий для малых и средних промышленных автоматизационных сценариев. На основе сохранения преимуществ компактного дизайна он дополнительно улучшает способность к обработке сигналов и приспособленность к окружающей среде. Он в основном используется для точного сбора статуса переключателей на-site оборудования и эффективного выполнения управляющих команд. Он показывает хорошие результаты в таких областях, как печатные машины, оборудование для обработки пластика и складские сортировочные системы, и может стабильно подключать различные датчики и исполнительные механизмы, обеспечивая надежную связь для передачи сигналов для автоматизированной совместной работы оборудования.
В качестве примера возьмем складскую сортировочную систему. Этот модуль может быть подключен к таким устройствам, как фотоэлектрические датчики на сортировке, чтобы идентифицировать положение товаров, и конечным выключателям толкающих цилиндров (для обратной связи о статусе выполнения действий), и передавать информацию, такую как сигналы о прибытии товаров и статус механических действий, в систему управления в реальном времени; в то же время, в соответствии с инструкциями по сортировке системы управления, он управляет действиями исполнительных компонентов, таких как толкающие цилиндры и электродвигатели поворота конвейерных лент, через выходные каналы, чтобы обеспечить точное направление товаров в целевые области, повышая эффективность и точность сортировки.
II. Технические параметры
Параметры питания: Используется 24В постоянного тока, рабочий ток ≤ 300мА, допустимый диапазон колебаний питания ±15%. Он может сохранять стабильную работу в условиях нестабильного напряжения питания на промышленных площадках, обеспечивая непрерывную работу модуля.
Цифровые входные каналы: Экипирован 20 цифровыми входными каналами, поддерживающими сухие контакты и смачиваемые контакты типа NPN/PNP. Диапазон входного напряжения 10-30В постоянного тока, время отклика ≤ 0,5мс, которое может быстро фиксировать изменения статуса переключателей внешнего оборудования, удовлетворяя потребности в сборе сигналов от нескольких устройств.
Цифровые выходные каналы: Есть 12 цифровых выходных каналов, каждый с максимальным выходным током 2А и выходным напряжением 24В постоянного тока. Он поддерживает защиту от короткого замыкания (самовосстанавливающийся тип) и может напрямую приводить в действие нагрузки, такие как средние электромагнитные клапаны, малые контакторы и драйверы шаговых двигателей.
Изоляционная способность: Между входом, выходом и питанием используется усовершенствованная фотоэлектрическая изоляция. Изоляционное напряжение ≥ 2500В переменного тока (на 1 минуту), а изоляционное напряжение между каналами ≥ 1000В переменного тока, которое эффективно противодействует электромагнитным помехам на промышленных площадках и обеспечивает точность передачи сигналов.
Приспособленность к окружающей среде: Диапазон рабочей температуры -20°C до +75°C, относительная влажность 5%-95% (без конденсации), которое может работать стабильно в сложных условиях, таких как низкотемпературные цеха и высокотемпературные сушильные зоны; он может выдерживать вибрацию 10-500Гц с ускорением 10g и удар 20g (11мс полусинусоидальная волна), адаптируясь к вибрации и удару во время работы оборудования.
Коммуникационный интерфейс: Интегрирован 1 RS-485 комммуникационный интерфейс, поддерживающий протокол MODBUS RTU. Скорость передачи данных может быть настроена между 1200бит/с и 38400бит/с, совместимый с основными PLC, промышленными контроллерами и другими устройствами, обеспечивая эффективный обмен данными.
Размеры: Используется конструкция для монтажа на DIN-рельсе, размеры 110мм × 80мм × 65мм (длина × ширина × высота). Конструкция компактна, экономит пространство для монтажа в шкафу управления и подходит для интенсивного размещения.
Уровень защиты: Уровень защиты достигает IP20, которое может эффективно предотвратить проникновение пыли и касание внутренних цепей пальцем и подходит для безопасной установки и использования в шкафу управления.

III. Функциональные особенности
Расширенная конфигурация каналов ввода-вывода: Комбинация 20 цифровых входных и 12 цифровых выходных каналов обеспечивает больше интерфейсных ресурсов по сравнению с базовым модулем. Он может одновременно подключать больше на-site оборудования, уменьшая количество используемых модулей, упрощая систему проводки и снижая стоимость интеграции.
Высокоскоростная реакция на сигнал и способность к приводу: Время отклика входного канала ≤ 0,5мс, которое может быстро фиксировать незначительные изменения статуса оборудования, обеспечивая, чтобы система управления получала ключевую информацию вовремя; максимальный ток привода выходного канала 2А, который может напрямую приводить в действие среднемощные нагрузки без дополнительных модулей усиления мощности, повышая эффективность управления.
Усовершенствованная антипомиховая и надежность: Благодаря дизайну с высоковольтной изоляцией и независимой изоляцией между каналами, способность к противодействию электромагнитным помехам значительно повышается, и он может по-прежнему работать стабильно в условиях с сильными источниками помех, такими как частотные преобразователи и высокочастотные электродвигатели; функция самовосстанавливающейся защиты от короткого замыкания может быстро отключить выход при коротком замыкании нагрузки и автоматически восстановиться после устранения неисправности, уменьшая ручное вмешательство.
Гибкая совместимость и удобная интеграция: Поддерживает протокол MODBUS RTU, который может беспрепятственно подключаться к автоматизационному оборудованию разных брендов, адаптируясь к разнообразным архитектурам систем управления; стандартный способ монтажа на DIN-рельсе делает процесс установки простым и быстрым и может быстро интегрироваться в существующую систему, сокращая цикл настройки.
Интуитивно понятный мониторинг статуса: На поверхности модуля установлены светодиодные индикаторы статуса для каждого входного и выходного канала, а также индикаторы статуса питания и связи, которые могут отображать рабочий статус каждого канала и общую работу модуля в реальном времени, облегчая операторам быстро определить, является ли подключение оборудования нормальным и устранить неисправности.
IV. Частые неисправности и решения
Задержка реакции на входной сигнал
Возможные причины: Кабель входного сигнала слишком длинный, что приводит к ослаблению сигнала; входной канал подвержен сильным электромагнитным помехам; рабочая температура модуля превышает нормальный диапазон; напряжение входного сигнала близко к нижнему пределу (10В постоянного тока).
Решения: Укоротить длину кабеля входного сигнала или использовать экранированную пару; держать кабель сигнала подальше от сильных источников помех (таких как трансформаторы, электродвигатели) и обеспечить заземление экрана; улучшить условия вентиляции и охлаждения рабочей среды модуля, чтобы обеспечить температуру в диапазоне от -20°C до +75°C; настроить выходное напряжение источника сигнала, чтобы обеспечить, чтобы оно не было ниже 12В постоянного тока.
Частая активация защиты выходного канала
Возможные причины: Фактический рабочий ток нагрузки превышает номинальное значение 2А; нагрузка имеет мгновенный пиковый ток; плохой контакт проводки выходного канала приводит к локальному перегреву; аномальная чувствительность защитной цепи.
Решения: Проверить рабочий ток нагрузки, заменить на подходящую низконагруженную нагрузку или добавить промежуточный реле; подключить параллельно к нагрузке поглотитель пиковых токов (например, варьстор), чтобы подавить мгновенный ток; снова затянуть выходные клеммы, удалить оксидный слой, чтобы обеспечить хороший контакт; если защитная цепь аномальна, связаться с производителем для обновления прошивки или заменить модуль.
Потеря или беспорядок в данных связи
Возможные причины: Терминальный резистор шины RS-485 не согласован (рекомендуется 120Ом); скорость передачи данных связи установлена слишком высокой, что приводит к нестабильной передаче сигнала; на шине есть конфликт адресов устройств; экран кабеля связи не заземлен с одной стороны.
Решения: Добавить 120Ом терминальные резисторы на обоих концах шины; уменьшить скорость передачи данных связи до ниже 19200бит/с для тестирования; сбросить адреса устройств, чтобы обеспечить уникальные адреса на шине; заземлить экран кабеля связи с одной стороны (подключить к заземляющей шине шкафа управления).
Аномальное мигание индикаторов модуля
Возможные причины: Нестабильное напряжение питания или импульсные помехи; аномальная работа внутренней программы модуля; потенциальное короткое замыкание в каналах ввода-вывода; сбой рукопожатия протокола связи.
Решения: Добавить фильтровальный конденсатор (100мкФ/50В) на входе питания, чтобы подавить помехи; отключить питание и перезапустить модуль, и обновить прошивку, если возникают частые аномалии; последовательно отключить нагрузки каналов ввода-вывода, чтобы проверить и починить короткозамкнутый канал; переконфигурировать параметры протокола связи, чтобы обеспечить их соответствие с верхним компьютером.
