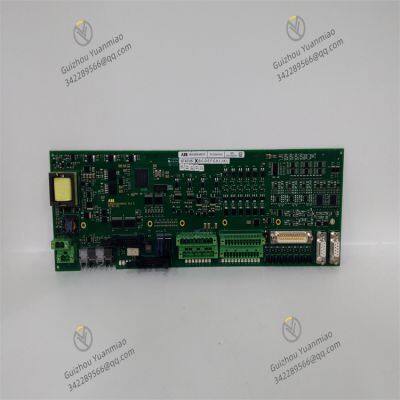

ABB PCD244A101 3BHE042816R0101 Терминальная плата

ABB PCD244A101 3BHE042816R0101 - это высокопроизводительный цифровой модуль ввода/вывода, принадлежащий к серии компонентов промышленной автоматизации ABB. Он в основном применяется в сложных промышленных системах управления, выполняя задачи сбора цифровых сигналов на месте и вывода управляющих команд. Он может точно взаимодействовать с сигналами переключателей различных промышленных устройств, обеспечивать эффективный обмен данными с верхнеуровневыми системами управления (например, DCS и PLC) и предоставлять стабильную и надежную передачу сигналов и поддержку управления для автоматизированного управления промышленными производственными процессами. В таких областях, как энергетика, химическая промышленность, металлургия и производство, которые имеют чрезвычайно высокие требования к точности управления и стабильности системы, этот модуль благодаря своим превосходным характеристикам стал ключевым компонентом для обеспечения бесперебойной работы производственных процессов.

•


• Конфигурация каналов ввода/вывода: Экипирован 16 цифровыми каналами ввода и 16 цифровыми каналами вывода. Каналы ввода и вывода разработаны независимо, что позволяет одновременно удовлетворить потребности в сборе и управлении множеством сигналов на месте. Например, на автоматизированной производственной линии он может не только собирать сигналы состояния от нескольких датчиков (например, о наличии детали на месте, аварийном сигнале оборудования), но и управлять действиями нескольких исполнительных механизмов (например, соленоидными клапанами, контакторами), чтобы обеспечить совместную работу нескольких устройств.

• Характеристики входных сигналов: Цифровой ввод поддерживает сигналы 24В постоянного тока, а диапазон входного тока каждого канала составляет 2мА - 10мА, что позволяет адаптироваться к сигналам, выходящим от обычных промышленных устройств на месте, таких как приближенииные и ограничительные выключатели, обеспечивая точность сбора сигналов. Время отклика на входе короткое, обычно менее 1мс, что позволяет быстро зафиксировать мгновенные изменения сигналов на месте и обеспечить реальность сбора сигналов.

• Характеристики выходных сигналов: Цифровой вывод использует реле-вывод. Каждый выход может достигать максимального нагрузочного тока 2А, а нагрузочное напряжение поддерживает 24В постоянного тока или 250В переменного тока, что позволяет напрямую управлять промышленными исполнительными компонентами, такими как соленоидные клапаны, малые двигатели и индикаторные лампы, удовлетворяя потребности в питании разных устройств. Выходной канал имеет функцию защиты от перегрузки. Когда нагрузка превышает номинальный ток, он может автоматически отключить выход, чтобы предотвратить повреждение модуля и внешних устройств.

• Изоляционные свойства: Между каналами ввода и вывода, а также между каналами и системным источником питания используется оптоэлектронная изоляция с напряжением изоляции до 2500В переменного тока. Это позволяет эффективно блокировать электрические помехи между оборудованием на месте и системами управления, избегать сбоев системы, вызванных воздействием высокого напряжения на месте или замыканием контактов, и значительно повысить устойчивость системы к помехам и надежность ее работы.

• Требования к питанию: Рабочее питание - +24В постоянного тока, ток при нормальной работе составляет около 300мА. Он имеет низкое энергопотребление, что не только экономит энергию, но и уменьшает теплообразование самого модуля, что способствует увеличению срока службы модуля и подходит для промышленных окружений с длительной непрерывной работой.

• Приспособленность к окружающей среде: Диапазон рабочих температур составляет от -40°C до 70°C, и он может стабильно работать в условиях крайне высоких и низких температур, таких как наружные шкафы управления в северных зимних условиях или высокотемпературные металлургические цеха; диапазон относительной влажности составляет от 5% до 95% (без конденсации), что позволяет справиться с влажными заводами на побережье или условиях цеха в сезон дождей, обеспечивая, чтобы характеристики не были затронуты в сложных условиях окружающей среды.

• Механические характеристики: Воздухонапорный модуль соответствует стандарту IEC 60068 - 2 - 6 по виброустойчивости и может выдерживать вибрацию с частотой от 10Гц до 500Гц и амплитудой 0,15мм; по ударостойкости он соответствует стандарту IEC 60068 - 2 - 27 и может выдерживать удар с ускорением 15g (полусинусоидальная волна длительностью 11мс). Он подходит для установки в шкафах управления, расположенных близко к вибрирующему оборудованию, таким как насосы и вентиляторы, обеспечивая стабильную работу модуля в условиях механических вибраций.

• Физические характеристики: Модуль имеет компактные размеры, приблизительно 160мм × 100мм × 80мм, и весит около 500г. Он устанавливается на DIN - рейке, что облегчает установку, занимает мало места в шкафу управления и позволяет удобно комбинировать его с другими модулями для оптимизации расположения в шкафу.

•


• Конструкция с высокой надежностью: Используя промышленные компоненты и избыточную схему, он имеет превосходную устойчивость к электромагнитным помехам, может эффективно противостоять электромагнитному шуму и радиочастотным помехам на промышленных площадках и обеспечивать стабильность передачи сигналов в сложных электромагнитных условиях. Например, в местах, близких к мощным двигателям и частотным преобразователям, модуль все еще может точно собирать и выводить сигналы, избегая производственных аварий, вызванных неправильной работой.

• Мониторинг статуса каналов в режиме реального времени: Каждый канал ввода и вывода оснащен независимым светодиодным индикатором. Индикатор входного канала может показать, действителен ли сигнал, а индикатор выходного канала может показать статус вывода (включено/выключено). Операторы могут быстро определить, работает ли канал нормально, наблюдая за состоянием индикатора, что облегчает устранение неисправностей на месте и сокращает время устранения неисправностей.

• Гибкая конфигурация и расширение: Поддерживает параметрическую настройку входных и выходных каналов с помощью программных инструментов конфигурации, например, установку времени фильтрации входа (регулируемого в диапазоне от 0,1мс до 100мс) для адаптации к характеристикам сигналов разных местных окружений и фильтрации помеховых импульсов. Модуль имеет стандартизированную интерфейсную конструкцию, которая может быть безупречно совместима с другими цифровыми модулями ввода/вывода серии ABB, облегчая увеличение количества модулей в соответствии с потребностями расширения системы и расширение возможностей управления.

• Диагностические и защитные функции: Имеет полноценную самодиагностическую функцию, которая может в режиме реального времени отслеживать состояние питания модуля, короткое замыкание канала, перегрузку и другие неисправности, отправлять информацию о неисправности в верхнюю систему управления через коммуникационный интерфейс и одновременно запускать индикатор неисправности для сигнализации. Функция защиты от перегрузки выходного канала может быстро отключить вывод при необычной нагрузке, защитить модуль и внешнее оборудование и снизить риск повреждения оборудования.

• Широкая совместимость: Совместим с основными системами DCS, такими как ABB Symphony Plus, и поддерживает промышленные коммуникационные протоколы, такие как Modbus и Profibus. Может обеспечить обмен данными с системами управления и оборудованием на месте разных брендов, облегчая интеграцию и обновление системы и снижая затраты пользователей на замену оборудования.
