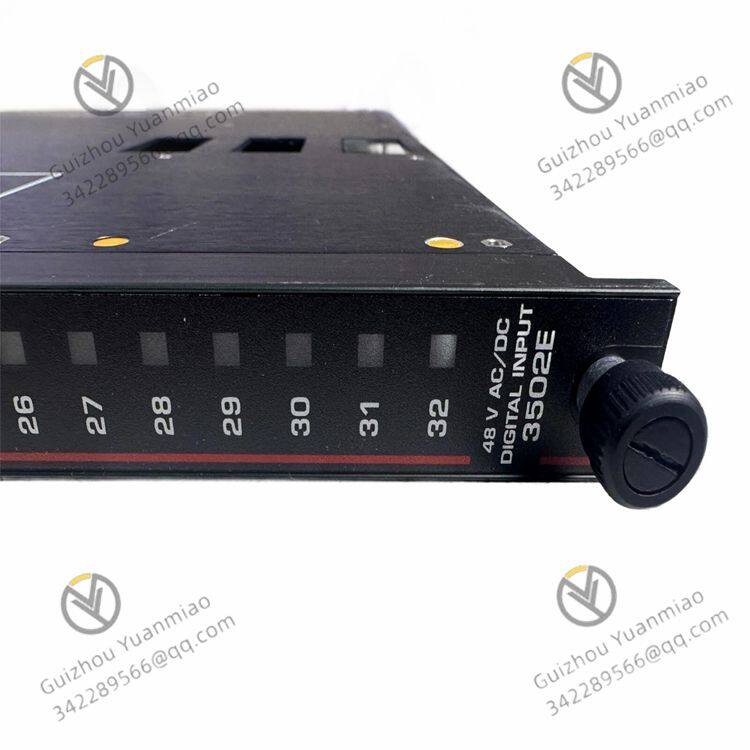

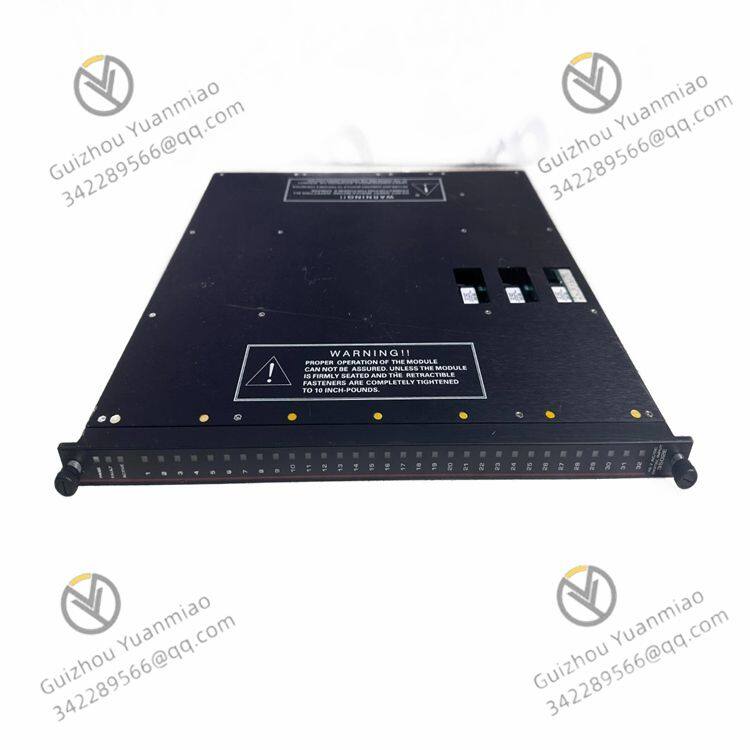

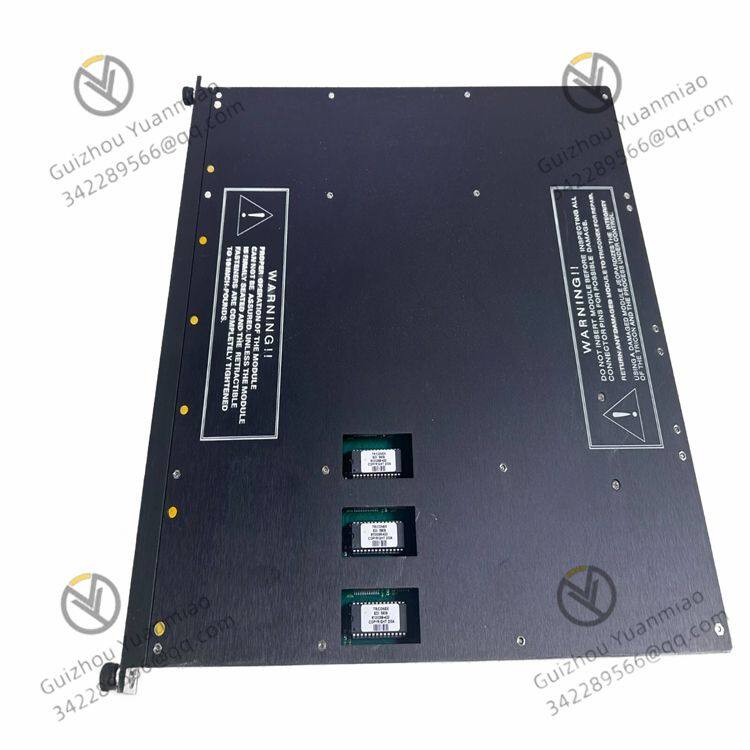

TRICONEX 3502E SIS Модуль цифровых входов системы безопасности

Цена FOB

Договороспособный / Piece

1 Piece(Мин.заказ)

Условия оплатыT/T PayPal Western Union

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Материал	Другое		Сертификация	Другое
Функция	Другое

Описание продукта

TRICONEX 3502E SIS Digital Input Module

Как цифровой входной модуль в системе безопасности Triconex (SIS), принцип работы TRICONEX 3502E основан на архитектуре с тройной модульной избыточностью (TMR) и разработан для обеспечения высокобезопасного и высоконадежного сбора и обработки сигналов. Конкретный процесс выглядит следующим образом:

Подключение и изоляция сигнала

Прием сигнала на месте

Модуль принимает цифровые сигналы от промышленного оборудования на месте. Эти сигналы обычно поступают от сухих контактов (например, от статуса включения-выключения конечных выключателей и давления) или от мокрых контактов (контактные сигналы с внешними источниками питания), а также могут быть совместимы с определенными уровнями сигналов (например, TTL/CMOS).
Обычно один модуль содержит 32 независимых входных канала, причем каждый канал соответствует источнику сигнала на месте, что позволяет осуществлять высокоинтенсивный сбор сигналов.

Защита электрической изоляцией

Каждый входной сигнал изолируется от внутренней схемы модуля с помощью технологии оптической изоляции или изоляции с помощью реле, а напряжение изоляции обычно достигает более 2500В переменного тока.
Функции:

Предотвращать попадание высокого напряжения, скачков или заземляющих помех со стороны места в систему, защищая внутреннюю схему модуля и контроллера;
Избегать помех между разными каналами, чтобы обеспечить независимость сигналов.

2. Преобразование и предварительная обработка сигналаПреобразование аналогового сигнала в цифровой

Физические сигналы, вводимые на месте (например, изменения напряжения, вызванные включением-выключением контактов), преобразуются в стандартные цифровые логические сигналы (0/1):

Когда контакт на месте закрыт (или достигается пороговое напряжение), выходная логика имеет значение "1" (что означает "наличие сигнала");
Когда контакт открыт (или напряжение ниже порога), выходная логика имеет значение "0" (что означает "отсутствие сигнала").

Фильтрация и обработка для борьбы с помехами

Модуль имеет встроенную аппаратную фильтрующую схему, которая может подавлять помехи, такие как дребезг (например, отскакивание контактов) и высокочастотный шум сигналов на месте, чтобы обеспечить стабильность сигнала.

Время фильтрации можно настроить с помощью программного обеспечения (обычно на уровне миллисекунд), чтобы адаптироваться к характеристикам отклика разных устройств на месте.

3. Голосование сигналов в архитектуре TMRНезависимая обработка тройно избыточных каналов

Основываясь на разработке Triconex с использованием TMR, модуль содержит внутри три полностью независимых канала обработки сигналов (A, B, C). Каждый входной сигнал одновременно передается на три канала для параллельной обработки:

Схемы, источники питания и логика обработки трех каналов полностью изолированы, чтобы предотвратить влияние единичной неисправности на общую функцию.

Механизм голосования 2oo3 (два из трех)

Результаты обработки (логика 0/1) трех каналов для одного и того же входного сигнала сравниваются в реальном времени с помощью аппаратной схемы голосования:

Если три результата совпадают, результат напрямую выводится (например, если все равны "1", то сигнал считается действительным);
Если результат одного канала не совпадает с результатами двух других (например, A=0, B=1, C=1), то результат "большинства совпадений" (1) принимается в качестве окончательного вывода, а аномальный канал помечается как "неисправный" для запуска диагностического сигнала тревоги;
Если все три результата не совпадают (например, A=0, B=1, C=0), то сигнал считается недействительным, и запускается реакция на неисправность на уровне системы (например, приведение в безопасное состояние).

4. Передача данных и диагностическое обратное сообщениеСвязь с контроллерами

Действительные сигналы после голосования передаются на контроллеры (например, серии Tricon, Trident) через высокоскоростную синхронную избыточную шину системы Triconex для выполнения безопасных логических операций (например, запуска блокировки, команд аварийного отключения).
Процесс связи поддерживает избыточные пути и контроль CRC, чтобы обеспечить отсутствие потерь или ошибок при передаче данных.

Реальная диагностика и обратная связь о статусе

Модуль имеет встроенную самодиагностическую схему для мониторинга в реальном времени статуса напряжения питания, изолирующей схемы, логики голосования, коммуникационных связей и т.д.;
Обнаруживает аномалии, такие как разрыв, короткое замыкание и перегрузку входных каналов, и отправляет информацию о неисправности на контроллер через внутреннюю шину;
Индикаторы LED на панели модуля показывают в реальном времени общий статус здоровья (например, нормальное питание и связь) и входной статус каждого канала (например, зажигающийся свет означает "наличие сигнала"), что облегчает быстрый поиск проблем для обслуживающего персонала на месте.

5. Обобщение основного логического алгоритма

Принцип работы TRICONEX 3502E можно обобщить как: "Изолированный сбор → Независимая обработка → Избыточное голосование → Безопасная передача". Благодаря тройной избыточной конструкции и аппаратному механизму голосования обеспечивается то, что даже при неисправности части схемы модуля он все еще может выводить правильные сигналы с места, предоставляя надежные входные данные для принятия решений по безопасности системы SIS. Он соответствует требованиям по безопасности SIL3 и подходит для высокорисковых промышленных сценариев, таких как химическая промышленность, добыча нефти и газа, а также атомная энергетика.
