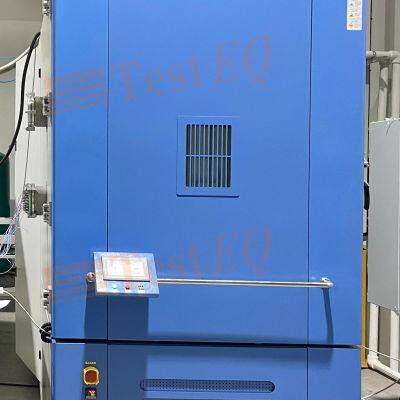

Авиационно-космические компоненты термонавальный камер MIL-STD-1540E

Принцип управления

Датчик давления определяет давление в рабочей камере и преобразует обнаруженный сигнал давления в усиленную, цифровую форму. Затем он выполняет нелинейную компенсацию и сравнивает полученный сигнал с заданным значением управляющего прибора. Полученный сигнал отклонения управляет открытием и закрытием электромагнитного клапана, тем самым поддерживая давление в рабочей камере в определенном диапазоне. Вакуумный насос и процесс откачки воздуха

Обычно оборудуется один комплект вакуумного насоса. Когда давление снижается от нормального до 10 Па, механический насос начинает быстро снижать давление, что занимает примерно 1 час. Когда давление снижается от 10 Па до 10^-5 Па, молекулярный насос начинает снижать давление, что занимает около 3 часов. Вакуумный агрегат может быть подключен к трем экспериментальным камерам одновременно для создания вакуума. Если вы хотите создать вакуум в каждой камере отдельно, просто откройте клапаны. Метод управления

Применяя метод динамического баланса давления, можно достичь управления динамическим балансом при непрерывной работе вакуумной системы. Управляющая система автоматически управляет работой вакуумного электромагнитного клапана и вакуумного насоса (включая частотный преобразователь) на основе заданного значения давления, регулируя количество откачиваемого/запускаемого воздуха, чтобы соответствовать требованиям динамического баланса давления.Если вам нужны более модели нашей тестовой аппаратуры, пожалуйста, обратитесь к нашему: chamber-testing（point）com

Функциональные показатели: Предельное давление:<5.0x10-5Pa (no load, at normal temperature conditions), reached within 3 hours after operation; Test pressure: <1.0×10-4Pa (with load, at a box temperature of 80℃ conditions).

Technical Specifications Capacity：0.5 m3 to 2.65 m3(Customizable)

High Vacuum Level (mbar)：5.0×10?7

No-load Vacuum Level (mbar)：5.0×10?7(Room temperature)

Vacuum Cube Leak Rate：1×10?9std/cc/sec

Pressure Regulation in  Multiple Ranges (mbar/Torr)：Adjustable

Temperature Range： -190°C(LN2 cooling) to 150°C

TempРавномерность температуры：±2℃
