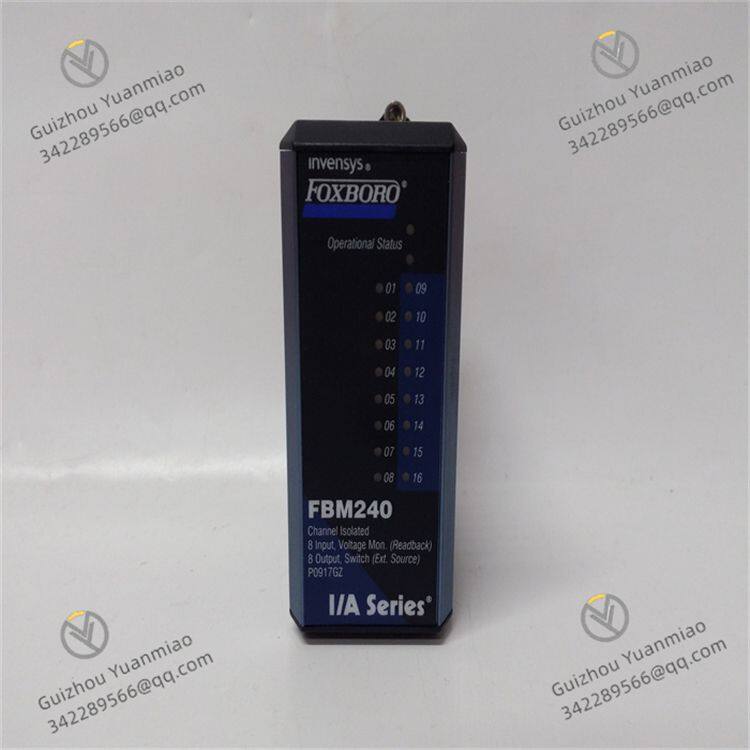

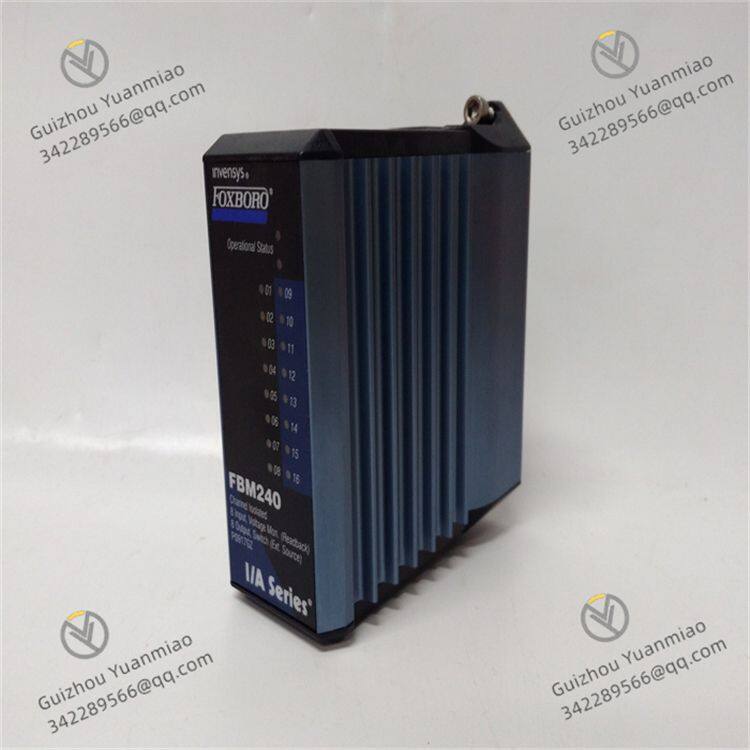

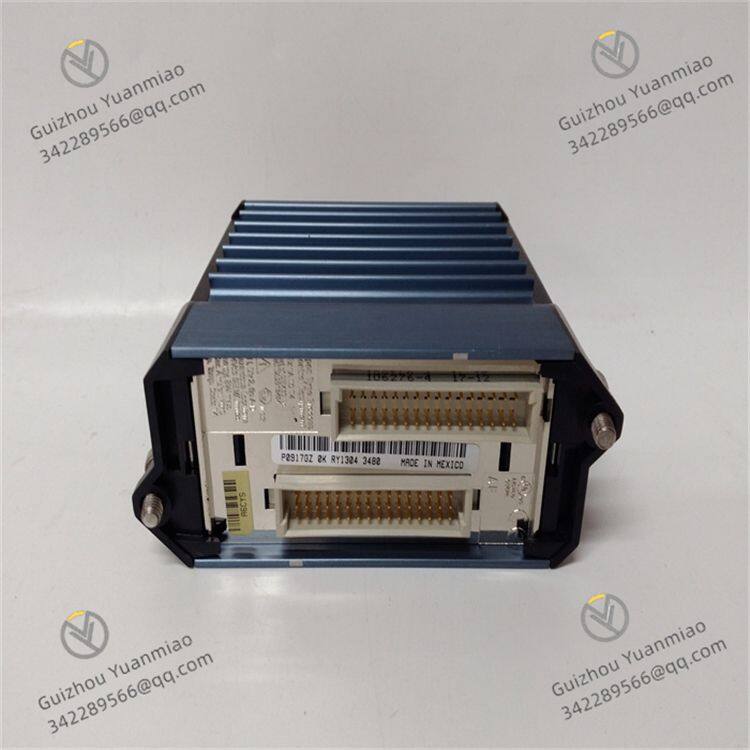

Foxboro FBM240 P0917GZ Модуль шинного интерфейса Fieldbus

Конфигурация каналов: Модуль с 8 входными и 8 выходными каналами, который может использоваться как одиночный или резервируемый модуль, обеспечивая гибкую конфигурацию системы. В резервируемой конфигурации пара резервируемых модулей объединяется для обеспечения резервирования на уровне FBM, при этом полевые вводы/выводы подключены к общему клеммному блоку.

Дискретные входы/выходы: Восемь дискретных выходов могут управлять внешними устройствами, в то время как восемь дискретных входов могут считывать напряжение на контактах реле. Каждый выход FBM контролируется, и если выход находится в ошибочном состоянии, выходной канал устанавливается в "BAD".

Мониторинг выходных контактов: Поддерживает обратный просмотр монитора выходных контактов с высокой степенью охвата и внутреннюю диагностику неисправностей FBM, что позволяет своевременно выявлять неисправности и предпринимать соответствующие меры как в автономном, так и в резервируемом режиме работы.

Конфигурация аварийной безопасности: Выходная безопасность предлагает настраиваемые параметры, включая данные аварийного сброса цифровых выходов (каждый из восьми цифровых выходов может указывать значение аварийного сброса канала 0 или 1), параметры маски (определяющие, какие выходы сохраняют текущие значения, а какие принимают значения аварийного сброса) и время задержки аварийной безопасности шинного интерфейса (продолжительность времени, в течение которой FBM ожидает связи с CP перед входом в состояние ошибки связи).

Поддержка нескольких напряжений: Поддерживает переключаемые дискретные выходы реле по таким характеристикам, как 10А (80 - 120В переменного тока), 5А (80 - 125В постоянного тока) и 5А (15 - 30В постоянного тока). Также поддерживает дискретные вводы/выводы с изоляцией каналов, например, выходы с предохранителем 2А при 15 - 60В постоянного тока и входы 15 - 60В постоянного тока.

Функция мониторинга напряжения: Входное напряжение в включенном состоянии составляет 15 - 60В постоянного тока, а в выключенном - 0 - 5В постоянного тока. Ток для одиночного модуля составляет 1,4мА (типичное значение) при 5 - 60В постоянного тока, а для резервируемых модулей - 2,8мА (типичное значение). Сопротивление источника ограничено 1кОм (макс. при 15В постоянного тока) в включенном состоянии и 100кОм (мин. при 60В постоянного тока) в выключенном состоянии.

Выходной переключатель с внешним источником: Приложенное напряжение до 60В постоянного тока, ток нагрузки до 2,0А и утечка тока в выключенном состоянии до 0,1мА.

Промышленная автоматизация: Используется на различных промышленных конвейерах для управления состояниями включения/выключения оборудования, таких как двигатели и клапаны, обеспечивая автоматизированный контроль и оптимизацию производственного процесса.

Энергетическая отрасль: Применяется в энергетических системах, таких как электростанции и подстанции, для мониторинга и управления работой энергетического оборудования (например, включение/выключение выключателей, операции разделителей) для обеспечения стабильной работы энергетической системы.

Химическая промышленность: Используется в химическом производстве для управления оборудованием, таким как клапаны подачи, клапаны выпуска и двигатели мешалок химических реакторов, обеспечивая безопасность и стабильность химических процессов.

Водоподготовительная промышленность: Применяется на водоподготовительных установках (например, на водозаборах, очистных сооружениях) для управления запуском/остановкой насосов и открытием клапанов, обеспечивая автоматизированный контроль водоподготовительных процессов для обеспечения соответствия качества воды стандартам.

Конструкция входного канала: Обычно включает несколько цифровых входных каналов (например, 16 каналов), каждый из которых может быть подключен к коммутационным сигналам (например, 24В постоянного тока или сигналам сухих контактов) от полевых устройств.

Электрическая изоляция: Электрическая изоляция между каналами и от заземления системы достигается с помощью оптоэлектронной изоляции, предотвращая внешнее вмешательство (например, колебания напряжения, скачки) от влияния на стабильность системы и предотвращая распространение неисправностей между каналами.

Фильтрация и формирование сигнала: Входные сигналы фильтруются RC-фильтром для устранения высокочастотного шума, а затем формируются с помощью триггера Шмитта для преобразования нерегулярных коммутационных сигналов в стандартные цифровые уровни (например, уровни TTL/CMOS).

Аналого-цифровое преобразование (АЦП): Для частично квантованных сигналов (например, пороговых состояний близкорасположенных переключателей) аналоговые величины (например, амплитуда напряжения) преобразуются в цифровые величины с помощью внутреннего АЦП, хотя цифровые входные модули приоритетно выполняют логическое определение состояний включения/выключения.

Отбор образцов состояния: Модуль отбирает образцы входных каналов с фиксированной частотой (например, на уровне миллисекунд), временно сохраняя состояния включения/выключения (ВКЛ/ВЫКЛ) во внутренних регистрах (например, защелках) для обеспечения реального времени сигнала.

Механизм аварийной безопасности: Поддерживает настройку аварийных состояний входов (например, по умолчанию "0" или "1"), обеспечивая, чтобы система входила в заранее заданное безопасное состояние для избежания ошибочных операций при неисправности сигнала или модуля.

Коммуникация по шине полей: Общается с контроллерами (FCM/FCP) через специальную шину Foxboro (например, высокоскоростной данных), следуя определенным протоколам коммуникации (например, синхронной коммуникации на основе частотного разделения каналов).

Упаковка и передача данных: Отобранные цифровые состояния упаковываются в пакеты данных, содержащие адреса каналов, значения состояний, контрольные коды и т.д., и отправляются на контроллер по шине. Контроллер разбирает данные для логических операций (например, программы ПЛК) или отображения состояния.

Резервное проектирование коммуникации (если поддерживается): В некоторых сценариях могут быть настроены резервные подключения по шине, автоматически переключаясь на резервную шину при сбое основной шины для обеспечения надежной передачи данных.

Вход питания: Использует 24В постоянного тока (с допустимыми колебаниями напряжения) для питания внутренних цепей (например, изоляционных цепей, логических чипов), обычно с низким энергопотреблением (например, несколько ватт).

Взаимодействие с системами управления: Параметры модуля (включая типы входов (сухие/мокрые контакты), режимы аварийной безопасности, частоты отбора образцов и т.д.) настраиваются через программное обеспечение конфигурации контроллера (например, программное обеспечение Foxboro I/A Series) для обеспечения гибкой функциональной адаптации.
