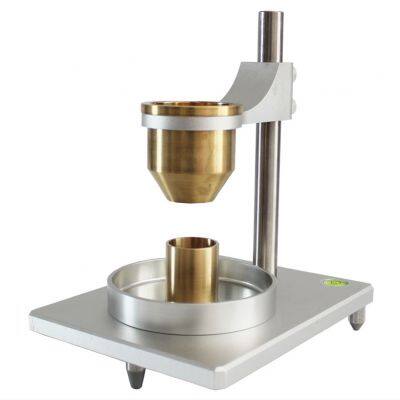

Токомер Холла (латунь, воронка из нержавеющей стали)

Прибор измерения времени течения порошков по Холлу XF-02 изготовлен в соответствии со стандартом GB1482-2010-T "Метод воронки для определения текучести металлических порошков" (заменяет стандарты GB1479-84 и GB1482-84). Используется для определения скорости течения и насыпной плотности металлических и неметаллических порошков. Материал воронки может быть латунью или нержавеющей сталью. Латунь подвержена окислению, а нержавеющая сталь - износостойкая.

Этот метод применим только для порошков, которые могут свободно течь через стандартные воронки с диаметром отверстия 2,5 мм или 5,0 мм. Другие части этого стандарта описывают метод определения насыпной плотности порошков, которые не могут пройти через стандартную воронку диаметром 5,0 мм.

Принцип: Порошок свободно падает из отверстия воронки с определенной высоты и заполняет стакан. В состоянии свободного насыпания насыпная плотность порошка определяется как масса порошка на единицу объема. Этот стандарт эквивалентен стандарту ISO 3923/1-1979 "Определение насыпной плотности металлических порошков. Часть 1: Метод воронки".

Структура прибора

1. Воронка: Стандартная воронка имеет два диаметра отверстия d: 2,5 мм и 5,0 мм.

Примечание: Воронка с диаметром отверстия 2,5 мм используется для измерения скорости течения порошка. Воронка с диаметром отверстия 5,0 мм используется для измерения насыпной плотности порошка. Угол воронки составляет 60 градусов.

3. Стакан: Объем 25 ± 0,05 см3, внутренний диаметр 31 ± 1 мм.

4. Изготовление стаканов и воронок: Стаканы и воронки должны быть изготовлены из немагнитных и коррозионно-стойких металлических материалов, с достаточной толщиной стенки и твердостью, чтобы предотвратить деформацию и износ. Обычно они изготовлены из латуни или нержавеющей стали. Внутренние поверхности воронок и стаканов должны быть тщательно полированы.

5. Стойка и основание: Стойка используется для крепления воронки. Основание должно быть горизонтальным, устойчивым и свободным от вибраций для установки стойки и стакана. Расстояние между дном отверстия воронки и верхней кромкой стакана составляет 25 мм и может быть регулировано с помощью позиционного блока. Воронка и стакан должны быть соосными.

5. Весы (пользователь должен предоставить): Они должны иметь достаточный диапазон измерений для взвешивания образца с точностью до 0,01 г.

Стандартный комплект: ① Монтажная стойка ② Воронка (в зависимости от потребности) ③ Измерительный стакан объемом 25 мл ④ Стакан для перелива ⑤ Блок позиционирования высоты

Шаги определения насыпной плотности: Взвесить вес W1 измерительного стакана на весах → Закрыть отверстие воронки рукой, налить в нее определенное количество порошка, а затем быстро отпустить руку, чтобы порошок начал свободно течь до полного перелива из стакана → Снять переливающийся порошок с помощью нержавеющей стальной линейки и взвесить вес W2 стакана с порошком → Затем, по формуле, рассчитать насыпную плотность как (W2 - W1) / стандартный объем стакана V = 25 мл

Шаги определения скорости течения: Взвесить 50 г образца с точностью до ± 0,1 г → Закрыть отверстие воронки рукой, налить в нее взвешенный образец весом 50 г → Мгновенно отпустить руку, чтобы порошок начал свободно падать и запустить секундомер. Как только порошок из воронки вытечет, сразу остановить секундомер и зафиксировать время T → Затем рассчитать скорость течения по формуле 50/T
