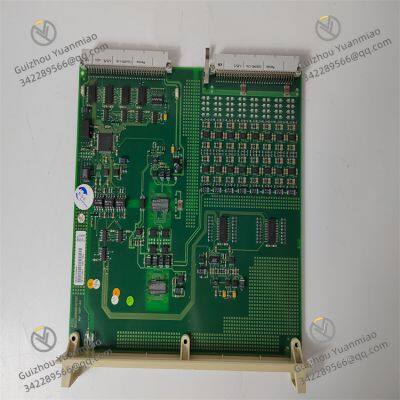

ABB DSAI133A 3BSE018290R1 Плата аналогового ввода

Мониторинг реальных данных в химической, нефтяной, металлургической и других отраслях (например, давление в трубопроводах, уровень жидкости);

Сбор и мониторинг температуры и токовых сигналов генераторных установок;

Обработка сигналов температуры, влажности и потока в системах центрального кондиционирования воздуха;

Мониторинг параметров качества воды (pH-значение, мутность) на очистных сооружениях.

Количество каналов: 8 аналоговых каналов ввода, поддерживающих дифференциальный или однополюсный режим ввода;

Типы входных сигналов:

Точность выборки: 16-разрядное преобразование АЦП, разрешающая способность до 0,015%, линейная ошибка ≤±0,1%;

Частота выборки: До 100Гц на канал, поддерживающая синхронную выборку нескольких каналов.

Питание: DC 24В (±10%), потребление мощности ≤3Вт;

Изоляционные характеристики: Электрическая изоляция между каналами (изоляционное напряжение 500В переменного тока), изоляция между входом и системным источником питания (изоляционное напряжение 1500В переменного тока), с высокой помехоустойчивостью;

Метод подключения: Съемный клеммник (терминал Phoenix), поддерживающий горячую замену для технического обслуживания;

Индикация состояния: Независимые светодиодные индикаторы для каждого канала (питание, неисправность, нормальный сигнал), облегчающие диагностику на месте.

Рабочая температура: -20°C до +60°C (естественное охлаждение без вентиляторов);

Уровень защиты: IP20 (подходит для установки в шкафах управления);

Стандарт помехоустойчивости: Соответствует требованиям промышленной электромагнитной совместимости (ЭМС) EN 61000-6-2, устойчив к вибрациям (5-500Гц, 2г).

Сценарий: Сбор температуры в режиме реального времени в полимеризационных реакторах, требующий синхронного мониторинга нескольких каналов (8 терморезисторов Pt100).

Решение: DSAI133A подключает терморезисторы через экранированные кабели, настраивается в дифференциальном режиме ввода, обрабатывает данные через ПЛК ABB AC 800M и поддерживает оповещения об аномалиях температуры (порог ±1°C).

Эффект: Ошибка измерения температуры ≤0,5°C, период выборки 100мс, что соответствует требованиям точности процесного управления.

Сценарий: Мониторинг потока сточных вод в трубопроводах (сигнал 4-20мА от электромагнитного расходомера), требующий устойчивости к электромагнитным помехам.

Решение: Модуль использует однополюсный режим ввода, совмещается с металлическим экранированным клеммником и общается с системой ДКС через избыточную шину.

Эффект: Задержка передачи данных о потоке ≤5мс, отсутствие искажения сигнала при длительной работе, уменьшение технического обслуживания на 50%.
