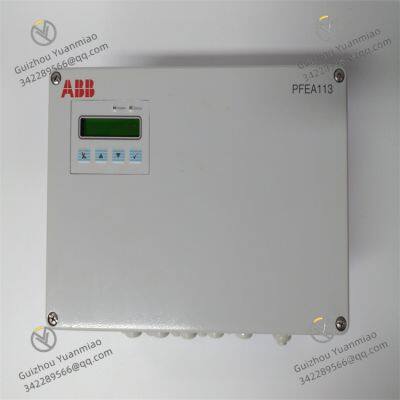

ABB PFEA113-65 3BSE028144R0065 Регулятор натяжения

Обработка материалов: Разрезка, перемотка и нанесение покрытия на пленки, бумагу, кабели и металлические полосы;

Печать и упаковка: Регулировка стабильности натяжения в флексографических и гальванических печатных аппаратах;

Производство текстильных материалов и кабелей: Регулировка натяжения при растяжении волокон и намотке кабелей.

Поддерживает несколько интерфейсов датчиков натяжения (например, магнитострикционные, тензометрические типы) для реального времени сбора сигналов натяжения (разрешение до 0,1Н);

Встроенный адаптивный алгоритм PID и передовая технология фильтрации, с динамическим временем отклика ≤50мс и колебаниями натяжения, контролируемыми в пределах ±1%;

Поддерживает коническое регулирование для адаптации к требованиям по снижению натяжения при разных диаметрах рулонов (например, автоматическое снижение натяжения при увеличении диаметра рулона при намотке).

Переключение между режимами: Ручной режим (прямая настройка через панель), автоматический режим (закрытый контур обратной связи), и режим отслеживания диаметра рулона (автоматическая регулировка натяжения на основе изменения диаметра рулона);

Предварительные настройки натяжения на несколько участков: Поддерживает хранение 16 групп рецептов натяжения, позволяет быстро переключаться с помощью сигналов DI или коммуникационных команд для адаптации к разным технологическим процессам продукта;

Динамическая функция компенсации: Компенсирует влияние изменения толщины материала, ошибок диаметра ролика и других факторов на натяжение для повышения стабильности управления.

Диапазон рабочей температуры: -20℃~+60℃, класс защиты IP20, адаптируется к высокотемпературным, пыльным и вибрационным окружающим средам;

Диагностика и защита от неисправностей: Поддерживает сигналы тревоги при превышении предела натяжения, разрыве датчика, аномалиях коммуникации и т.д., и может связать DO для вывода сигналов отключения;

Совместимость питания: Широкий диапазон входного напряжения (24В DC±15%), с встроенной защитой от обратного подключения и цепями подавления перенапряжения.

Пример: Магнитострикционный датчик выводит сигнал 4-20мА, который преобразуется в цифровое значение через канал AI и отображается на фактическое значение натяжения (например, 0-100Н) с помощью внутренних алгоритмов.

Вычисление отклонения: Сравнивает целевое значение натяжения с реальным измеренным значением для генерации ошибочного сигнала;

Регулировка PID: Вычисляет управляющее значение через пропорциональные (P), интегральные (I) и дифференциальные (D) параметры, и выводит его в исполнительный механизм (например, серводвигатель, ролик натяжения);

Динамическая оптимизация: Регулирует параметры PID в реальном времени на основе изменения диаметра рулона и обратной связи натяжения материала для избежания перерегулирования или колебаний.

Вычисление диаметра рулона: Вычисляет диаметр намоточного/размоточного рулона в реальном времени с помощью импульсов энкодера или обратной связи линейной скорости;

Коническая формула: Установленное значение натяжения = Начальное натяжение × (Целевой диаметр рулона / Текущий диаметр рулона)^n (n - коэффициент конусности, настраиваемый от 0,5 до 1,0).

Параметры коммуникации:

Конфигурация датчика:

Проба на холостом ходу: Отсоедините материал, вручную выведите 10% управляющего значения и наблюдайте, изменяется ли сигнал канала AO линейно (например, 4-20мА соответствует 0-100% выхода);

Проба с начальным нагрузкой: Работайте при 20% целевого натяжения (например, 20Н), и наблюдайте, находятся ли колебания натяжения в пределах ±0,5Н. Если колебания велики, увеличьте P или уменьшите I;

Динамическая проба: Симулируйте изменение диаметра рулона (намотка/размотка), проверьте, стабильно ли снижается натяжение с коэффициентом конусности, и настройте параметр D для подавления перерегулирования во время переходного процесса.
