Rockwell (AB) PLC 1794-IF8IH, 1734-AENTR, 25B-D030N104. 1769-L33ER. 1763-L16BBB

Подробное описание контроллеров PLC (Программируемый логический контроллер) Rockwell Automation (Allen Bradley, AB), охватывающее его основную линейку продуктов, технические характеристики, сценарии применения и стратегии технического обслуживания и управления:

1. Основные серии продуктов

Системы крупномасштабного управления

Серия ControlLogix

Модульный дизайн, поддерживающий несколько процессоров и сетей (EtherNet/IP, ControlNet, DeviceNet).

Типичная модель: контроллер серии 1756 - L8x, поддерживающий интеграцию управления движением и безопасности.

Масштабируемость: Поддерживает до 256 модулей ввода-вывода, подходит для сложного технологического управления.

Безопасный контроллер GuardLogix

Интегрированная функция безопасности (уровень SIL 3/PLe), поддерживающая безопасный ввод-вывод и управление SafeMotion.

Сценарии применения: Коллаборация роботов, блокировка оборудования в опасных зонах.

Средние и компактные системы

Серия CompactLogix

Интегрированный дизайн (контроллер + ввод-вывод), например 5069 - L306ER, подходит для малых и средних производственных линий.

Поддерживает реальное время EtherNet/IP и интегрирует оси управления движением (до 16 осей).

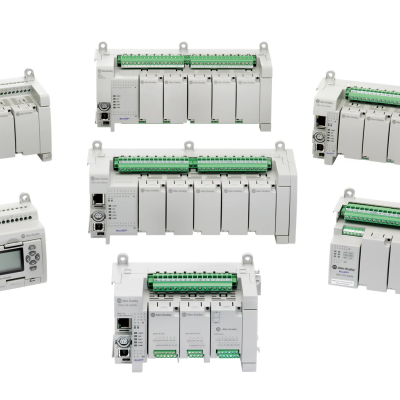

Серия Micro800

Небольшие бюджетные контроллеры PLC, например Micro850 (2080 - L50E), поддерживают 20 - 48-точечный ввод-вывод.

Встроенный последовательный порт и Ethernet, подходит для простого управления механизмами.

Специализированный контроллер

Интегрированный контроллер PLC серии PowerFlex

Инвертор оснащен встроенной функцией PLC (например PowerFlex 755T), что позволяет интегрировать привод и логическое управление.

Комплексная машина PanelView Plus HMI - PLC

Упрощает архитектуру систем человек-машина, объединяя HMI и контроллеры.

2. Основные технические характеристики

Единая платформа программирования

Программное обеспечение Studio 5000

Интегрирует Logix Designer (логические схемы, структурированный текст, программирование функциональными блоками).

Поддерживает совместную настройку контроллеров, приводов и HMI.

Протоколы связи

EtherNet/IP в качестве основного: управление вводом-выводом в реальном времени и обмен данными, поддерживающий CIP (Общий промышленный протокол).

Совместимость с традиционными сетями: ControlNet (детерминированная связь), DeviceNet (сетевой уровень устройства).

Резервность и надежность

Резервный контроллер (горячее резервное копирование двух машин ControlLogix), модуль резервного питания (серия 1756 Px).

Поддерживает онлайн-обновление прошивки (без остановки).

Функция безопасности

Реализует совместную работу безопасности и стандартной логики через GuardLogix.

Модуль безопасного ввода-вывода (например 1734 - IB8S) поддерживает двуканальные безопасные входы.

3. Типичные сценарии применения

Автоматизация производства

Автомобильная производственная линия (управление сварочными роботами, синхронизация сборочной линии).

Упаковочное оборудование (серводозирование, управление натяжением).

Процессорная промышленность

Нефтехимическая промышленность (блокировка уровня в резервуарах, система безопасных приборов).

Водоподготовка (логика насосных станций, регулирование PID).

Инфраструктура

Интеллектуальные здания (интеграция системы кондиционирования воздуха, управление энергией).

Энергетический SCADA (мониторинг оборудования подстанций).

4. Запасные части и управление техническим обслуживанием

Классификация важных запасных частей

Модуль контроллера: CPU (например 1756 - L8x), модуль связи (1756 - EN2T).

Модули ввода-вывода: цифровые (1756 - IB16), аналоговые (1756 - IF8), специализированные модули (термопара, счетчик высокой скорости).

Блок питания и шасси: резервный блок питания (1756 - PB75), шасси (серия 1756 Ax).

Советы по стратегии технического обслуживания

Регулярная диагностика: Мониторинг состояния здоровья PLC (использование памяти, нагрузка на связь) с помощью FactoryTalk View.

Управление прошивкой: Сохранение исторических файлов прошивки и обеспечение совместимости с требованиями обновления старой системы.

Конфигурация резервных модулей: Ключевые узлы управления используют двойной блок питания и двойные сетевые модули.

Оптимизация цепочки поставок

Совместимые запасные части: Сертифицированные модули сторонних производителей (например Profinet I/O от Phoenix Contact) могут снизить затраты.

Решение для быстрой замены: Предварительно установленный резервный контроллер (зеркальный клон) для сокращения времени восстановления после сбоя.

5. Типичные неисправности и меры противодействия

Случай 1: Прерывание связи EtherNet/IP

Этапы устранения неисправности: Проверка портов коммутатора, обновление прошивки модуля 1756 - ENBT и замена неисправных сетевых кабелей.

Запасные части: Резервные модули связи, промышленные Ethernet-коммутаторы (например серия Stratix).

Случай 2: Неисправность канала модуля ввода-вывода

Аварийный план: Активация резервной точки и изменение программы для замены выходного модуля 1756 - OB16.

Предупредительные меры: Установка подвижного разъемного основания (серия 1756 - RM) для сокращения простоя.

6. Экономические аспекты

Общая стоимость владения (TCO): Премия за модуль OEM против риска совместимости с компонентами сторонних производителей.

Реновация старой системы: Апгрейд сети традиционных контроллеров PLC (например SLC 500) с помощью модуля 1756 - EWEB

Модели

1794 - IF8IH

1734 - AENTR

25B - D030N104

1769 - L33ER

1763 - L16BBB

1747 - L552

1766 - L32BWA

1756 - EN2TR

1747 - BA

1756 - EN2TP

1747 - L551

1746 - IB8

1746 - IB32

1746 - OW16

1746 - OB32

1746 - NI4

1746 - NI8

1746 - P2

1766 - L32BXB

1606 - XLS480E

1794 - OF8IH

1794 - OB32P

1756 - BA2

1756 - PA72

1756 - L72
