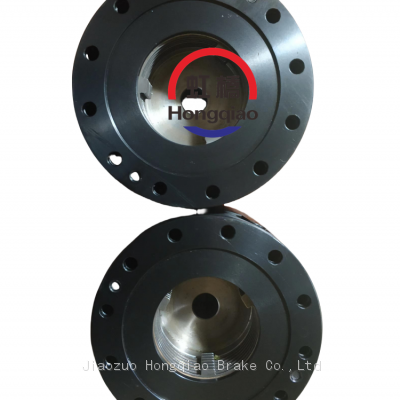

Гидравлические дисковые тормоза для горнодобывающей промышленности

 Принцип работы:

Гидравлические дисковые тормоза серии YZQ являются безопасным антискользящим устройством для угольных комбайнов. Он расположен на конце тягового двигателя комбайна. Корпус тормоза крепится к корпусу тягового узла с помощью соединительных болтов. Динамическая фрикционная пластина надета на шлицевую канавку вала тормоза угольного комбайна, а статическая фрикционная пластина надета в корпус тормоза через шлицы. Фабричное состояние тормоза заключается в том, что шлицевые зубья динамической фрикционной пластины находятся в одном направлении (одинаковая фазовая разность). Не отпускайте давление пружины вручную перед установкой, чтобы избежать фазного беспорядка динамической фрикционной пластины.

Параметры эксплуатации

Использование

Когда комбайн двигается, тормоз подается маслом по масляному контуру, управляемому системой регулировки высоты, и минимальное давление срабатывания гидравлической системы составляет 1,8 МПа. Гидравлическое масло поступает в цилиндр через входное отверстие для масла, и поршень сжимает тарельчатые пружины под действием гидравлического давления, динамические и статические фрикционные диски разделяются, и тормоз срабатывает; когда комбайн останавливается, управляющий масляный контур перекрывается, давление в системе равно нулю, и под действием силы тарельчатых пружин тормоза тарельчатые пружины сжимают динамические и статические фрикционные диски при помощи поршня, создавая фрикционный момент, тормоз находится в тормозном состоянии, и комбайн тормозится.

Если гидросистема выходит из строя или проходит капитальный ремонт, гидравлический тормоз размораживается вручную механическими средствами: то есть, удалите два заглушки на задней крышке, подключите размораживающий болт, первоначально закрепленный на задней крышке или передней крышке, к резьбовому отверстию на поршне через резьбовой порт на задней крышке и затяните его, сжмите тарельчатую пружину через поршень, отделите фрикционные диски и отпустите тормоз. После использования, пожалуйста, затяните размораживающий болт на передней крышке (затяните его) для следующего использования.
