Платформа F1 для ультразвукового контроля качества

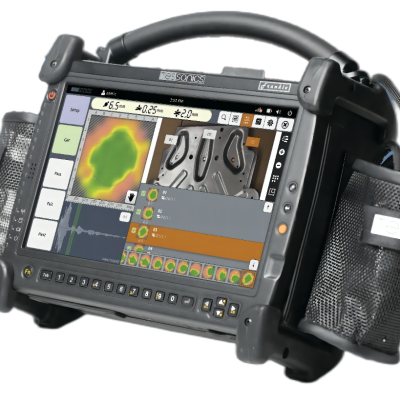

F1 - это ультразвуковое устройство, предназначенное для контроля качества и НДТ точечных сопротивленийных сварок. F1 - портативное и простое в использовании устройство, способное создавать изображения внутренних структур точечных сварок. Помимо изображения сварки, это устройство выполняет оценку диаметра нагнетки и сравнивает его с предварительно определенными минимальными требованиями к нагнетке.

Используя уникальную технологию многоканального ультразвукового матричного датчика, F1 собирает данные с поверхности и из внутренних структур нагнетки. Специальные алгоритмы используют эти данные для реконструкции изображения точечной сварки и оценки среднего диаметра области нагнетки в режиме реального времени.

• Режимы однокадровой и непрерывной acquisition данных

• Автоматическая и ручная оценка размера нагнетки

• Автоматическое определение глубины сканирования внутри металла

• Два уровня сложности пользовательского интерфейса в зависимости от навыков оператора

• Встроенная система отчетности и хранилище файлов

ПриложениеМеталлические стопки:

• 2Т и 3Т

• Толщина листа от 0,6 до 2,4 мм

Виды материалов:

• Низкосплавной сталь

• Высокопрочностная сталь

• Двухфазная ультравысокопрочностная сталь

• Алюминий

Покрытия:

• Накладной

• Цинковое покрытие (цинковка, гальванисткое покрытие)

• Электрофактурное покрытие

• Лак
