50 парных блоков для прокладки телефонных проводов S 66M с одним разъемом RJ21 на 50 контактов от фабрики TAEPO в Китае

? ? Сервис и Сертификаты? ??

TAEPO - Ваш профессиональный производитель блоков для кабельной разводки 66 в Китае.
Получите конкурентоспособную цену от TAEPO прямо сейчас!

? ??Описание? ? ?

Вопрос 1: Что такое ?блок для кабельной разводки телефонной линии 50 пар S 66M??
Ответ:Блок для кабельной разводки телефонной линии 50 пар S 66M представляет собой тип блоков терминирования телекоммуникационных линий, используемых для упорядочивания и соединения нескольких пар проводов, обычно для телефонных и низкоскоростных данных.

Блок 50 пар S 66M обеспечивает упорядоченное управление кабелями, надежные соединения и гибкие варианты перекрестных соединений, что делает его популярным выбором в коммерческих и промышленных телекоммуникационных приложениях. Его прочность и конструкция делают его идеальным для монтажа, где необходимо соединять и управлять несколькими телефонными или данными линиями централизованно и упорядоченно.

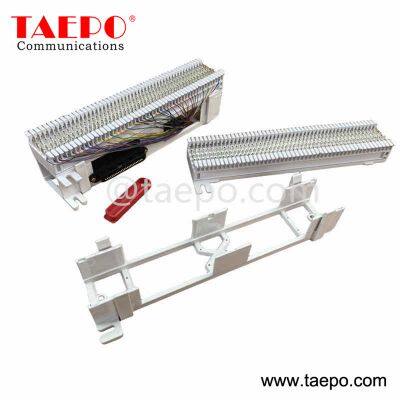

Артикул TAEPO: TP-1403-50B блок для кабельной разводки телефонной линии 50 пар S 66M с одним разъемом RJ21 на 50 контактов (женский)

Вопрос 2: Как работает ?блок разъемной разводки телефонной линии 50 пар S 66M??
Ответ:?Блок разъемной разводки телефонной линии 50 пар S 66M? является широко используемым типом блоков окончания в телекоммуникациях, особенно для соединений телефонных и данных линий. Он упорядочивает, завершает и соединяет множество проводов, обычно используется в приложениях голоса и низкоскоростных данных.

Ниже более подробно о том, как он работает:

• Физическая настройка: Блок 66M монтируется на стену или стойку разводки в центральном месте, например, в телекоммуникационном шкафу. Это компактный и организованный способ управления большим количеством соединений, при этом каждый блок может обрабатывать до 50 пар (100 отдельных проводов).

• Расположение рядов: Блок содержит ряды металлических коннекторов, обычно организованных по двум сторонам (левой и правой), причем каждый ряд соответствует одной линии (или паре проводов).

• Использование инструмента для прокалывания: Провода завершаются (соединяются) путем нажатия их в металлические коннекторы блока с помощью инструмента для прокалывания. Этот инструмент толкает провод в металлические контакты, которые прокалывают изоляцию и обеспечивают надежное электрическое соединение.

• IDC (соединение с прокалыванием изоляции): Коннекторы используют конструкцию IDC, которая при вставке проводов прокалывает их изоляцию, создавая надежное и стабильное соединение без необходимости удаления изоляции с проводов.

• Фиксация пар: Каждая пара проводов (обычно используемая для каждой телефонной линии) прокалывается в соответствующую прорезь на блоке.

• Организация пар проводов: Блок 66М организован в 50 рядов, каждый ряд обслуживает одну пару проводов (обычно два провода на каждую телефонную линию). Это позволяет организовать управление кабелями, что особенно полезно для монтажных работ с несколькими телефонными линиями.

• Цветовая маркировка и обозначение: Провода часто имеют цветовую маркировку, что позволяет техникам легко идентифицировать линии. Блок также может быть маркирован для быстрой идентификации, что помогает в диагностике неисправностей и будущем внесении изменений.

• Перемычки и перекрестные соединения: Левая и правая стороны каждого ряда часто используются для перекрестного соединения проводов. Короткие перемычки (также закрепленные методом прокола) могут соединять одну группу соединений с другой, позволяя прокладывать маршруты или подключать определенные линии к определенным устройствам или сетям.

• Функциональность распределительной панели: В более крупных системах блок 66M служит точкой распределения, где можно осуществлять подключения к различным частям здания или инфраструктуры сети.

• Легкое тестирование: Конструкция позволяет технологиям проверить отдельные линии, подсоединяя тестовые зажимы или провода непосредственно к блоку, что упрощает диагностику проблем.

• Простое обслуживание: Любые поврежденные линии или соединения можно легко переподключить, повторно прокалывая провода, или переместить, используя возможности перекрестного соединения.

• Добавление новых линий: Добавление новых соединений или перераспределение существующих на блоке 66M является простым процессом. Добавляя больше проводов и повторно прокалывая соединения, систему можно расширить по мере необходимости.

• Модульная переконфигурация: Перекрестные соединения и перемычки можно регулировать для изменения маршрутизации или функции отдельных линий без нарушения первичной проводки.

• Поддержка голоса и данных: Хотя 66M-блоки в основном используются для аналоговых голосовых систем, они также могут поддерживать линии низкой скорости передачи данных, такие как DSL. Однако для данных более высокой скорости часто предпочитаются другие типы блоков (например, 110-блоки).

В целом, 50-парный S 66M-блок для прокладки кабеля является эффективным и организованным решением для управления несколькими телефонными или линиями низкой скорости передачи данных, обеспечивая надежные соединения и облегчая работу технических специалистов по обслуживанию, поддержке и расширению коммуникационных систем.

? ? Основные характеристики?? ?

• Соединение с изоляционным перемещением

• Без очистки проводов, без винтов и пайки

• Надежные соединения

• Модульный дизайн и монтаж

• Герметичное соединение

• Вставка провода одним движением

• Один предварительно проводной самцовый коннектор Amphenol облегчает монтаж и экономит время.

• Дизайнер для данных, голоса, систем АТС и низковольтного телекоммуникационного оборудования.

• Производительность превышает требования для соединительной аппаратуры категории 5e, указанные в TIA/EIA-568-B.2

• Прочный и стойкий материал с высокой ударной вязкостью и огнестойким свойством.

• Включает съемную монтажную скобу 89D для монтажа на стену.

• Может вместить 66 стопорных клипс для блоков проводки.

• Принимает провода диаметром от 22 до 26 AWG.

? ? Схемы?? ?

? ? Фото упаковки??

? ? Данные заказа?? ?
