Внешний кабель ADSS для воздушной высоковольтной передачи электроэнергии

Краткое описание

Вещественный самонесущий оптический кабель, состоящий полностью из диэлектрических материалов, содержащий необходимые системы поддержки и способный быть непосредственно подвешен на неметаллических оптических кабелях на опорах электропередач.

Обмазка

PE-обмазка: обычная полиэтиленовая обмазка. Используется для линий электропередачи напряжением ниже 110 КВ.

AT-обмазка: Обмазка, защищающая от электрических следов. Используется для линий электропередачи напряжением выше 110 КВ. Необходимые системы поддержки и неметаллические оптические кабели, которые могут быть непосредственно подвешены на опорах электропередач.

Характеристики

(1) Особенно разработан для систем электроснабжения, представляет собой полностью изолированный самонесущий воздушный оптический кабель, в структуре которого отсутствуют металлические материалы;

(2) Полностью изолированная структура и высокий показатель прочности на разряд способствуют монтажу и строительству воздушных линий электропередачи с работами на токоведущих частях, не влияя на работу линий;

(3) Использование материалов с высокой прочностью на растяжение и антифибровыми свойствами позволяет выдерживать сильное растяжение, удовлетворять требованиям большого пролета воздушных электропроводов и предотвращать клюванию птицами и выстрелами людей;

(4) Коэффициент теплового расширения оптоволоконного кабеля ADSS относительно невелик. При больших изменениях температуры кривизна линии кабеля меняется очень мало. Кабель легкий, на него меньше воздействует нагрузка от снега и ветра.

Преимущества

Государственный стандарт для обычных оптоволоконных кабелей четко определяет механическую прочность, которую должны иметь оптоволоконные кабели с различными способами использования (например, воздушные, трубопроводные, прямозакладные и т.д.). Оптоволоконный кабель ADSS является самоопорным воздушным оптоволоконным кабелем, поэтому он должен не только выдерживать длительное воздействие собственной тяжести, но и быть способен выдерживать испытания естественной среды. Если механическое проектирование оптоволоконного кабеля ADSS нерационально и не подходит для местной погоды, то в кабеле могут возникнуть опасные ситуации, и его срок службы будет сокращен. Поэтому каждый проект с использованием кабеля ADSS должен быть основан на естественной среде и пролетах маршрута кабеля. Расстояние между опорами при монтаже кабеля ADSS может достигать 1800 метров/отрезок, кабель обладает высокой устойчивостью к высокому напряжению, хорошей устойчивостью к электрохимической коррозии и защиты от молний. Он может быть прокладен на опорных башнях электропередач с напряжением 500 кВ и имеет высокую стойкость к попаданию пуль. Как правило, выстрел из пневматической пушки на расстоянии 10 метров не приведет к повреждению кабеля и возникновению неисправностей. Кабель также обладает высокой устойчивостью к низким температурам и хорошей адаптацией к окружающей среде. Оптоволоконные кабели прокладываются независимо, не зависят от линий электропередачи, что делает строительство и обслуживание более удобными, и не требуется отключение электроэнергии. Оптоволоконные кабели также относительно недорогие.

Уведомление о заказе

a. Необходимо указать сценарии использования, такие как горные леса, переправа рек, мосты, подводное пространство, трубопроводы, ветряные электростанции и т.д.

b. Необходимо предоставить требования к дизайну, такие как количество сердечников, модель, пролет и требования к материалам оболочки

c. Пожалуйста, укажите необходимые типы оптоволоконных кабелей, включая структуру центральной трубки и структуру слоистого скрутного типа

d. В случае индивидуального заказа необходимо предоставить другие известные подробные технические параметры или чертежи конструкции

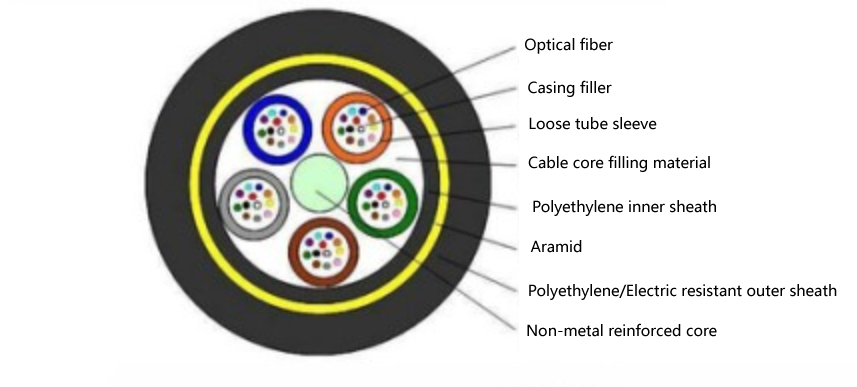

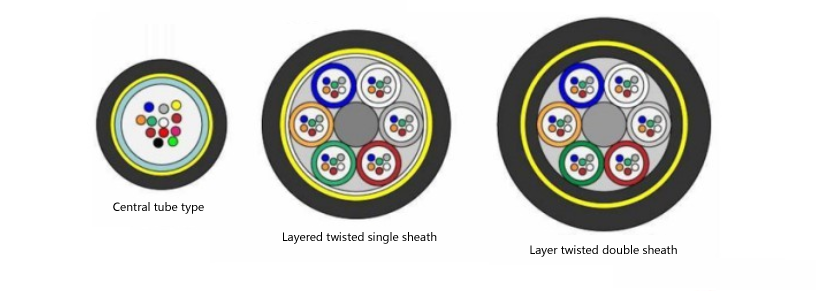

Типы и схема заполнения АДСС-оптоволоконных кабелей

?

?
