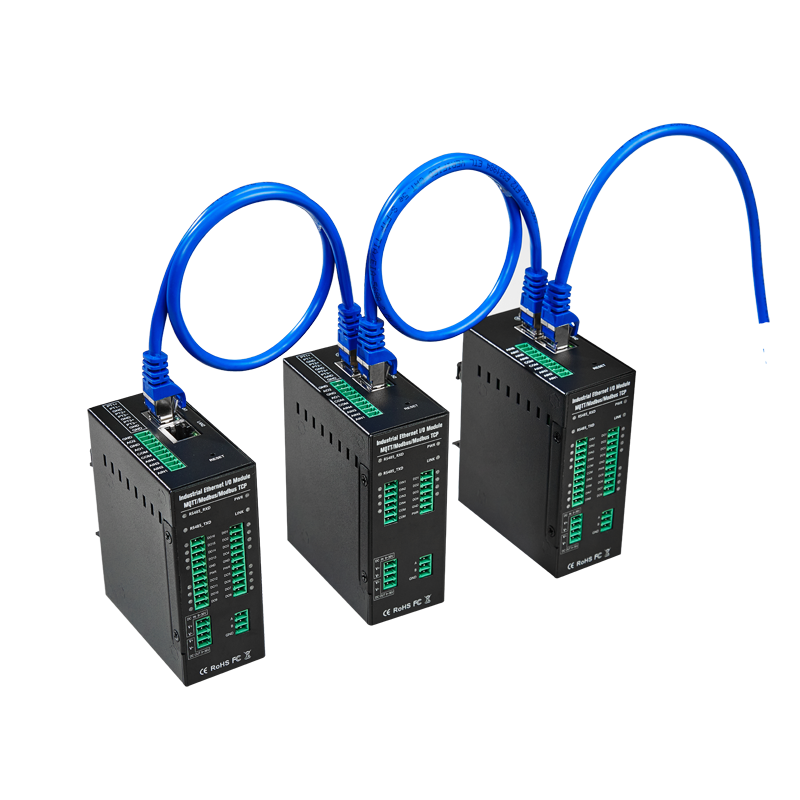

16CH удаленный модуль ввода-вывода поддерживает транзисторный выход с коммутацией по коллектору для автоматического управления

The M?Series?Modbus удаленный модуль ввода/вывода представляет собой промышленный классный, изолированный по конструкции, высокодостоверный, высокостабильный и высокоточный модуль сбора данных, встроенный 32-битный высокопроизводительный микропроцессор MCU, снабженный интерфейсом RS485. ?Он имеет несколько входов/выходов, поддерживает стандартный Modbus RTU, может быть интегрирован в системы SCADA, OPC-серверы, HMI и другие системы автоматизации. Он предназначен для работы в жестких условиях промышленного применения и широко используется в различных системах промышленной автоматизации, системах безопасности и наблюдения, автоматических системах измерения и управления.

The M?Series Modbus?удаленный модуль ввода/вывода обеспечивает различные Порты ввода/вывода для различных приложений. Включает цифровые входы с оптическим развязом, совместимые с сухим и влажным контактами, поддерживает максимум 10 МГц высокоскоростной счетчик импульсов, DIN1 можно использовать для кодирования, цифровые выходы поддерживают частоту 10 Гц~300 кГц высокоскоростного выхода импульсов или выходы через реле, DO1 поддерживает ШИМ выход высокоскоростных импульсов, коэффициент заполнения выходного сигнала от 10 до 90%; DO2 можно использовать для управления направлением движения шагового двигателя,?iИзолированные 12-битные аналоговые входы, поддерживают напряжение 0~5В,?0~10В,?ток 4~20мА,?0~20мА аналоговый сигнал, 12-битные аналоговые выходы, поддерживают выход аналогового сигнала 0~10В постоянного тока. Входы сопротивления термодатчиков совместимы с 2/3-проводными PT100 и PT1000. Все порты ввода/вывода имеют?высокую частоту дискретизации и специальную фильтрационную стратегию для обеспечения их надежности..

М?Series Modbus?модуль удаленного ввода/вывода может работать в широком диапазоне рабочих напряжений, диапазон составляет 12 ~ 36В постоянного тока с защитой от неправильной полярности. Также он обеспечивает 1 канал выхода напряжения 12~36В постоянного тока для внешнего устройства, чтобы сократить затраты на проводку.

?Основные характеристики

??Встроенный 32-битный высокопроизводительный микропроцессор МКУ, встроенный сторожевой таймер;.

??Питание 12~36 В постоянного тока с защитой от перегрузки напряжения и неправильной полярности;

??Оптически изолированный цифровой вход (совместим с сухим или влажным типом);

??DIN1 поддерживает высокоскоростной импульсный счетчик с максимальной частотой 10 МГц, может быть использован для измерения кодового сигнала;

??Цифровый выход (Sink) или релейный выход, поддерживает высокоскоростные импульсы с частотой от 10 Гц до 300 КГцвыход;

? DO1 поддерживает ШИМ выход высокоскоростных импульсов, коэффициент заполнения выходного сигнала от 10 до 90%;

? DO2 можно использовать для управления направлением шагового двигателя;

? Изолированный аналоговый вход, 12-битовая разрешающая способность, поддерживает 0~20 мА,4~20мА, 0-5 В постоянного тока, 0-10 В постоянного тока;

? AАналоговый выход, 12-битное разрешение, поддерживает 0-10 В постоянного тока;

??Вход для терморезистора, поддерживает датчики сопротивления PT100 и PT1000, совместим с 2- или 3-жильными схемами;

??Высокая частота выборки и специальная стратегия фильтрации?для обеспечения надежности;

??1 последовательный порт RS485, поддерживает подчиненный режим Modbus RTU;

??Предоставляет 1 канал выходного напряжения постоянного тока для внешнего устройства, что экономит затраты на проводку;

??Указатели на светодиодах отображают статус работы, есть кнопка сброса для перезагрузки, что упрощает монтаж и настройку на месте;

??Используется металлическое кожухо, класс защиты IP30. Металлическое кожухо и система безопасности электрически изолированы, особенно подходят для промышленных применений на местности;

??Малые габариты, L105 * W88 * H30 мм, совместим с монтажом на стену и монтажом на промышленную рельсу DIN35 мм.

Технические характеристики
