Станок для резки и фаски стальных труб с разъемной рамой

Простая инструкция:

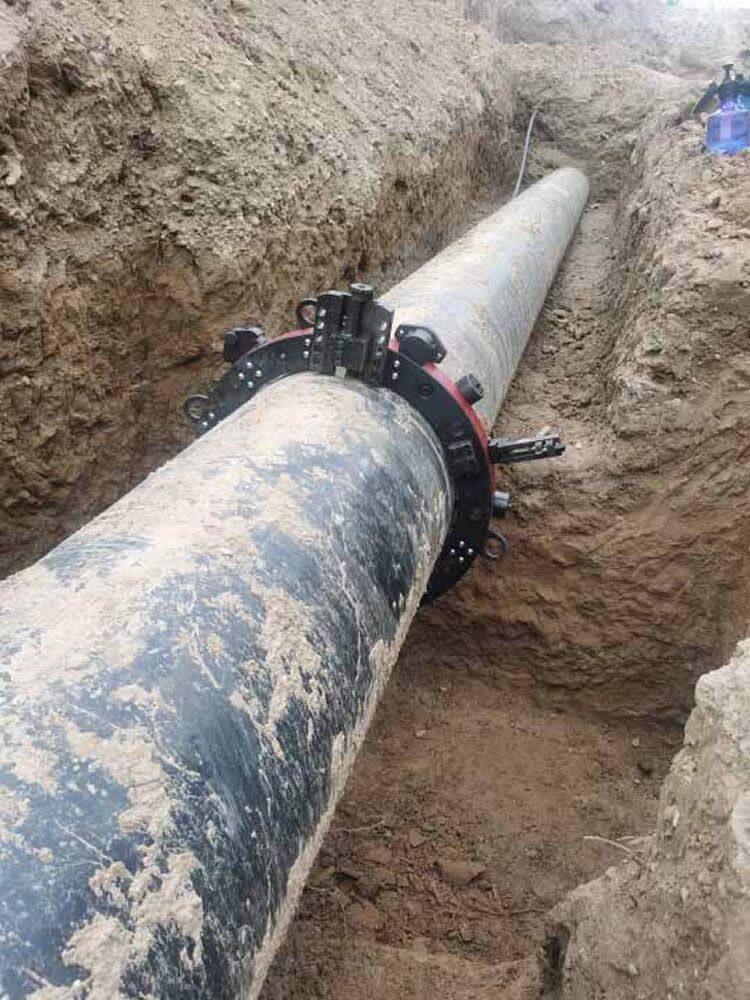

Сегментированная машина для резки и скосин труб имеет портативный дизайн и открытую кольцевую структуру. Она может быть легко закреплена и использована для резки в любом месте на конце трубы или на самой трубе путем сборки и разборки. Всего используется 22 стандартных оборудования для резки и создания скосов на различных трубных фитингах из сплавов, таких как углеродистая сталь и нержавеющая сталь, с наружным диаметром от 4’’ до 62.’’' (102 - 1524 мм), максимальный диаметр обрабатываемой трубы составляет 1524 мм, а максимальная толщина стенки - 120 мм.

Характеристики продукта и преимущества:

1.Может обрабатывать углеродистые, нержавеющие и легированные трубы различного качества и материалов;

2.Может обрабатывать U-образные, V-образные, двойные V-образные, J-образные и составные скосы;

3.Разборная структура, которая позволяет быстро устанавливать внешнюю фиксацию в любое место на наружной стенке трубы при эксплуатации, занимает мало места;

4.Приварное раздвижное фиксирующее плиту, которое можно установить в любом месте трубопровода

Фиксирующая плита изготовлена из высокопрочного авиационного алюминия, который легкий и прочный;

5.Двухрельсовая конструкция зубчатого колеса обеспечивает равномерное распределение усилий и стабильную работу;

6.Полностью закрытый патрон, однорельсовая конструкция, червячный механизм и трапецеидальный винт, стабильный и надежный;

Автоматический возврат с одноточечным инструментом подачейкой, с бесконечно регулируемым количеством подачи;

7.Применение сверхтвердых и износостойких резцов, высокая эффективность и долгий срок службы;

8.Полностью холодный способ резки, без термически измененной зоны и без изменения материала трубы;

9.Многоточечная и многостильная система зажима: надежно закрепляет оборудование на трубопроводе;

10.Бесконечно переменная система подачи: низкий зазор в работе, точная подача;

11.Система подшипников эксцентрикового регулирования с низким коэффициентом трения обеспечивает стабильность оборудования и продлевает срок его службы;

12.Система регулируемых опор высокой прочности, без сквозных отверстий или разрывов в корпусе, обладает высокой целостностью и равномерным распределением нагрузки;

Все дополнительные детали мероприятия имеют удобную быстросъемную систему соединения, что делает установку простой и эффективной

13.Доступно множество функциональных аксессуаров, включая оправку для компенсации округлости, аксессуары для сверления и фрезерования, аксессуары для нарезки наружного диаметра, аксессуары для расточки внутренних поверхностей, аксессуары для удаления 3PE антикоррозионного слоя, аксессуары для мостовой оправки, аксессуары для установки в узких зазорах, комплект для обратной установки, аксессуары для позиционирования высокоскоростных канавок, комплект для автоматического центрирования и натяжения и т.д.

14.Варианты привода двигателя включают электрический, пневматический, ЧПУ, гидравлический и т.д.
