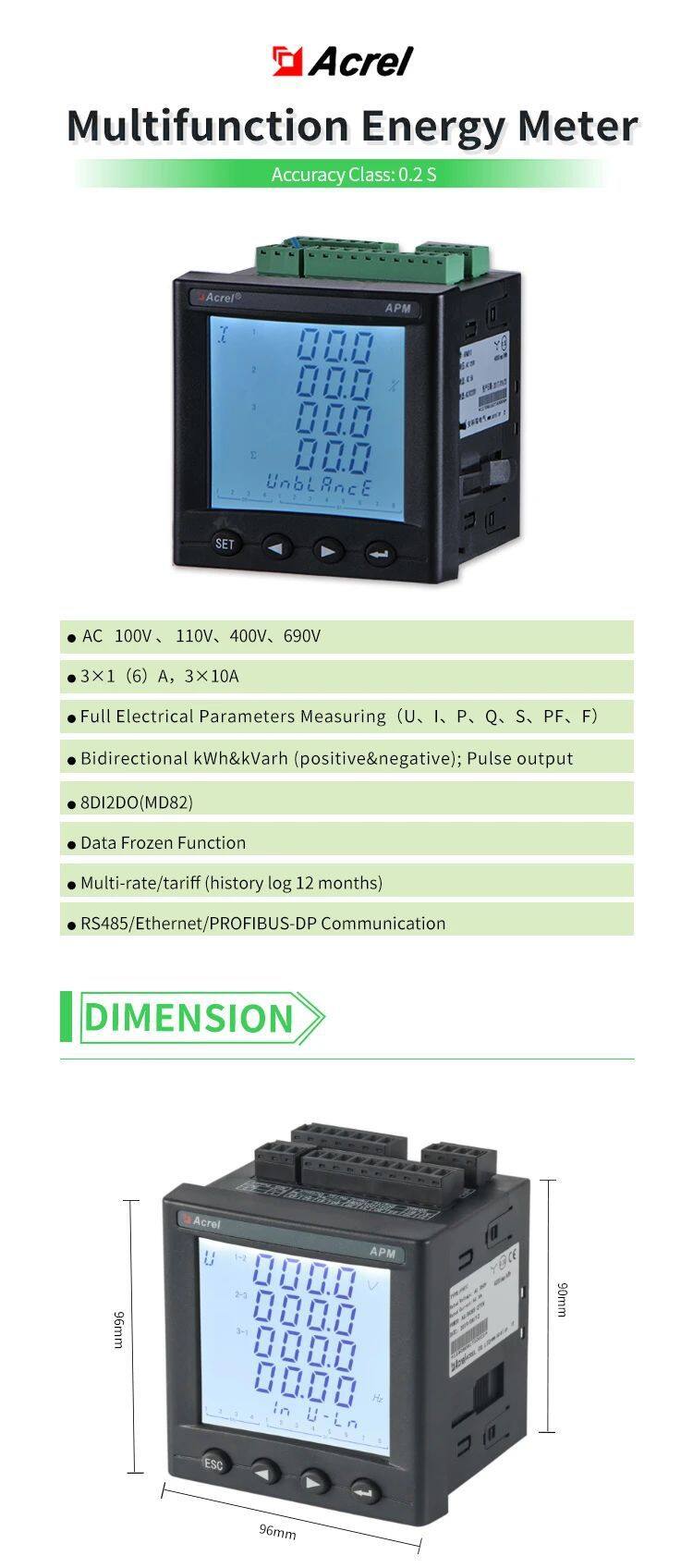

Надежный счетчик электроэнергии трехфазный интеллектуальный цифровой панельный Acrel APM830/MLOG / многофункциональный программируемый счетчик электроэнергии

Технические параметры

Показатель

Сигнал

Электросеть

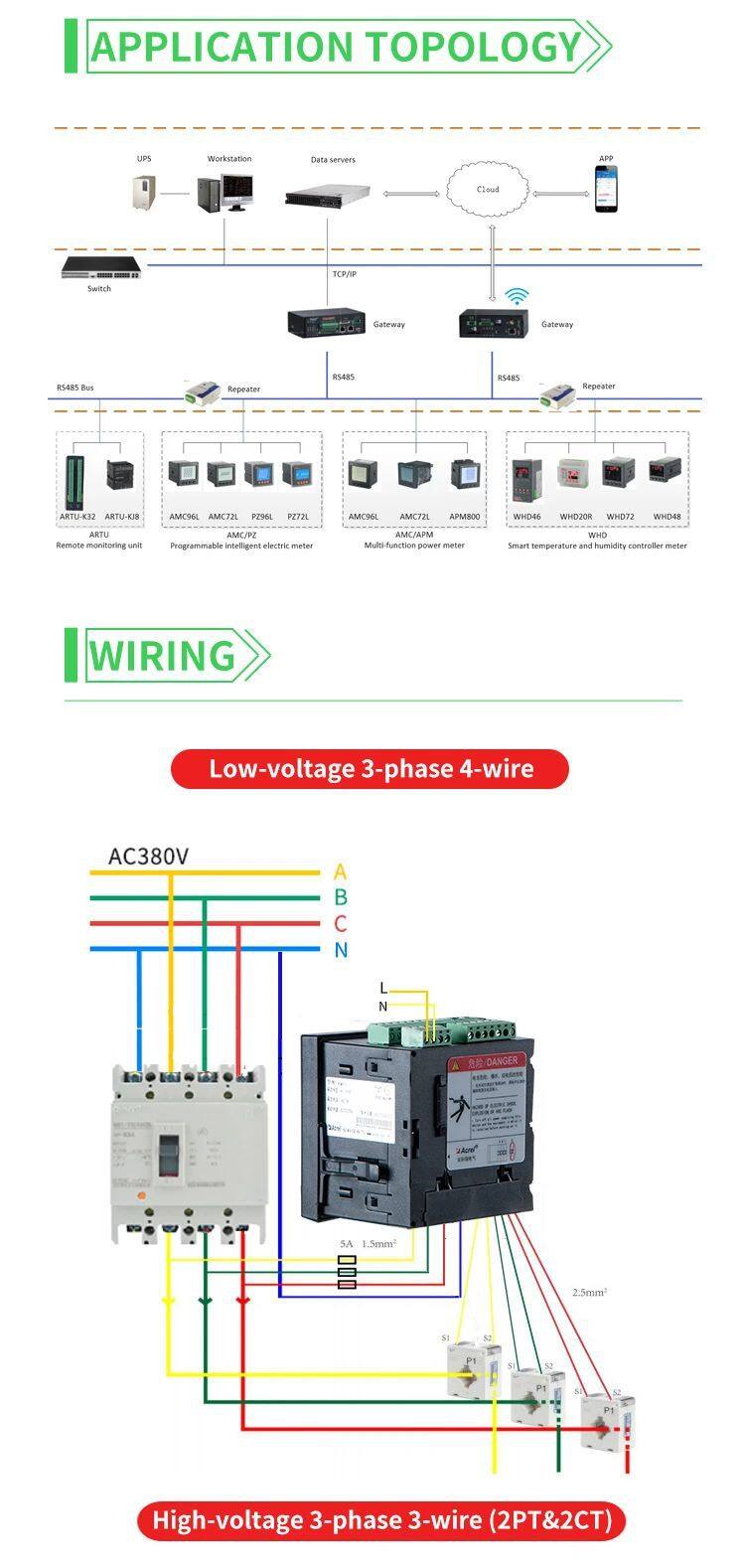

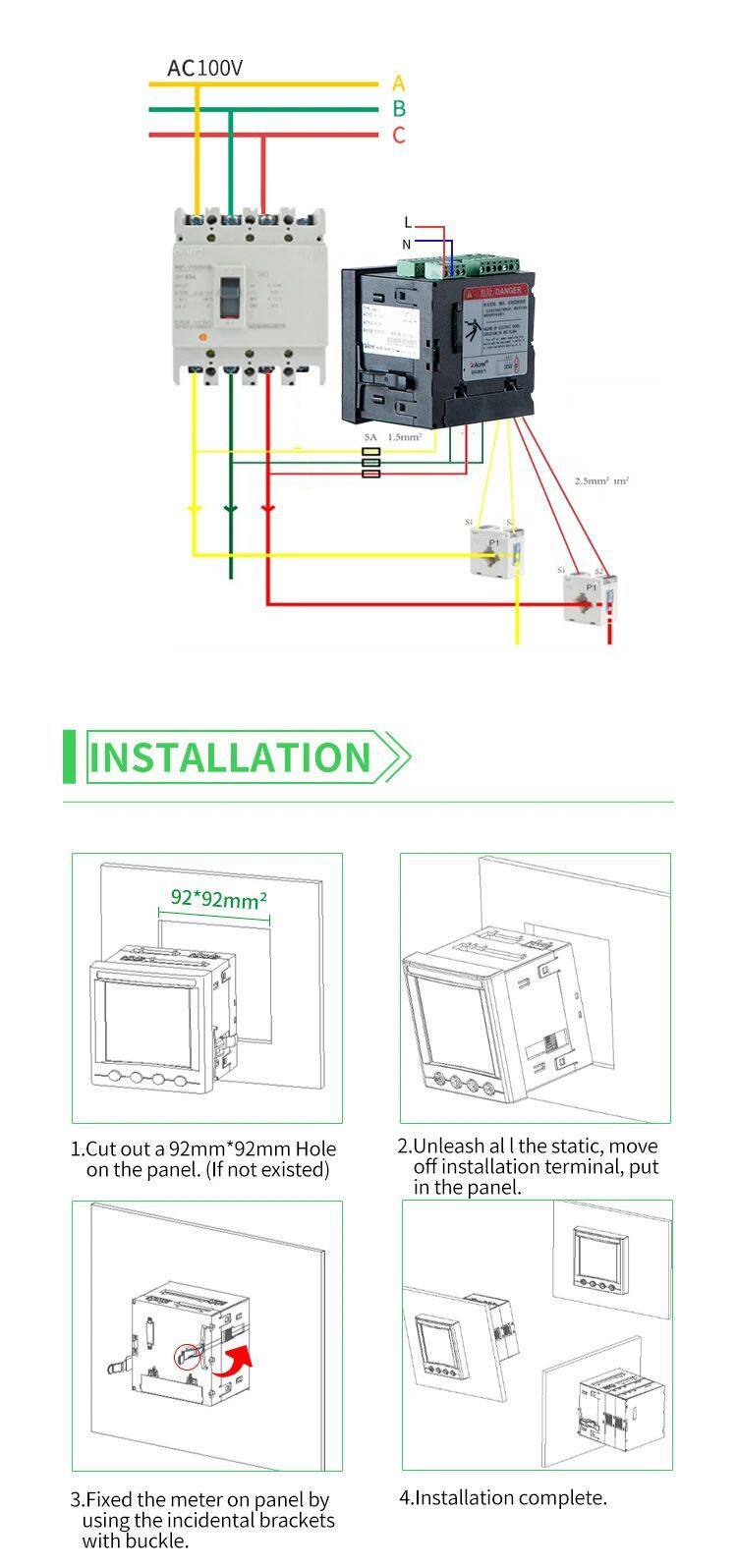

Трехфазная трехпроводная, трехфазная четырехпроводная, см. схему подключения;

Частота

45-65 Гц;

Напряжение

Номинальное значение:AC 100V.110V.400V.690V;

Перегрузка: 1,2 раза номинальное значение (непрерывно); 2 раза номинальное значение / 1 секунда;

Потребляемая мощность: <0,5 ВА (на каждый канал);

Ток

Номинальное значение: AC 1A, 5A, поддерживает подключение 4 мм² провода;

Перегрузка: 1,2 раза номинальное значение (непрерывно); 10 раз номинальное значение/1 секунда;

Потребляемая мощность: <0,5 ВА (на каждый канал);

Точность измерения

Напряжение.ток и мощность

класс 0.5s/класс 0.2s (APM800.APM810/APM801)

Активная мощность

класс 0.5s/класс 0.2s (APM800.APM810/APM801)

Реактивная мощность

класс 2

Гармоники

1%(2-я~42-я).2%(43-я~63-я)

Входы переключателей

Входы сухих контактов, встроенное питание;

Релевая выходная сигнализация

Тип контакта: открытый контакт в основной части, переключающий контакт в модуле;

Нагрузка контакта:переменный ток 250В/3А, постоянный ток 30В/3А;

Импульсный выход энергии

Режим выхода: Оптикоэлектронный импульс с открытым коллектором;

Импульсная константа:4000(5А).8000(1А) имп/кВт.ч;

Аналоговые выходные сигнализации

Постоянный ток 0 мА-20mA.4mA-20mA.0V-5V.1V-5V выход, точность класса 0,5%, нагрузочное сопротивление ≤ 500Ω;

Аналоговые входы

Постоянный ток 0mA-20mA.4mA-20mA.0V-5V.1V-5V выход, точность класса 0,5%

Мемориальная карта

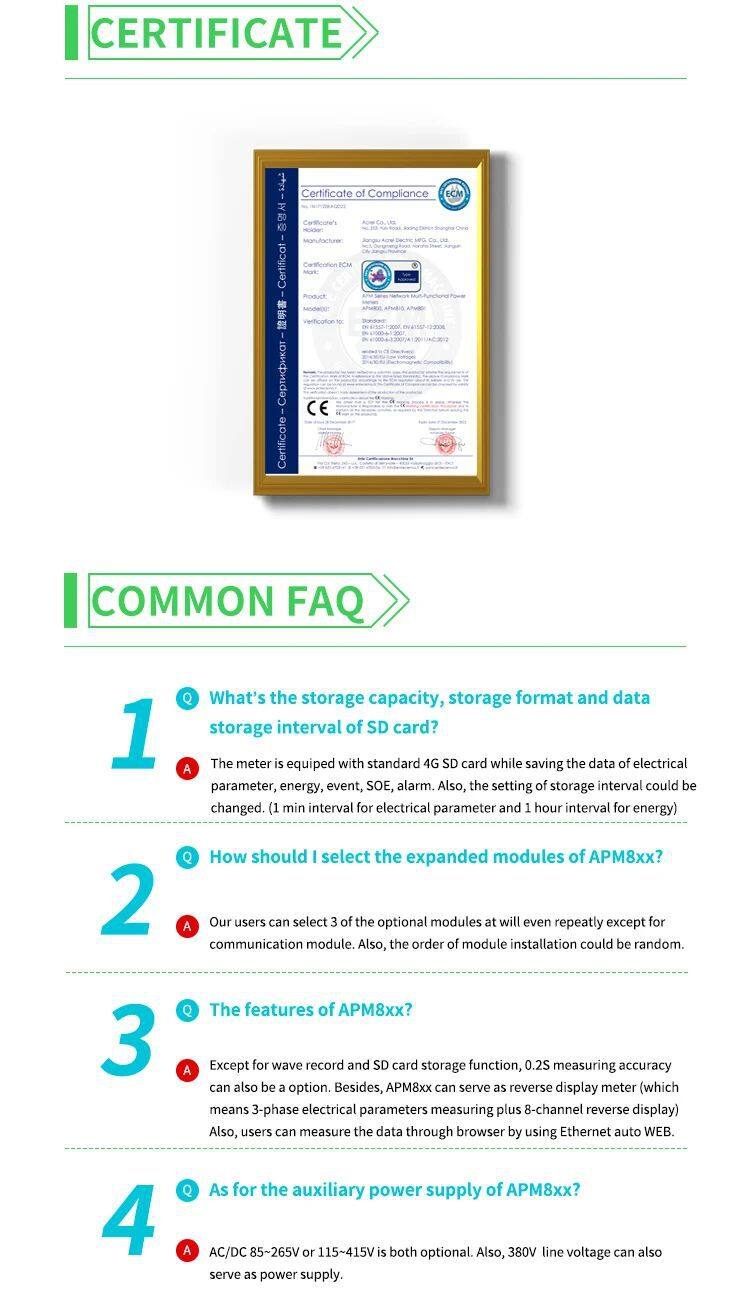

Стандартный Ёмкость:4Гб,TF-карта до 32 Гб ёмкости;

Связь

Интерфейс RS485/протокол Modbus-RTU и протокол DLT645

Интерфейс Profibus-DP/протокол Profibus-DP;

Интерфейс RJ45 (Эthernet) / протоколы Modbus-TCP, http, DHCP и другие;

Питание

Диапазон работы: AC/DC 85В-265В или AC/DC 115-415В (P2);

Потребление электроэнергии: Потребление электроэнергии основной части ≤ 15 ВА;

Безопасность

Прочность по промышленной частоте напряжения

Напряжение промышленной частоты между корпусом и вспомогательным источником питания, каждым входным и выходным группой клемм составляет переменное напряжение 4 кВ/1 мин;

Напряжение промышленной частоты между вспомогательным источником питания и каждым входом и каждой выходной группой клемм составляет переменное напряжение 2 кВ/1 мин;

Напряжение промышленной частоты между входом напряжения и другими входными/выходными группами клемм составляет переменное напряжение 2 кВ/1 мин;

Напряжение промышленной частоты между входом тока и другими входными/выходными группами клемм составляет переменное напряжение 2 кВ/1 мин;

Напряжение промышленной частоты между выходом реле и другими входными/выходными группами клемм составляет переменное напряжение 2 кВ/1 мин;

Напряжение промышленной частоты между каждой группой клемм входа переключателя, коммуникации, аналогового выхода и импульсного выхода составляет переменное напряжение 1 кВ/1 мин;

Сопротивление изоляции

Входы.выходы к корпусу >100 МΩ;

Электромагнитная совместимость

Соответствует стандарту IEC 61000 (уровень 4);

Уровень защиты

Панель индикации IP52

Среда эксплуатации

Температура эксплуатации: от -20 °C до +65 °C;

Температура хранения: от -20°C-до +70°C;

Относительная влажность: ≤95% без конденсации;

Высота над уровнем моря: ≤2500 м;

Стандарты

IEC 60068-2-1

IEC 60068-2-2

IEC 60068-2-30

Экологические испытания - Часть 2-1: Испытания. Испытание А: Холод (IDA)

Часть 2-1: Испытания. Испытание Б: Сухой нагрев

Часть 2-30: Испытания. Испытание Db: Влажный нагрев, циклический (12+12 ч)

IEC 61000-4

Электромагнитная совместимость - Методы испытаний и измерений

IEC 61557-12

Электробезопасность в системах распределения низкого напряжения до 1000 В переменного тока и 1500 В постоянного тока - Оборудование для испытаний, измерений или контроля защитных мер - Часть 12:

Устройства для измерения и контроля характеристик (PMD)

?IEC 62053-22

Электрические счетные приборы (переменный ток) - Особые требования - Часть 22: Статические счетчики активной энергии (классы 0,2s и 0,5s)
