Интерфейсный преобразователь инвертора фотоэлектрической энергии в сочетании с преобразователем протокола 698 для обеспечения сбора информации о генерации и потреблении электроэнергии инвертором

1 Обзор продукта

Фотovoltaic интерфейсный адаптер DAQ-GP-485PIA (далее - адаптер) разработан нашей компанией в соответствии с последними требованиями Государственной корпорации электросетей Китая в области фотоэлектрической энергетики. Фотovoltaic интерфейсный адаптер - это устройство, работающее совместно с фотоэлектрическим протокольным преобразователем для сбора информации о производстве и потреблении электроэнергии инвертора. Поддерживает производителей фотоэлектрических инверторов, таких как Jinlang, Guliwat, Goodway, Huawei, Ottai, Sunshine Power, Chint, Sanjing, Shouhang, Magray, Elsevier и Hewang. Используется для переключения между системой сбора информации о потреблении электроэнергии отдельного инвертора и двойной основной авторизацией на облачной платформе производителя. Расширяет исходный коммуникационный порт RS485 инвертора до двух каналов. При этом на одном канале обеспечивается бесперебойная коммуникация на облачной платформе производителя, а другой RS485 порт подключается к фотоэлектрическому протокольному преобразователю, чтобы обе главные станции могли нормально собирать данные и выдавать управляющие команды.

Структура переключения использует управление микроконтроллером ARM MCU для осуществления выбора канала. По умолчанию выбирается канал RS485 связи производителя. При коммуникации с преобразователем протоколов отправляется команда переключения для перехода на канал RS485 электрической сети. После завершения связи снова переключается на канал связи производителя. Адаптер должен иметь единообразную основную структуру и обеспечивать коммуникацию и контроль инверторов с разными интерфейсами путем замены авиационных разъемных проводов, соответствующих интерфейсу инвертора.

2 Философия обслуживания

Наша компания с solemnim обязуется:

Вы приобретаете не только продукты, но и получаете внимательный и продуманный технический поддержку услуг!!! (=^ _ ^=)

Этот продукт может быть соединен и установлен на месте обычным рабочим! Никакой настройки не требуется!

Мы предоставляем бесплатную удаленную консультацию, удаленную конфигурацию и настройку услуг, а также отправляем данные на облачную платформу, указанную пользователем.

Бесплатная консультационная служба по решению проблем Интернета вещей!

3 Стандарта исполнения

DL/T698.31-2010 "Система сбора и управления информацией о электроэнергии. Часть 3-1. Технические спецификации для терминала сбора информации о электроэнергии. Общие требования"

DL/T698.35-2010 "Система сбора и управления информацией о электроэнергии. Часть 3-5. Технические спецификации для терминала сбора информации о электроэнергии. Особые требования для терминала централизованного снятия показаний счетчиков электроэнергии на низком напряжении"

Q/GDW1375.3-2013 "Типовые спецификации для системы сбора информации о потреблении электроэнергии промышленными потребителями. Часть 3: Типовые спецификации для сборщика"

Q/GDW1374.2-2013 Технические спецификации для системы сбора информации о потреблении электроэнергии промышленными потребителями. Часть 2: Технические спецификации для терминала централизованного снятия показаний счетчиков электроэнергии

Протокол коммуникации для сбора информации о электроэнергии, ориентированный на объекты

Технические спецификации Государственной электрической сети Шаньдунской электрической компании для адаптера интерфейса коммуникации преобразователя протокола коммуникации для распределенной фотоэлектрической энергии в твердой форме

Технические спецификации для серии низковольтной широкополосной несущей коммуникации по электропроводам с возможностью взаимной связи и взаимодействия

4 Параметры характеристик продукта

4.1 Структурные характеристики

Метод установки: на рельсовом направляющем

Материал: ПК-пластик (корпус)

Размеры: 90 мм * 80 мм * 74 мм

4.2 Электрические характеристики

Способ питания: постоянное напряжение 5~24 В

Рабочий энергопотребление: менее 5 Вт

4.3 Характеристики рабочей среды

Температура -25 °С~70 °С, экстремальная температура -40 °С~70 °С

Относительная влажность: 10%~100% (без конденсата)

4.4 Характеристики коммуникации

Для коммуникации используется RS485. Скорость передачи данных по интерфейсу RS485 по умолчанию составляет 9600 бит/с, без контрольной суммы, 8 бит данных и 1 стоп-бит. Может адаптироваться к скорости интерфейса 485 инвертора и обеспечивать автоматическую настройку последовательного порта.

5. Монтаж на объекте

5.1 Форма монтажа

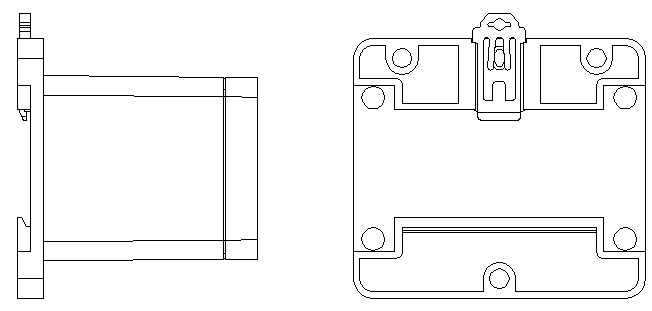

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Схема монтажа на объекте

? ? ? ? ? ? ? Конвертер имеет рельсовый способ монтажа, что обеспечивает удобную и надежный установку

5.2 Определение портов

Интерфейс 1: Установите оригинальный 4G-модуль инвертора (приемный стержень) в этом положении.

Интерфейс 2: Установите авиационный разъем на оригинальное защитное устройство (адаптер, включающий кабель длиной 1,5 метра) соответствующего 4G-модуля (приемного стержня) фотоэлектрического инвертора.

Интерфейс 3: Подключите к интерфейсу RS485 соответствующего протокольного конвертера фотоэлектрической системы (адаптер включает кабель длиной 1,5 метра).

5.3 Особенности монтажа и подключения

Распространенные проблемы подключения кабеля RS485:

Линия RS485 адаптера перепутана с линией RS485 других устройств;

Короткое замыкание между линиями A и B линии RS485 адаптера; Авиационный разъем установлен неправильно.

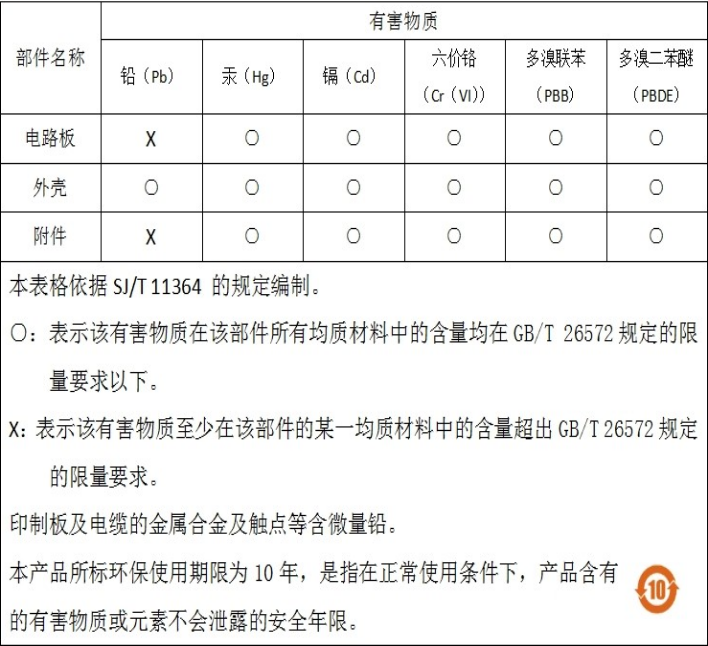

Названия и содержание вредных веществ в 6 продуктах

7 Транспортировка и хранение

Этот продукт не должен подвергаться сильным удару при транспортировке и распаковке. Готовые изделия должны храниться на полках в исходной упаковке, высота штабелирования не должна превышать 5 слоев. Хранилище должно быть чистым, температура окружающей среды должна быть в диапазоне от -45 °C до +85 °C, относительная влажность не должна превышать 75%. Воздух должен быть свободен от коррозионных газов и плесени.

8 Предостережения

Если возникнет одна из следующих ситуаций, то хотя продукт находится в гарантийный период, бесплатный ремонт не будет предоставлен:

1. Несоблюдение правил эксплуатации или неправильное использование, приводящие к неисправности или повреждению продукта.

2. Несанкционированные изменения или неправильный ремонт, приводящие к неисправности или повреждению продукта.

3. Несправности или повреждения продукта, вызванные человеческими факторами.

4. Несправности или повреждения продукта, вызванные непреодолимыми силами, такими как землетрясения, пожары, наводнения или другие факторы.

В случае неисправности продукта, пожалуйста, свяжитесь с нашей службой поддержки клиентов как можно скорее. Благодарим за сотрудничество!
