Высокоточный пьезоактуатор PZT для растяжения оптического волокна

Пьезоактиватор PZT,растяжение оптического волокна,Высокая точность

?

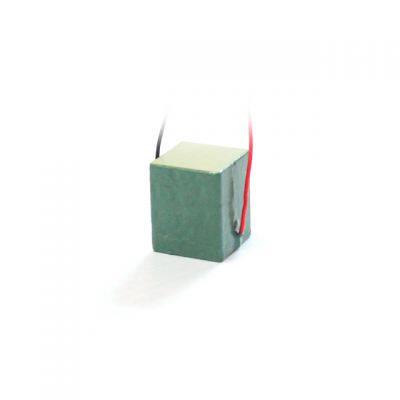

Тип: PSt150/14*14/20

?

Свойства материала

Материал: PZT (PZT5H)

Отн. диэлектрическая постоянная ε_ref:5400

Фактор потерь: 200*10^-4?

Коэффициент связи:K_P=0.62, K₃₁=0.34, K₃₃=0.68

Пьезоэффициент:d₃₁=-290 пм/В, d₃₃=+635 пм/В

Упругая податливость:?S₃₃^E?=18.1*10-12 м2/Н, S₁₁^E?=14.8*10-12 м2/Н

Частотная постоянная: Радиальная=2040 м/сек, Толщинная=1800 м/сек,

Трансверсальная=1410 м/сек,

Продольная=1370 м/сек

Качество фактора (резонанс): 70

Плотность:8г/см3

Температура Кюри: 150°С?

Удельная теплоемкость:380 Вт.с/(°К.кг)

Теплопроводность: около 1,5 Вт.с/(м.К) (в осевом направлении)

Перечисленные параметры могут значительно изменяться в зависимости от

напряженности рабочего электрического поля.

?

Температура

Рабочая температура:?-50~+100°С (в зависимости от смолы). Если >100°С, характеристики PZT будут обратимо снижены. При температуре выше температуры Кюри пьезоактуаторы будут постоянно деполяризованы.

?

Технические данные

Макс./Ход[мкм]±15%:28/20

Электрическая емкость[мкФ]±20%:14,5

Жесткость[Н/мкм]±20%:500

Резонанснаячастота [кГц]±20%:47

СопротивлениеСила [Н]:15000

Масса[г]±5%:31,3

?

Применения

?Втягивание волокна

?Активное управление вибрацией

?Пьезораздаточный клапан

?Точное позиционирование

?Пьезоизменяемое зеркало

?Пьезозахват

?Настройка лазерной резонатора
