CKSG Низковольтный рядный реактор

CKGS Рядные реакторы низкого напряжения

Сухопорные реакторы с сердечником применяются в электросетях с частотой тока 50 Гц и номинальным рабочим напряжением 6~35 кВ. Сухопорные реакторы с сердечником являются важным вспомогательным оборудованием для устройств компенсации реактивной мощности электросетей. При компенсации емкостной реактивной мощности конденсаторы часто подвергаются воздействию гармонических токов, пусковых токов при включении и эксплуатационных перенапряжений, что приводит к повреждению конденсаторов и снижению коэффициента мощности. Поэтому в переднюю часть конденсаторов необходимо устанавливать рядные реакторы для подавления и поглощения гармоник, защиты конденсаторов, предотвращения воздействия гармонических напряжений и токов, улучшения качества электроэнергии, повышения коэффициента мощности системы и увеличения срока службы конденсаторов.

Условия эксплуатации

1. Высота над уровнем моря не должна превышать 2000 метров;

2. Температура окружающей среды эксплуатации составляет от -25 ℃ до +45 ℃, относительная влажность не более 90%;

3. В окрестности отсутствуют вредные газы, горючие и взрывоопасные вещества;

4. Окружающая среда должна иметь хорошие условия вентиляции. Если устройство установлено в шкафу, необходимо установить вентиляционное оборудование.?

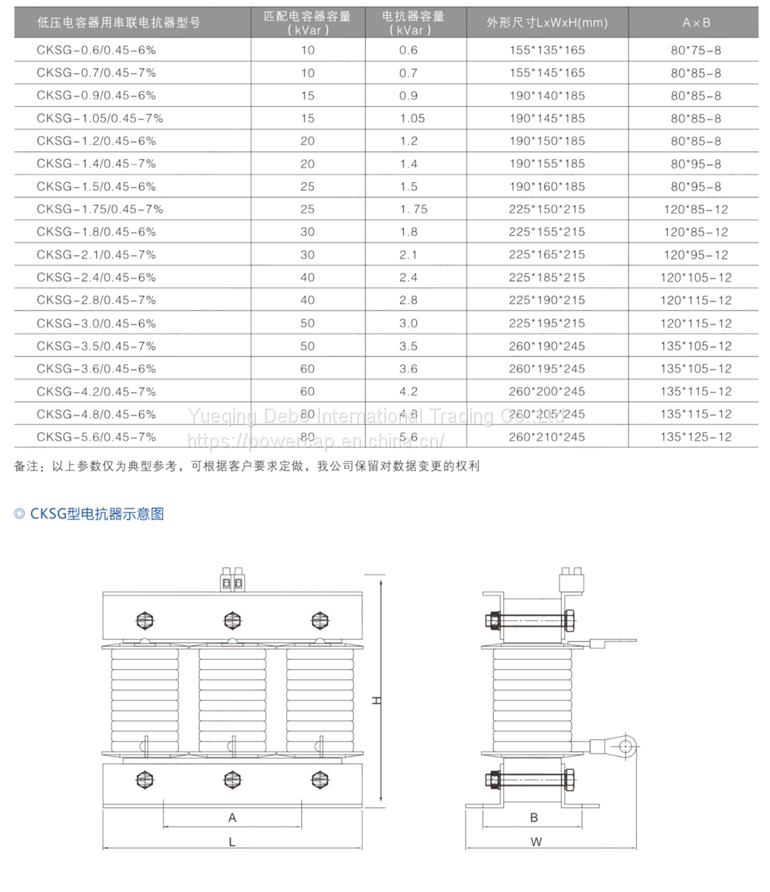

Технические параметры

1. Допустимое напряжение емкости: 0,4 кВ 0,45 кВ 0,48 кВ 0,525 кВ 0,66 кВ 0,69 кВ;

2. Коэффициент реактивности: 1% 6% 7% 12% 14%;

3. Уровень перенапряжения: 3 кВ/мин Уровень изоляции;

?B, F, H, шум ≤ 65 дБ, перегрузочная способность ≤ 1,35 раза непрерывная работа

Для системы 400В, трехфазной, напряжение сопряженного конденсатора 450В/480В
