IEC62368-1 Рисунок 47. Стальной диск

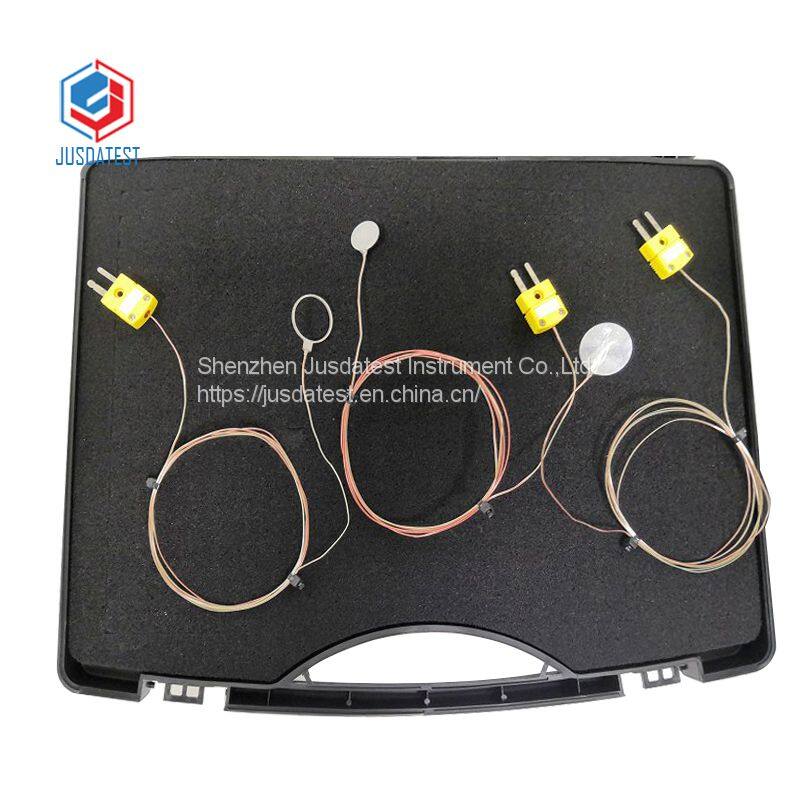

IEC62368-1:2018 Фигура 47 стальной диск. алюминиевый кольцо. алюминиевая фольга для термопары измерения температуры внешних объектов беспроводного передающего устройства питания

Беспроводной передающий устройства питания для беспроводной передачи энергии в ближнем поле может нагревать внешние металлические объекты, которые могут быть размещены близко к такому передающему устройству или на нем. Чтобы избежать ожогов из-за высокой температуры внешних металлических объектов

Используются следующие внешние объекты:

стальной диск, см. Фигура 47

алюминиевый кольцо, см. Фигура 48

алюминиевая фольга, см. Фигура 49

Беспроводной передающий устройства питания размещается в комнате при заданных температурных условиях

Тест проводится один раз с каждым внешним объектом, помещенным в непосредственный контакт с передающим устройством. Каждый тест состоит из четырех циклов:

один цикл без приемника и с внешним объектом в непосредственном контакте с передающим устройством

один цикл с приемником, помещенным в непосредственный контакт с внешним объектом

один цикл с приемником, помещенным на расстоянии 2 мм от внешнего объекта

один с приемником, расположенным на расстоянии 5 мм от постороннего объекта

Передающий модуль запускается для передачи максимальной мощности.

Примечание: Тест не предназначен для проверки температуры приемника, поэтому может быть использован любой совместимый приемник, способный получать максимальную мощность от беспроводного источника питания, и температуру приемника не обязательно контролировать.

Во время каждого цикла посторонний объект может быть перемещен на передающем модуле, чтобы найти местоположение, где возникает максимальная температура.

Во время испытаний температура постороннего объекта не должна превышать 70℃
