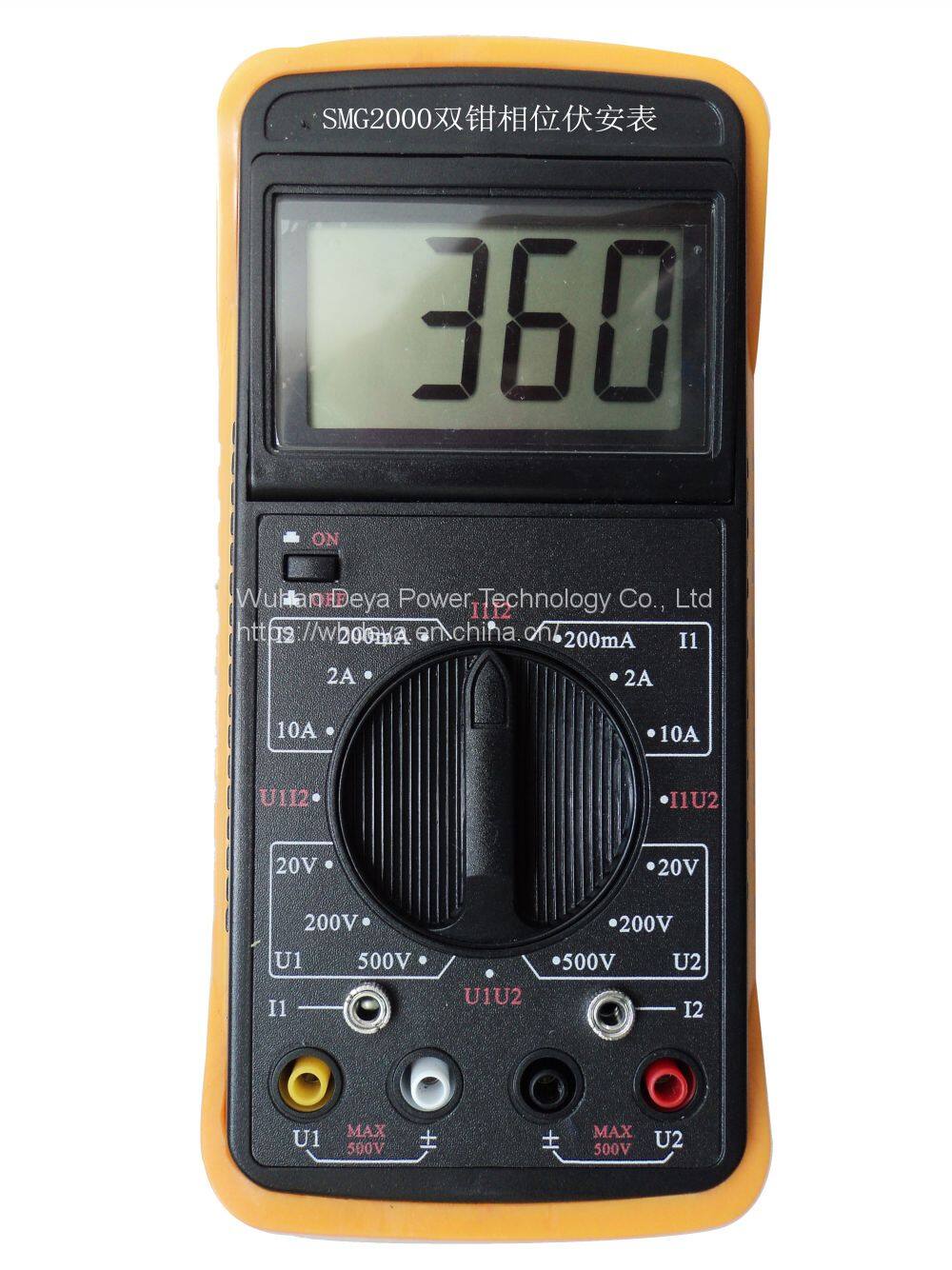

Цифровая двухфазная вольтамперометрическая щуповая зажимная приборная арматура SMG2000B

1. Обзор продукта

Этот прибор представляет собой высокоточный, недорогой, портативный измеритель с двойным каналом ввода, предназначенный для полевых измерений напряжения, тока и фазы. С помощью этого измерителя очень удобно проводить измерения фазы между U-U, I-I и U-I на месте, определять порядок фаз индуктивных и емкостных цепей и трехфазного напряжения, определять группу соединения трансформатора, тестировать вторичные цепи и систему дифференциальной защиты шин, считывать фазовые отношения между группами ТТ в системе дифференциальной защиты, а также проверять правильность подключения счетчика электроэнергии. Для ввода измеряемого тока используется зажимной токовый трансформатор, поэтому при измерении не требуется отключать измеряемую линию. При измерении фазы между U1-U2 две входные цепи полностью изолированы друг от друга, что полностью исключает короткое замыкание измеряемой линии, которое может произойти в результате неправильного подключения, и, как следствие, обгорание измерительного прибора. Экран дисплея выполнен на основе жидкокристаллического индикатора с высоким контрастом, высота символов достигает 25 мм, а угол наклона экрана может быть свободно изменен на около 70° для достижения наилучшего визуального эффекта.

Корпус прибора изготовлен из инженерных изоляционных материалов и снабжен резиновым амортизирующим защитным чехлом, что обеспечивает безопасность и надежность.

2. Технические параметры

1. Количество отображаемых цифр: три целых и половина

2. Частота выборки: 3 раза в секунду

3. Питание: одна 9В ламинированная батарея, ток питания менее 5 мА

4. Общие габариты

Размер корпуса: 192 мм × 95 мм × 55 мм

Размер корпуса зажимного устройства: 140 мм × 42 мм × 20 мм

Размер губок: Φ 7 мм × 9 мм

5. Масса

Табло: 280 г

Измерительные щупы: 2 × 200 г

6. Условия хранения

Температура: от - 10 °C до 50 °C
