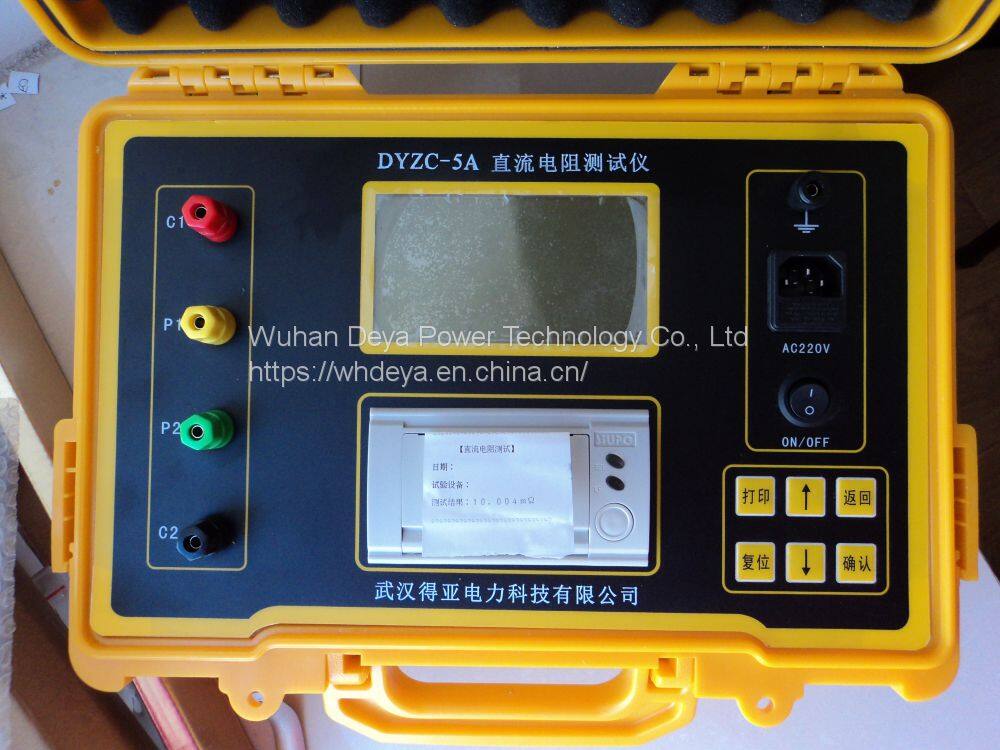

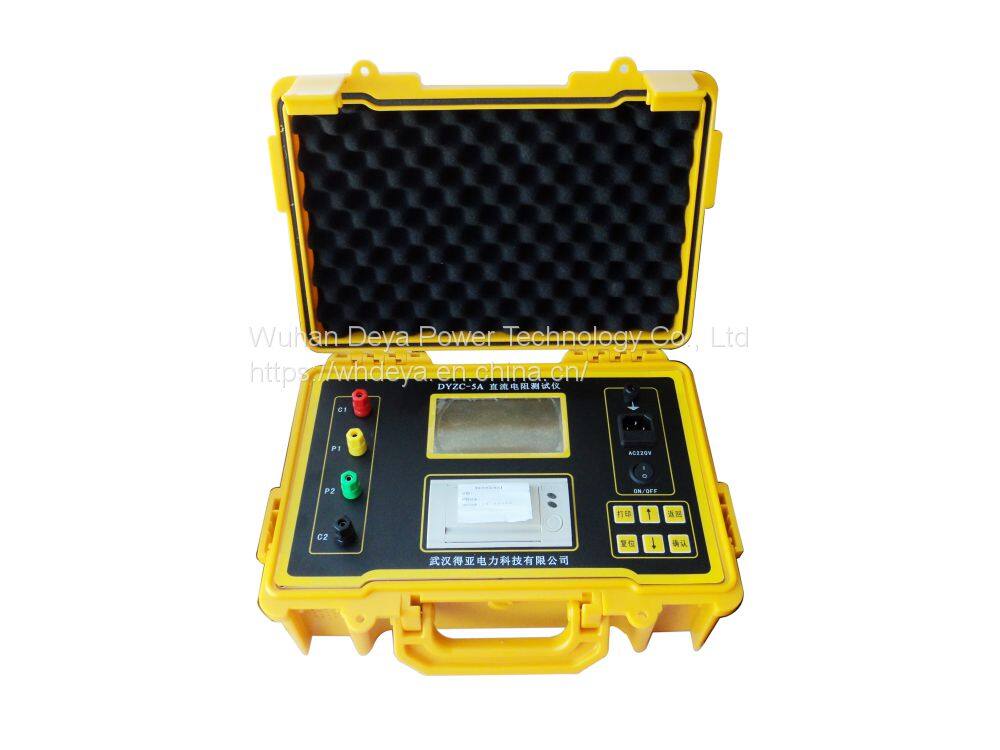

Трансформаторный измеритель постоянного сопротивления DYZC-5A

1. Обзор продукта

Измерение постоянного сопротивления обмотки трансформатора является очень важным испытательным параметром. В Нормах испытаний электрооборудования измерение постоянного сопротивления обмотки трансформатора занимает второе место в списке испытаний трансформаторов. Нормы предусматривают измерение постоянного сопротивления обмотки трансформатора при приемке, капитальном ремонте, текущем ремонте, изменении положения контактов регулятора напряжения, проверке неисправностей и предварительных испытаниях трансформатора и т. д. Цель измерения заключается в следующем:

① Проверка качества сварных соединений проводников и выводов внутри обмотки;

② Проверка надежности контакта на всех позициях регулятора напряжения;

③ Проверка наличия обрыва в обмотке или выводах;

④ Проверка правильности соединения параллельных ветвей цепи и наличия обрыва одного или нескольких проводников в обмотке, состоящей из нескольких параллельно соединенных проводников;

⑤ Проверка наличия короткого замыкания между слоями и витками.

Интерфейс прибора разработан для управления микрокомпьютером, и отображается крупный экран жидкокристаллического дисплея с подсветкой и китайскими символами. Операция проста, отображение четкое, а интерфейс человеко-машинного взаимодействия дружественный. Подсказки по процессу измерения и работе прибора ясны и полные, поэтому оператору не нужно запоминать слишком много процедур. Используется технология линейной компенсации источника тока, что обеспечивает стабильность испытаний, высокую точность измерений, высокую скорость и повышает эффективность измерений, снижая интенсивность работы оператора. Технически применяется ?четырехполюсное? измерение для устранения погрешности измерений, вызванной сопротивлением проводов и контактами. Прибор имеет функцию защиты от переvoltages и может предотвратить удар обратной ЭДС. Панельный принтер может быстро печатать результаты измерений (опционально). Малые размеры, небольшой вес, удобен в транспортировке.

Этот прибор применим для измерения и анализа индуктивного низкого сопротивления различных силовых трансформаторов, обмоток трансформаторов и т. д.

2. Технические показатели:

2.1 Основные технические показатели:

? Диапазон измерения: 0~2000 Ом. (Всего шесть передач)

? Ток испытания: 5А (20 мОм~2 Ом); 0,5А (20 Ом); 0,05А (200 Ом); 0,005А (2000 Ом).

? Разрешение: 1 мкОм (передача 20 мОм); 10 мкОм (передача 200 мОм); 0,1 мОм (2 Ом); 1 мОм (20 Ом); 10 мОм (200 Ом); 0,1 Ом (2000 Ом).

? Точность: ± 0,5%+2d

2.2 Другие:

? Потребление электроэнергии всей машины: ≤ 30 Вт

? Температура и влажность работы: 0 °С~40 °С; ≤ 85 % ВВ

? Постоянная напряженность: переменный ток 1,5 кВ 50 Гц 1 мин

? Рабочее питание: 14,8В/2,2Ач литий-ионная аккумуляторная батарея; переменный ток 220В 50 Гц (±10 %)

? Размер: 350 мм (Д) × 260 мм (Ш) × 140 мм (В)

? Вес: около 3 кг
