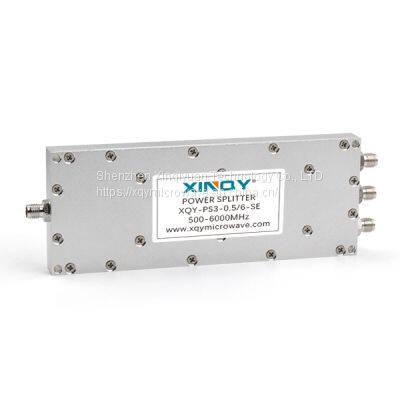

Трехходовой SMA-распределитель/комбинатор мощности 0

● Модель: XQY-PS3-0.5/6-SE
● Широкополосная частота: 0,5 - 6 ГГц
● Низкие вставные потери: ≤ 2,6 дБ
● Низкий КСВ:
КСВ входного порта: Тип. 1,24 / Макс. 1,40
КСВ выходного порта: Тип. 1,18 / Макс. 1,3
● Отличный амплитудный баланс: ± 0,8 дБ
● Высокая изоляция между портами: Тип. 25 дБ / Мин. 20 дБ
● Тип разъемов входа/выхода: SMA-Фемаль
● Доступны индивидуальные частотные диапазоны, типы разъемов и оптимизированные спецификации.

Обзор 3-канального SMA делителя мощности 0,5 - 6 ГГц

3-канальный SMA делитель мощности/комбинирующий элемент 0,5 - 6 ГГц представляет собой широкополосный радиочастотный, 3-канальный делитель/комбинирующий элемент мощности, оснащенный коаксиальными разъемами SMA-фемаль. Широкополосный частотный диапазон от 0,5 до 6 ГГц охвачен с оптимальными характеристиками. Максимальная мощность микроволнового входного сигнала до 20 Вт, которую можно обрабатывать в режиме делителя мощности, и до 1 Вт в режиме комбинирующего элемента. Доступны индивидуальные частотные диапазоны, типы разъемов и оптимизированные спецификации! Для любых вопросов о наших продуктах или кастомизации свяжитесь с нами, и мы ответим вам в кратчайшие сроки. Подробности см. в таблице параметров.

Электрические характеристики

Электрические характеристики трехканального SMA-распределителя/комбинирователя мощности в диапазоне 0,5 - 6 ГГц характеризуются максимальной вставной потерями 2,6 дБ (исключая теоретические потери 4,8 дБ), минимальной изоляцией 20 дБ, максимальным коэффициентом волнового сопротивления на входе 1,40:1 и максимальным коэффициентом волнового сопротивления на выходе 1,30:1. Равномерное распределение мощности и баланс демонстрируются максимальным амплитудным балансом 0,8 дБ и максимальным фазовым балансом 8 градусов. Для подробностей см. таблицы параметров. Широкополосные или узкополосные в зависимости от ваших потребностей, все наши распределители мощности, делители мощности и комбинирователи обеспечивают низкий коэффициент волнового сопротивления, низкие вставные потери и высокую изоляцию в широком температурном диапазоне (обычно от -55°C до +85°C).

Область применения

Помимо двухканальных распределителей/комбинирователей мощности, компания XINQY также производит трехканальные, четырехканальные, шестиканальные, восьмиканальные, десятиканальные, двенадцатиканальные и шестнадцатиканальные распределители/комбинирователи мощности, которые подходят для всех ваших приложений, например, для лабораторных работ.

Как известно, RF Power Combiner?широко применяется в тестировании в таких областях, как мобильная связь (2G/3G/4G/5G), Wi-Fi, Bluetooth, связь вещей Интернета, цифровая групповая связь, аэрокосмическая техника, военная электроника, радарная навигация и другие.

?

?

Все наши делители мощности, разделители мощности и комбинаторы могут работать в самых суровых условиях.
