Taijia фиксированного типа ультразвуковой расходомер, датчик прижимного типа, ультразвуковые расходомеры, цена ультразвукового расходомера

Показатели

Характеристики и параметры

Преобразователь

Принцип действия

Ультразвуковой расходомер на основе времени распространения

Точность

±1%

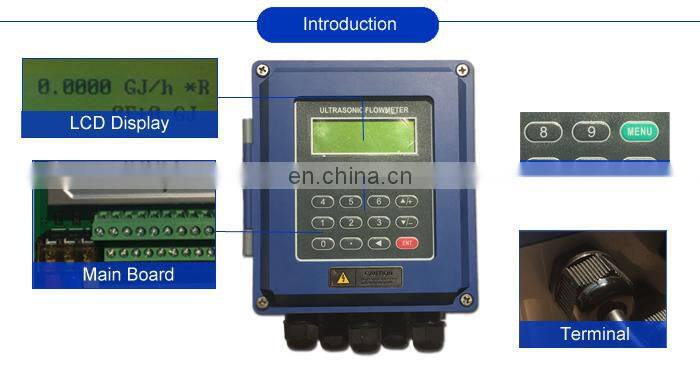

Дисплей

ЖК - дисплей 2x20 символов с подсветкой, поддерживает языки: китайский, английский, итальянский, турецкий

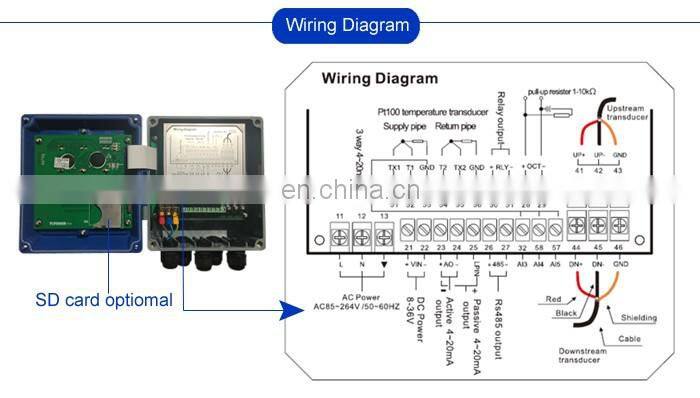

Выход сигнала

1 выход 4 - 20 мА, электрическое сопротивление 0 - 1 кОм, точность 0.1%

1 выход импульсов OCT (ширина импульса - 1000 мс, по умолчанию 200 мс)

1 реле - выход

Трехканальный вход 4-20 мА, точность 0,1%, запись сигналов, таких как температура, давление и уровень жидкости

Подключение температурного преобразователя P100 позволяет выполнить измерение тепла/энергии.

Интерфейс данных

Изолированный последовательный интерфейс Rs485, обновление программного обеспечения расходомера с помощью компьютера, поддержка протокола MODBUS.

Специальный кабель

Парный витая линия, обычно длина до 50 метров, выбор Rs485 позволяет обеспечить расстояние передачи более 1000 м

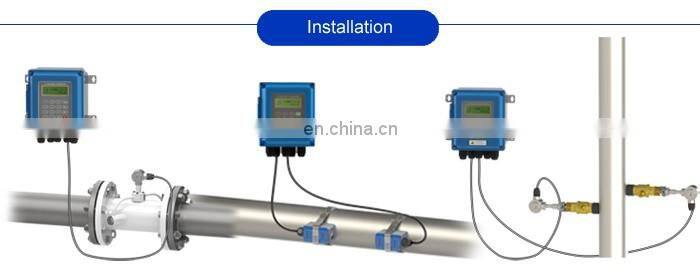

Условия установки трубопровода

Материал трубопровода

Сталь, нержавеющая сталь, чугун, медь, цементные трубы, ПВХ, алюминий, стеклопластик, допускается наличие внутреннего покрытия

Диаметр трубопровода

25 - 6000 мм

Прямая труба

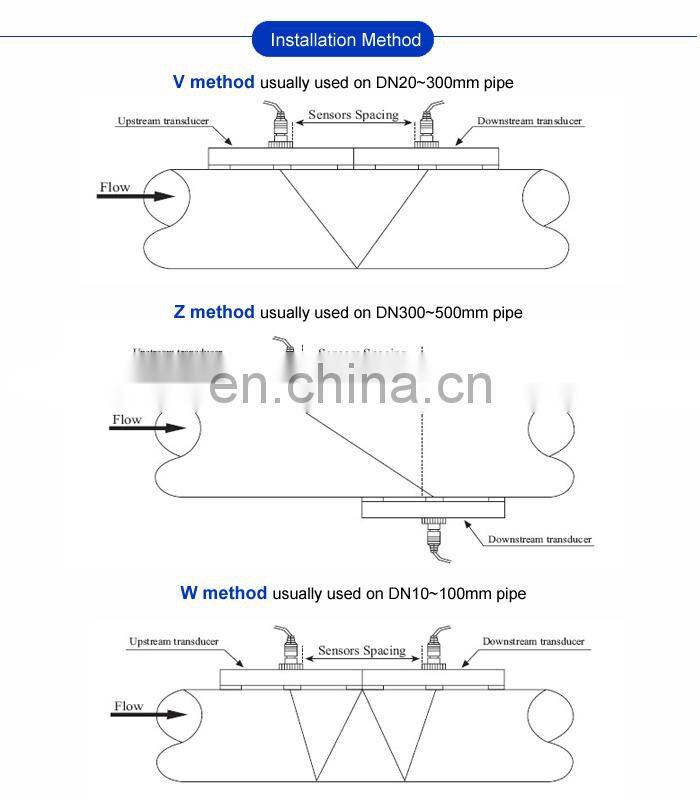

Установка преобразователя должна удовлетворять следующим условиям: на 10D перед, на 5D после и на расстоянии 30D от насоса.

Измеряемая среда

Тип жидкости

Однокомпонентные жидкости, способные передавать звуковые волны; такие как вода (горячая вода, охлаждающая вода, городская вода, морская вода, сточные воды и т.д.); сточные воды с небольшим содержанием частиц, нефть (сырая нефть, смазочное масло, дизельное топливо, мазут и т.д.); химические вещества (спирт и т.д.); промышленные стоки; напитки; ультрачистые жидкости и т.д.

Температура

-30-160℃

Замутненность

Не более 10000 ppm и малое количество пузырьков

Расход

0-±7 м/с

Температура

Преобразователь: -20-60℃; Датчик расхода: -30-160℃

Влажность

Преобразователь: 855 RH; Датчик расхода: может измерять под водой, глубина воды ≤2 м

Рабочая среда

Температура

Преобразователь: -20-60℃; Датчик расхода: -30-160℃

Влажность

Преобразователь: 855 RH; Датчик расхода: может измерять под водой, глубина воды ≤2 м

Питание

DC8-36В или AC85-264В(По выбору)

Потребляемая мощность

1,5 Вт

Габариты

132*150*85 мм(преобразователь)

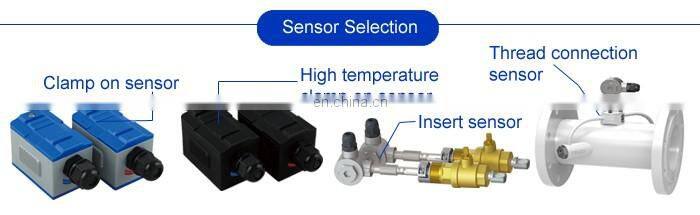

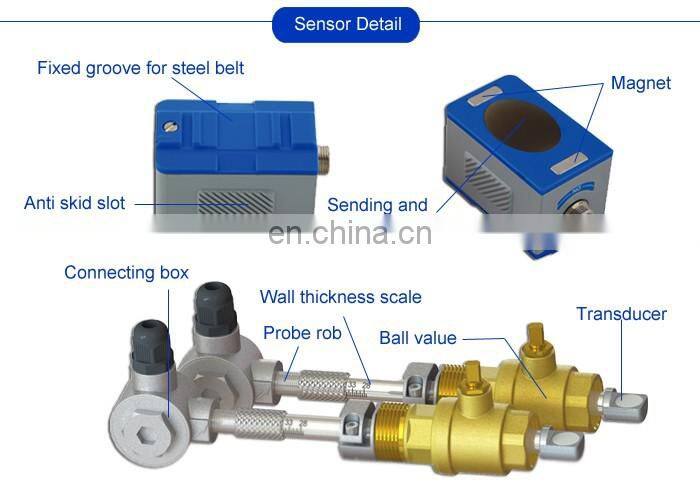

Типы

Характеристика

Модель

Диапазон измерения(мм)

Температура

Клещи на

Малый

TS-2

DN15~100

-30~90℃

Средний

TM-1

DN50~700

-30~90℃

Большой

TL-1

DN300~6000

-30~90℃

Высокая

температура

зажим на

Маленький

TS - 2 - HT

DN15~100

-40~160℃

Средний

TM - 1 - HT

DN50~700

-40~160℃

Большой

TL - 1 - HT

DN300~6000

-40~160℃

Монтажный

кронштейн

зажим на

Маленький

HS

DN15~100

-30~90℃

Средний

HM

DN50~300

-30~90℃

Большой

EB - 1

DN300~700

-30~90℃

Высокая

температура

монтажный

кронштейн

зажим на

Маленький

HS - HT

DN15~100

-40~160℃

Средний

HM - HT

DN50~300

-40~160℃

Большой

EB - 1 - HT

DN300~700

-40~160℃
