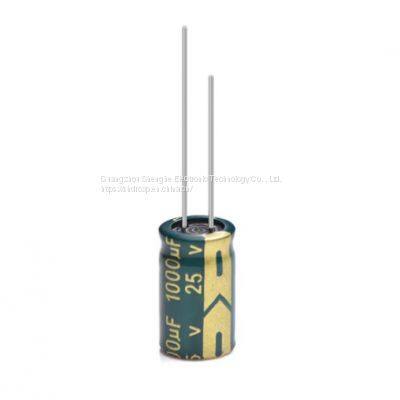

Электролитический конденсатор 1000 мкФ 25 В

Электролитический конденсатор 1000УФ25В долговечный, низкий эквивалентный последовательный сопротивление (LOW ESR), для температуры 105°, широко используется в инверторах источников питания с переключением, сверхконденсатор

?

Этот конденсатор имеет номинальные значения 1000уФ и 25В. Конденсатор 1000уФ 25В имеет электростатическую емкость 1000уФ, а 25В указывает на напряжение 25В.

?

Конденсатор 1000уФ25В радиальный электролитический конденсатор обладает высокой надежностью и долговечностью и широко используется в цепях питания в качестве фильтрующего конденсатора.

?

При покупке конденсаторов чем выше емкость, тем лучше, это вполне достаточно для нашего использования.

?

SHDR? Примечания по применению

?

Обратное напряжение может вызвать короткое замыкание конденсатора или протечку электролита. В случаях, когда полярность в цепи иногда меняется или неизвестна, следует использовать биполярный конденсатор.

?

При использовании алюминиевых электролитических конденсаторов следует помнить следующее:

?

1. Полярность

?

Обычные алюминиевые электролитические конденсаторы имеют полярность

?

Обратное напряжение приводит к короткому замыканию конденсатора или протеканию электролита. В случаях, когда полярность в цепи иногда меняется или неизвестна, следует использовать биполярный конденсатор.

?

2. Перегрузка напряжения

?

Не следует постоянно воздействовать перегрузочным напряжением.

?

При приложении перегрузочного напряжения на конденсатор ток утечки резко увеличивается.

?

Рабочее напряжение, приложенное к конденсаторам, не должно превышать номинальное рабочее напряжение конденсаторов.

?

3. Температура эксплуатации и срок службы

Не используйте конденсатор при температуре выше максимальной температуры эксплуатации.

Срок службы конденсатора зависит от температуры.

В целом, срок службы удваивается при снижении температуры на каждые 10℃.

Используйте как можно более низкую температуру.

4. Отверстие для вентиляции

Рекомендуется оставлять свободное пространство не менее 3 мм вокруг отверстия для вентиляции.

Если такое пространство не обеспечено, отверстие для вентиляции не будет работать полностью.

5. Пульсационный ток

Не применяйте пульсационный ток, превышающий номинальный максимальный пульсационный ток.

Применение слишком большого пульсирующего тока к конденсатору вызывает сильное нагревание, приводит к ухудшению характеристик или даже к разрушению.

Если пульсирующий ток превышает установленный предел, обратитесь в завод.

6. Заряд и разряд

Частые и быстрые заряд/разряд конденсатора вызывают нагревание внутри него, что приводит к увеличению тока утечки, уменьшению емкости конденсатора или иногда к его разрушению.

Обратитесь к нам для помощи в данном применении.

7. Хранение

При длительном хранении конденсатора без приложения напряжения тенденция к увеличению тока утечки возрастает.

Это возвращается к нормальному состоянию путем приложения номинального напряжения к конденсатору перед использованием.

Если конденсатор хранился более 6 месяцев, рекомендуется подать постоянное рабочее напряжение на конденсатор в течение 30 минут через защитный последовательный резистор сопротивлением 1 кОм.

Конденсатор следует хранить при нормальной температуре и влажности.

8. Пайка

Неправильная пайка может вызвать усадку или разрыв изоляционной втулки и/или повреждение внутреннего элемента, поскольку контакты и провода вывода проводят тепло в конденсатор.

Избегайте слишком высокой температуры пайки и/или слишком длительного времени пайки.

9. Механическое напряжение на проводе вывода и контакте

Не прикладывайте чрезмерную силу к проводу вывода и контакту.

Не перемещайте конденсатор после пайки на печатной плате, не несите печатную плату, забирая конденсатор. Для характеристик прочности см. JIS C-5141 и C-5102.

10. Чистка плат после пайки

Если конденсатор очищать галогенированным растворителем для удаления органического флюса для пайки, растворитель может проникнуть внутрь конденсатора и вызвать коррозию.

11. Материал оболочки

Стандартный материал оболочки - поливинилхлорид.

Если подвергнуть воздействию ксилола, толуола и т.п., а затем подвергнуть высокой температуре, оболочка может треснуть. Эта оболочка не является изоляционным материалом.

12. Продукты Micon соответствуют или превышают стандарты качества, указанные в JIS-C5141W, а требования по надежности см. в JIS-C-5102.

?
