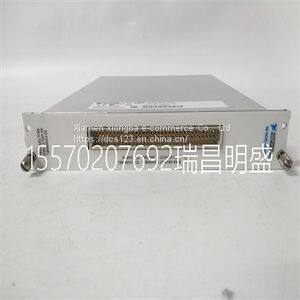

Запасные части модуля SCXI-1104C

Сосредоточение на системах распределенного контроля (DCS), контроллерах программируемой логики (PLC), системах управления роботами и крупных сервосистемах.

Основные продукты: различные модули/платы, контроллеры, сенсорные экраны, серводрайверы.

Преимущества: поставка импортных оригинальных продуктов, профессиональное производство деталей,

Быстрая доставка, точное время поставки,

Основные бренды включают ABB Bailey, Ge / fuanc, Foxboro, Invensys Triconex, Bently, A-B Rockwell, Emerson, ovation, Motorola, xyvom, Honeywell, Rexroth, KUKA, Ni, Deif, Yokogawa, Woodward, Ryan, Schneider, Yaskawa, Moog, prosoft и другие бренды

?

Проверьте заземление трансформатора тока кабеля (при использовании). Если нейтральный ток измеряется трансформатором тока кабеля, экранирование кабеля сначала должно быть возвращено через трансформатор тока кабеля, а затем подключено к заземлению. Это позволяет слабым токам короткого заземления, текущим по кожуху кабеля, рассеиваться. Таким образом, они не будут неправильно измеряться на собственном релейном питающем тракте. Ниже показан другой вид заземления трансформатора тока кабеля. Руководство по эксплуатации блока защиты и управления REF 542plus в шкафу распределительной панели. Часть 3: Монтаж и пуско-наладка 1VTA100004-en DMS, 2001-10-04 REF542plus: Монтаж и пуско-наладка 21 / 80 Трансформатор тока кабеля Экранный выход Вторичная измерительная линия Рисунок 8: Заземление трансформатора тока кабеля 4.2.4.2 Проверка цепей трансформаторов напряжения Для проверки правильности подключения трансформатора напряжения и цепей трансформатора напряжения выполните следующие проверки: Проверка полярности Проверка проводки Проверка заземления цепи трансформатора Проверка напряжения нейтральной точки трансформатора напряжения относительно заземления (при использовании). Для измерения короткого заземления выполните следующие действия: Напряжение, которое возникает при металлическом коротком заземлении в сети между выводами "e" и "n" обмотки открытой дельты, называется напряжением нейтральной точки относительно заземления при измерении короткого заземления. В случае металлического короткого заземления в фазе L1 внешние напряжения между фазой и нейтралью возникают в фазах L2 и L3 вместо напряжений между проводником и заземлением. Они складываются геометрически и дают амплитуду в три раза больше между выводами "e" и "n". 4.2.4.3 Проверка вспомогательного напряжения Вспомогательное напряжение должно находиться в пределах допуска модуля питания и иметь правильную полярность во всех условиях работы. 4.2.4.4 Проверка контактов отключения и сигнализации Выполните эту проверку, как указано в документации шкафа распределительной панели. 4.2.4.5 Проверка двоичных входов Проверьте полярность и значение напряжения двоичных входов на REF542 в соответствии с техническими данными двоичных входов. 4.2.5 Заземление REF542plus Как видно на следующем рисунке, плата питания на разъеме X10 должна быть заземлена на корпус. Поэтому средний вывод должен быть подключен к заземляющему узлу в секции низкого напряжения. Кроме того, экранирование кабельного соединения с блоком управления человеко-машинным интерфейсом (HMI) также должно быть подключено к заземлению соответственно на корпус.
