Пневматический нержавеющий стальной бабочный клапан

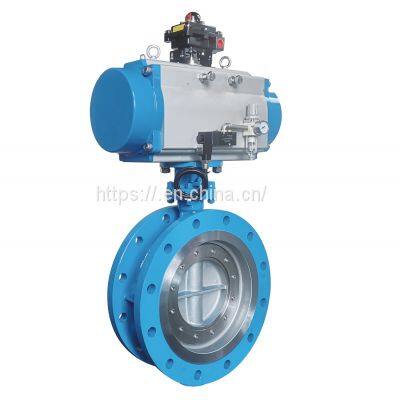

Нержавеющая стальная бабочная клапан D343W-16P DN100 трехэксцентричная металлическая жесткая уплотнительная фланцевая бабочная клапан

Фланцевая/дисковая нержавеющая стальная бабочная клапан D343H/D373H, материал корпуса клапана изготовлен из нержавеющей стали 304 или 316, нержавеющая сталь имеет высокую коррозионную стойкость и отличные характеристики. Он подходит для условий эксплуатации с тяжелыми условиями работы и высокими требованиями. Структура корпуса клапана имеет многослойную металлическую жесткую уплотнительную конструкцию, которая обеспечивает хороший герметизирующий эффект и надежность. Бабочная клапан широко используется в таких отраслях, как металлургия, электроэнергетика, нефтехимическая промышленность, водоснабжение и водоотведение, муниципальное строительство и другие отрасли с температурой среды ≤425℃ на трубопроводах, используется для регулирования расхода и отсечения потока жидкости.

Исполняемый стандарт:

Конструктивная спецификация: ГОСТ 12238

Конструктивная длина: ГОСТ 12221

Фланцевое соединение: ГОСТ 9113

Тестирование и контроль: ГОСТ 13927

Идентификация продукта: GB/T 12220

Параметры производительности:

Модель	D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
Модель (МПа)	1.0~4.0
Рабочая температура (°C)	≤425	≤200
Применимые среды	Вода, масло или несъедобные среды	Среда азотной кислоты	Среда уксусной кислоты
Материал	Тело клапана, бабочка	WCB	CF8/304	CF3M/316L
шток	2Cr13	304	316L
Плотная поверхность корпуса	Наложение наплавки 507	-	-
Плотная поверхность бабочки	304 + гибкий графит	304 + ПТФЭ	304 + ПТФЭ
наполнитель	Гибкий графит	ПТФЭ	ПТФЭ

?

D3/6/943H-10/16/25/Основные габаритные и присоединительные размеры серии бабочковых клапанов (:мм)
