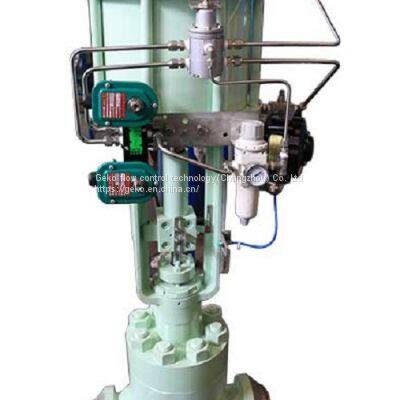

ГКСЛ-серия линейного поршневого пневматического привода

Серия GKSL пневматических и гидравлических приводов обеспечивает глобальным клиентам новейшую конструкцию привода клапанов. Это линейный тип.

?

Пневматические цилиндры (рабочее средство может быть воздухом или газом) подходят для давления подачи до 160 бар. Гидравлические цилиндры подходят для давления подачи до 400 бар.

?

Механизм поршня и рычага имеет преимущественное выходное крутящее момент.

?

Пружины полностью заключены в сваренный контейнер, который образует конструкцию безопасности вокруг пружинного узла,

?

не позволяющую пружине растягиваться дальше определенного значения и обеспечивающую безопасность персонала.

?

Особенности серии GKSL

1. Индикатор

Индикатор по стандарту NAMUR облегчает монтаж переключателей положения, позиционеров и других дополнительных устройств.

?

2. Выходной вал

Никелированный сплавный сталь, высокоточный цельнолитый выходной вал также соответствует стандартам NAMUR, ISO5211, DIN3337. Размеры и материал нержавеющей стали могут быть заказаны по требованиям клиента.

?

3. Цилиндр

Цилиндрический корпус из литого алюминиевого сплава ASTM6005 может быть подвергнут жесткому окислению, распылению эпоксидной смолы (синий, оранжевый, желтый и др. цвета по требованию), покрытию ПТФЭ или никелированию для удовлетворения различных требований.

?

4. Концевой колпачок

Поверхность литого алюминиевого сплава покрыта металлической пудрой различных цветов, покрытием из политетрафторэтилена (ПТФЭ) или никелирована.

?

5. Поршень

Двухпоршневая рейка изготовлена из литого алюминия с жестким алюминиевым оксидом или оцинкованной стали. Положение установки симметричное, работа быстрая, срок службы длительный. Для изменения направления вращения достаточно перевернуть поршень.

?

6. Регулировка хода

Два независимых винта регулировки хода позволяют удобно и точно регулировать положение переключателя ±5°.

?

7. Высокопроизводительная пружина

Используются высококачественные материалы, проводится покрытие, осуществляется предварительная сборка с предварительным сжатием. Он обладает высокой коррозионной стойкостью и долговечностью. Возможно безопасное и простое демонтирование одноходового привода, а также обеспечение различных диапазонов выходного момента путем изменения количества пружин.

?

8. Подшипник, направляющая пластина

Использование низкофрикционных композитных материалов с долгой сроком службы исключает прямой контакт металла с металлом, а также обеспечивает простоту и удобство обслуживания и замены.

?

9. Герметик

В нормальных условиях температуры работы используется нитрильная резина, а при высоких или низких температурах - фторкаучук или силиконовая резина.

?

Особенности линейного поршневого пневматического привода серии GKSL

GEKO Актуаторы (гидравлические и пневматические, поворотные на 90 градусов или линейные - сертифицированы по SIL 3)

?

Для пневматических актуаторов уплотнение фланцев и поршня осуществляется с помощью плавающей конструкции с О-образным уплотнительным кольцом, а

?

внутреннее направление обеспечивается скользящим кольцом из графита на основе тефлона.

?

Для гидравлических актуаторов уплотнение фланцев и поршня выполняется с помощью О-образных уплотнительных колец, а внутреннее направление обеспечивается

?

скользящим кольцом из бронзы на основе тефлона.

?

Все уплотнения специально разработаны и выбраны на основе условий применения: температуры окружающей среды, типа подаваемой среды и т.д.

?

? Полностью интегрированная система отключения
