Настраиваемый ЧПУ-форматор для обработки ПВХ и дерева, ЧПУ-режущая машина, ковочная машина, китайский ЧПУ-форматор

Настраиваемый ЧПУ-фрезер для обработки ПВХ и дерева ЧПУ-фрезер, режущий станок, китайский ЧПУ-фрезер

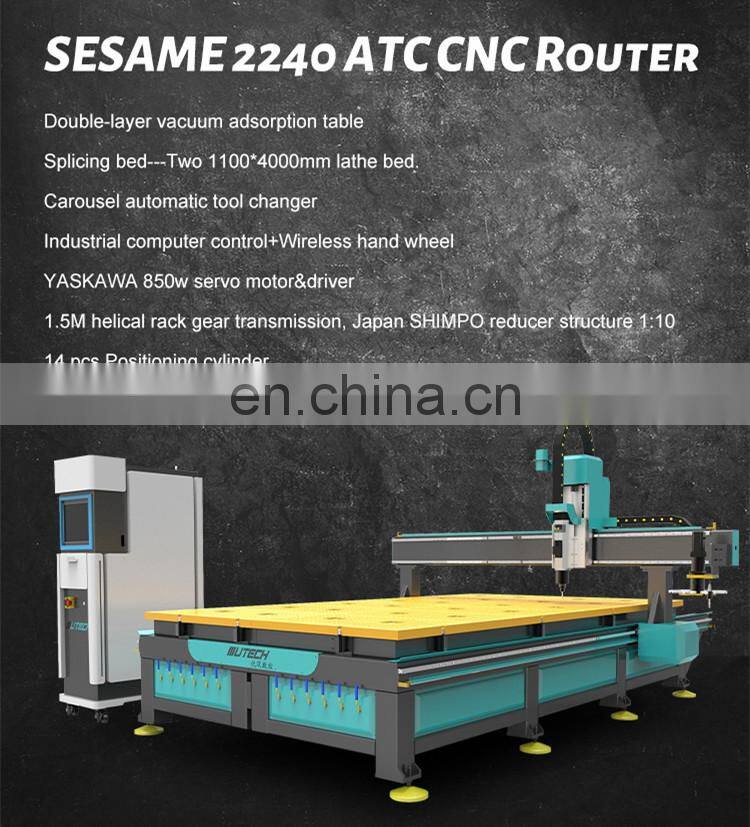

SESAME 2240 ATC CNC Router

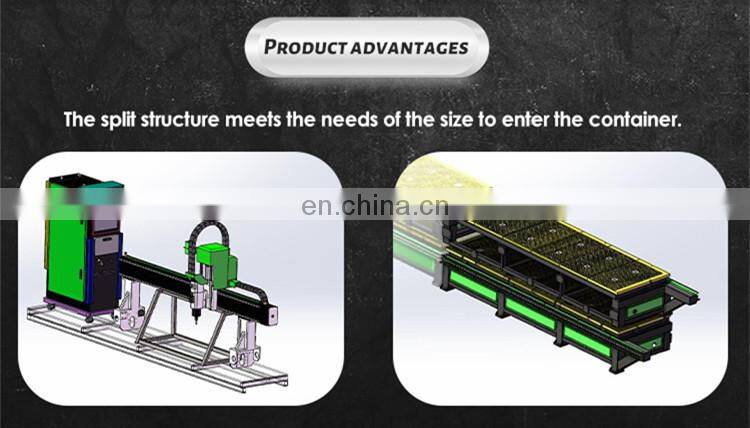

Разделенная структура удовлетворяет потребности в размере для загрузки в контейнер.

• Двухслойный вакуумный адсорбционный стол
• Сборный станину --- две станин 1100*4000 мм.
• Карусельный автоматический сменщик инструментов
• Управление промышленным компьютером + беспроводное ручное колесо
• Серводвигатель YASKAWA 850 Вт и драйвер
• Шнековое зубчатое зацепление 1,5 м, редукторная конструкция Japan SHIMPO 1:10
• 14 позиционных цилиндров

Как известно, обычная ширина контейнера составляет 2350 мм. Для ЧПУ с рабочим размером 2200x4000 мм успешная транспортировка обусловлена патентованной разделенной конструкцией UTECH.

1/ Weihong NK280B Контроллер

NK280B широко используется в ЧПУ фрезерно-гравировальных станках/гравировальных станках. Это один из представителей высоконадежной и экономичной системы управления движением Weihong; поддерживает 4-осевую синхронную работу; поддерживает абсолютное значение сервобуса Yaskawa M-II и Weizhi; последовательную связь; I/O можно расширять с 8-дюймовым ЖК-дисплеем, встроенной платформой, и клиенты могут осуществлять вторичное разработку процесса.

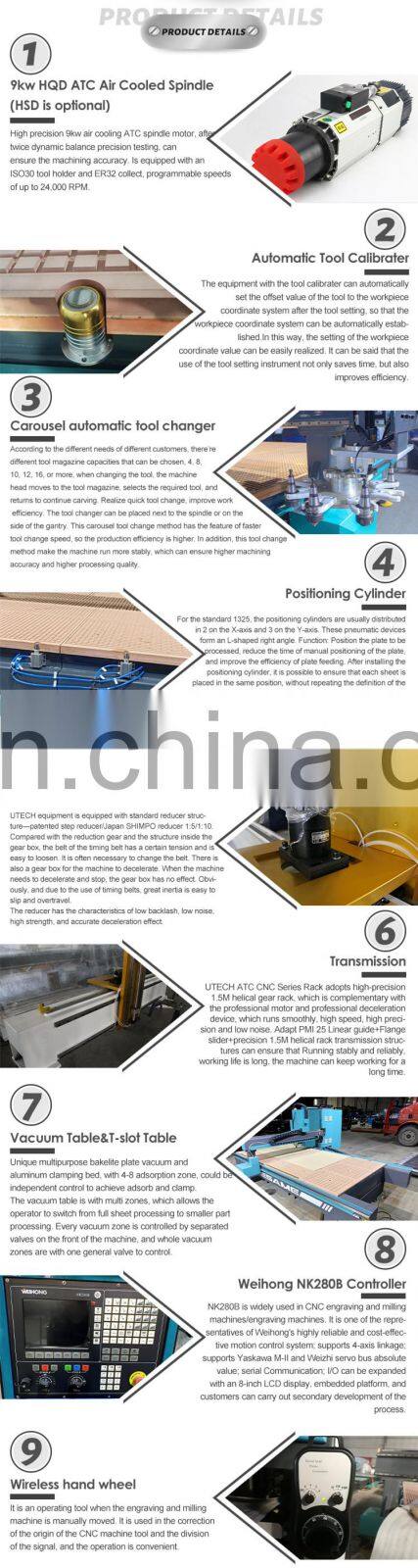

2/Автоматический сменщик инструмента в виде карусели
В зависимости от различных потребностей разных клиентов доступны различные емкости инструментального магазина для выбора: 4, 8, 10, 12, 16 или больше. При смене инструмента шпиндель перемещается к инструментальному магазину, выбирает необходимый инструмент и возвращается, чтобы продолжить фрезерование. Это позволяет осуществить быструю смену инструмента и повысить производительность работы. Сменщик инструмента может быть установлен рядом со шпинделем или сбоку от портала. Этот метод смены инструмента в виде карусели характеризуется более высокой скоростью смены инструмента, поэтому производительность производства выше. Кроме того, этот метод смены инструмента обеспечивает более стабильную работу станка, что позволяет гарантировать более высокую точность обработки и более высокое качество обработки.

3/9кВт HQD ATC Воздушно-охлаждаемый шпиндель (HSD по выбору)

Высокоточный 9-кВтный воздушно-охлаждаемый шпиндельный двигатель с системой автоматической смены инструмента (ATC), прошедший дважды испытание на динамический баланс, обеспечивает высокую точность обработки. Он оснащен держателем инструмента ISO30 и патроном ER32, а его скорость вращения может быть программно настроена до 24 000 об/мин.

4/Позиционирующий цилиндр

Для станка стандартной модели 1325 позиционирующие цилиндры обычно располагаются по 2 на оси X и по 3 на оси Y. Эти пневматические устройства образуют прямоугольный угол в форме буквы ?L?. Функция: позиционирование заготовки для обработки, сокращение времени ручного позиционирования заготовки и повышение эффективности подачи материала. После установки позиционирующих цилиндров можно обеспечить размещение каждой заготовки в одном и том же положении, не повторяя определение исходной точки работы для обеспечения точности позиционирования. Это простая в использовании и экономия времени операция. Главное преимущество - безопасность. Позиционирование цилиндров также контролируется программой системы управления. Он имеет устройство защиты от выхода за пределы. Когда шток цилиндра выдвигается, станок автоматически останавливается, чтобы избежать повреждения инструмента шпинделя или цилиндра. Это позволяет минимизировать ненужные потери.

5/SHIMPO Редуктор

Оборудование UTECH оснащено стандартной конструкцией редуктора - патентованным ступенчатым редуктором / японским редуктором SHIMPO 1:5/1:10. По сравнению с редукторной шестерней и конструкцией внутри коробки передач, ремень ременной передачи имеет определенное натяжение и легко расслабляется. Часто приходится заменять ремень. Также у машины есть коробка передач для замедления. Когда машине нужно замедлиться и остановиться, коробка передач не имеет эффекта. Очевидно, и из - за использования ременной передачи, большая инерция легко вызывает проскальзывание и перелет.

Редуктор имеет характеристики низкого люфта, низкого шума, высокой прочности и точного эффекта замедления.

6/Вакуумный стол и стол с Т - пазами

Уникальный многоцелевой вакуумный фанерный стол и алюминиевый клеющий стол с 4 - 8 зонами всасывания, которые могут быть независимо контролируемыми для достижения всасывания и закрепления.

Вакуумный стол имеет несколько зон, что позволяет оператору переходить от обработки целых листов к обработке меньших деталей. Каждая вакуумная зона контролируется отдельными клапанами на передней панели машины, а все вакуумные зоны контролируются одним общим клапаном.

7/Трансмиссия

Рекомендуемая линейка UTECH ATC CNC использует высокоточные винтовые рейки с шагом 1,5M, которые идеально сочетаются с профессиональными двигателями и редукторами, обеспечивая плавную, высокоскоростную, высокоточную и тихую работу. Применение линейных направляющих PMI 25 + фланцевых ползунов + высокоточных винтовых реек с шагом 1,5M гарантирует стабильную и надежную работу и долгий срок службы. Машина способна работать в течение длительного времени.

8/Автоматический калибровщик инструмента

Оборудование с калибровщиком инструмента может автоматически устанавливать смещение инструмента в системе координат заготовки после настройки инструмента, что позволяет автоматически создать систему координат заготовки. Таким образом, можно легко настроить значения системы координат заготовки. Можно сказать, что использование калибровщика инструмента не только экономит время, но и повышает эффективность.

9/Беспроводное ручное колесо
