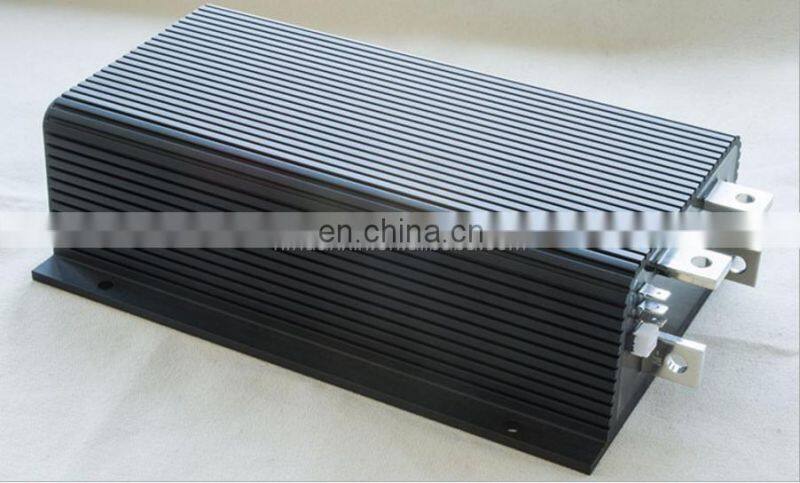

48В / 60В / 72В 550А контроллер двигателя Curtis 17725701

48В / 60В / 72В 550А Управляющее устройство двигателя Curtis 17725701

Обзор:

Управляющие устройства двигателя программируемого ряда CURTIS 1221M разработаны для плавного, бесшумного и экономичного управления скоростью и крутящим моментом двигателя. Управляющие устройства 1205M являются обновленными версиями популярных управляющих устройств 1205 с дополнительной функцией программируемости с помощью портативного программатора CURTIS Model 1313 - 4331 или программирующей станции для ПК 1314. Это означает, что управляющие устройства могут быть адаптированы к потребностям конкретных приложений. Помимо гибкости настройки, использование программатора обеспечивает диагностические и тестовые возможности.
Управляющие устройства CURTIS 1221M являются идеальным решением для различных применений электрических транспортных средств, включая промышленные грузоподъемные машины, пассажирские транспортные средства, транспортные средства для перегрузки материалов, гольф-карабли и т. д.
Основные характеристики:

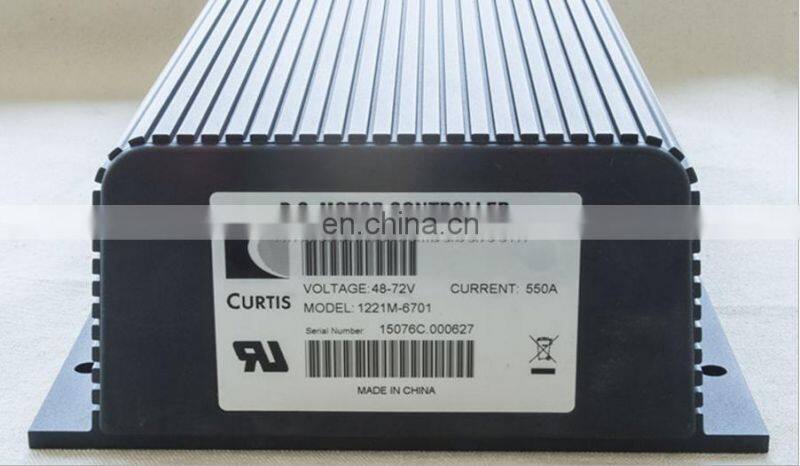

Модель CURTIS: 1221M - 6701
Номинальное напряжение батареи (Вольт): 72В (настройка по умолчанию), 48В или 60В
2 Minute Current Rating (amps): 550
5 Minute Current Rating (amps): 375
1 Hour Current Rating (amps): 225
Plug Braking (A2 Busbar): Да
PWM operating frequency: 15.6 kHz
Electrical isolation to heatsink (min.): 500 VAC
KSI input current (no contactors engaged):
70 mA without programmer
130 mA with programmer
Logic input current: < 2 mA
Status LED output current (max.): < 2 mA
Throttle Type: 0-5K Ω (default setting), 5K-0 Ω or 0-5V. Multiple throttle types are supported, for more details, please read carefully the CURTIS 1204M/05M/09M/21M Manual
Dimensions: L281xW180xH80 mm
Operating ambient temperature range: -40°C to 50°C
Storage ambient temperature range: -40°C to 85°C
Package environmental rating: ISTA 2A; electronics sealed to IP54
Regulatory compliance: EN 12895 and EN 61000
Features Include
High-frequency switching and ultra-low voltage drops provide high efficiency and silent operation.Совместим с двухпроводным потенциометром или дросселем напряжения.
Схема защиты от неисправности дросселя отключает контроллер, если провода дросселя перекоакаются.
Функция блокировки при нажатой педали предотвращает работу контроллера, если ключ включен при нажатом дросселе.
Встроенный тормозной диод в контроллере.
Схема термозащиты и компенсации обеспечивает постоянный токовый лимит в рабочем диапазоне и при снижении/повышении температуры; нет внезапной потери мощности при любых термических условиях.
Функция снижения напряжения при низком напряжении батареи защищает от низкого напряжения батареи, в том числе от низкого напряжения, вызванного внешними нагрузками.
Легко программируется с помощью портативного программатора CURTIS Model 1313 - 4331 или стации программирования для ПК 1314.
Прочный алюминиевый корпус с анодированным покрытием соответствует стандартам защиты IP65 для использования в жестких условиях окружающей среды.
