curtis sepex 1264 - 5403 контроллер электродвигателя

Контроллер двигателя серии DC, собранный с дросселем 36/48В 400А

Характеристики:

• Предлагаемая мощность двигателя SepEx:
  • Система 36В: ≤ 5 кВт
  • Система 48В: ≤ 6,3 кВт
• Простые маркировки для подключения двигателя на сборке
• Простая установка с компонентами, смонтированными на алюминиевом радиаторе для установки

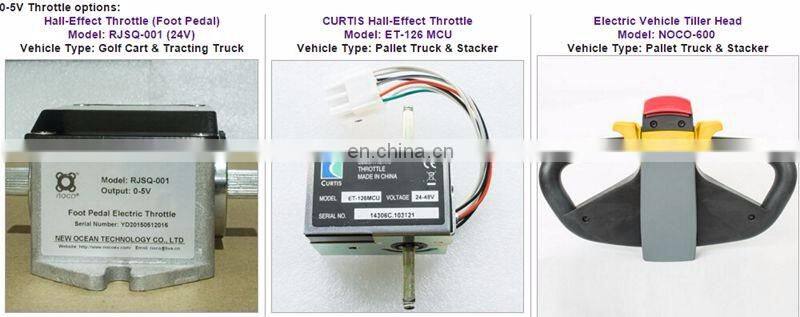

• Педальный акселератор (дроссель), заранее подключенный для сборки

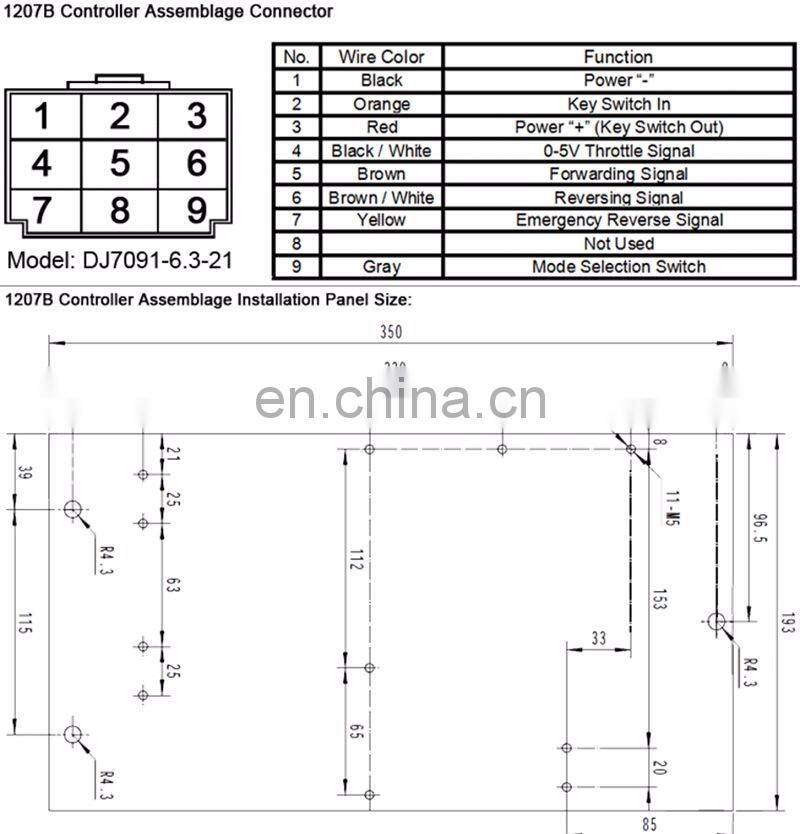

• Простые вставные разъемы (1268 - 5403 Определение разъемов контроллерной сборки (формат PNG))

Эта контроллерная сборка 1268 - 5403 представляет собой полноценную систему управления DC-серийным двигателем электромобиля. Сборка включает:

• Контроллер
• Основной контактор
• Контактор вперед/назад
• Предохранители
• Проводка
• Алюминиевый радиатор для установки
• Педальный акселератор (дроссель)
• Вставные разъемы
• Комплект для установки (болты, шайбы и гайки) включен

Контроллеры Curtis 1268 представляют собой контроллеры скорости двигателей с отдельным возбуждением, разработанные для использования в различных транспортных средствах. Эти программируемые контроллеры просты в установке, эффективны и экономически выгодны. Типичные области применения включают в себя грузопассажирские гольф-кареты, пассажирские транспортные средства, транспортные тележки и другие служебные транспортные средства.

Контроллер 1268 обеспечивает плавный, бесшумный и экономически выгодный контроль скорости и крутящего момента двигателя. Вход датчика скорости позволяет осуществлять превосходный замкнутый цикл управления для регулирования скорости транспортного средства. Уникальные параметры торможения позволяют легко и интуитивно настраивать замедление. Полумостовая стадия управления обмоткой поля комбинируется с полу мостовой силовой стадией якоря, чтобы обеспечить реверсирование двигателя в твердотельном исполнении и энергозвратное торможение без дополнительных реле или контакторов.

Основные характеристики:

• Модель Curtis: 1268 - 5403
  • Номинальное напряжение батареи (Вольт): 48В (настройка по умолчанию) или 36В
  • Номинальный ток якоря на 2 минуты (ампер): 400
  • Номинальный ток обмотки поля на 2 минуты (ампер): 50
  • PWM - частота работы: 16 кГц
  • Электрическая изоляция от радиатора: 500 В переменного тока (минимум)
• Размеры панели установки из алюминиевого сплава:
  • Д300 мм x Ш231 мм x В8 мм
  • Габариты установки (отверстия): 280 мм x 210 мм
• Чистая масса сборки: 7,8 кг (с дросселем)
• Масса упаковки: 9 кг (упаковка в упрочненный картонный ящик, безопасная для международной доставки)

Особенности включают:

• Регенеративное торможение, обеспечивающее более длительную работу от одного заряда батареи и уменьшающее износ щеток двигателя и нагрев двигателя
• Регулируемая скорость торможения для плавного торможения при отпускании педали
• Два режима работы транспортного средства, выбираемые пользователем, при этом максимальная скорость транспортного средства контролируется и ограничена в каждом режиме
• Параметры двигателя можно программировать в соответствии с характеристиками конкретного используемого двигателя
• Управление скоростью транспортного средства усовершенствовано за счет обратной связи от датчика скорости на эффекте Холла
• Функция противозатыкания, обеспечивающая улучшенный контроль при отпускании дросселя на склонах
• Функция против застоя помогает предотвратить повреждение коллектора двигателя
• Высокий запрет на нажатие педали (HPD) и статический возврат в выключенное состояние (SRO) - блокировки предотвращают самопроизвольное движение транспортного средства при запуске
• Функция торможения WalkAway? ограничивает любое скатывание остановленного транспортного средства или транспортного средства с выключенным зажиганием до очень низкой скорости
• Вспомогательный драйвер может быть настроен для электромагнитного (EM) тормоза или реле WalkAway?
• Драйвер катушки обеспечивает регулируемые напряжения подтягивания и удержания для реле WalkAway? или электромагнитного тормоза
• Драйвер для реле стоп - сигнала может быть использован для питания внешних фонарей при торможении
• Драйвер обратного сигнала подает низкий сигнал каждый раз, когда транспортное средство движется задним ходом
• Выходы драйвера защищены от короткого замыкания и имеют встроенную защиту от пиковых напряжений катушки
• Предупредительный звуковой сигнал издается непрерывно при движении задним ходом и с интервалами во время торможения WalkAway?
• Полная диагностика с помощью любого из дополнительных программаторов и встроенного индикатора состояния (Status LED)
• Драйвер для удаленного индикатора состояния (Status LED) позволяет получать информацию о состоянии на приборной панели
• Упаковка имеет степень защиты IP64 и IP67
• Соответствует или превосходит требования EEC по обнаружению неисправностей.
