Описание

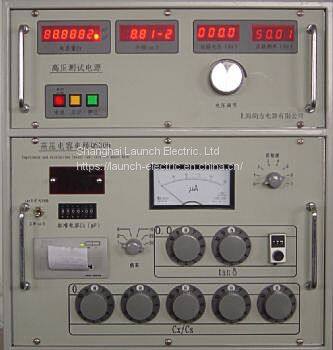

Высоковольтный мост типа QS30b - это новое полуинтеллектуальное устройство. Он использует комбинированную схему компаратора тока и моста Шеринга. Этот прибор может измерять диэлектрические потери tgδ и емкость (C) под переменным высоким напряжением для всех видов изоляционного масла и изоляционных материалов. Он использует прямую полярность, а тестируемый объект изолирован от земли. Поскольку мост включает в себя высоковольтный источник питания на 2500 кВ и высоковольтный эталонный конденсатор, а также сочетает в себе гальванометр и высоковольтный мост, этот мост особенно подходит для измерения диэлектрических потерь (tgδ) и диэлектрической проницаемости (ε) различных типов изоляционного масла и изоляционных материалов. Кроме того, мост оснащен функциями обработки и печати данных, что делает измерения более удобными и интуитивно понятными.

Технические параметры

• Соотношение емкостей моста Cx/Cs (при номинальном соотношении 1:1) составляет 0 - 1.11110, шаг 0.00001, мультипликатор (K) находится в диапазоне от 10, 5, 2, 1. Диапазон измерения емкости зависит от емкости эталонного конденсатора Cs. То есть Cx = Cs·K·（Cx/Cs）tgδ<3×10^-3 , +0.00005
  tgδ≥3×10^-3 , +0.00005+0.005×tgδx

• Bridge tgδ range +0.111110，step 0.000001

• Tgδx measurement accuracy≤±0.5% tgδx±5×10^-5

• Tested capacitance display：Cx=（0.1~11.1110）Cn
  Capacitance and dielectric loss display accuracy：Capacitance ：±0.5%×tgδx±0.00005；dielectric loss：±0.5% tgδx±5×10^-5

• Power supply voltage 220V,  tolerance 10%,，frequency 50±2Hz, Power consumption 40W

• Technical characteristics of high voltage power supply：output voltage：0~2500V/50Hz；output high current：0~10mA（approx）

• Built-in standard capacitor: capacitance 100Pf or 50pF（Nominal value，actual value is showed in print file）

• Dimension：560（width）*410（length）*390（height）mm

• Weight：approx 35kg
