Главная > Продукты > Задвижка > Thro- Канализационный задвижка

Thro- Канализационный задвижка

Цена FOB

US$ 1 - 1000 / Set

1 Set(Мин.заказ)

Порт SHANGHAI
Условия оплатыT/T L/C
Детали доставки20 days

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Место производства	China	Модельный номер	Z43WF Z43F Z43WY Z43Y KZ43WF KZ43F Z47WF Z47W Z543WF Z543F Z543WY Z43Y KZ543WF KZ543F Z547WF Z547W
Материал	Литейное производство	Применение	Общий
Структура	Ворота	Стандартный или нестандартный	Стандартный
Давление	Высокое давление	Мощность	Пневматический
Размер порта	PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10.0 PN15.0	Медиа	База
Температура среды	Температура среды

Описание продукта

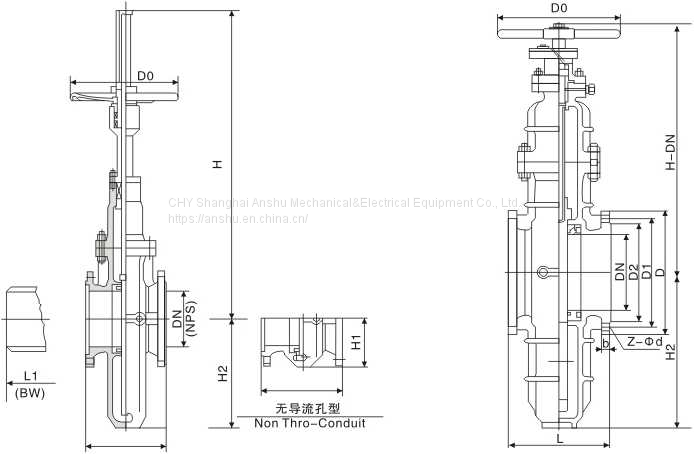

Thro- Conduit Gate Valve

Тип	ДН	ПН1,0 МПа										Масса (кг)
Тип	ДН	L	D	D1	D2	b	Z-Φd	H	H1	H2	D0	110	112
Z43WF-10C Z43F-10C Z43WY-10C Z43Y-10C KZ43WF-10C KZ43F-10C Z47WF-10C Z47F-10C	50	178	165	125	99	20	4-Φ18	475	80	122	250	23	25
	65	190	185	145	118	20	4-Φ18	535	90	152	300	40	45
	80	203	200	160	132	20	8-Φ18	600	100	178	300	45	50
	100	229	220	180	156	22	8-Φ18	700	110	220	300	52	57
	125	254	250	210	184	22	8-Φ18	790	130	255	350	95	105
	150	267	285	240	211	24	8-Φ22	910	145	345	350	105	115
	200	292	340	295	266	24	8-Φ22	1095	170	420	350	140	155
	250	330	395	350	319	26	12-Φ22	1370	210	495	400	240	265
	300	356	445	400	370	26	12-Φ22	1470	240	600	450	300	330
	350	381	505	460	429	26	16-Φ22	1730	265	640	450	460	506
	400	406	565	515	480	26	16-Φ22	1870	290	720	500	560	620
	450	432	615	565	530	28	20-Φ26	2185	325	798	500	780	860
	500	457	670	620	582	28	20-Φ26	2335	360	875	600	1050	1160
	600	508	780	725	682	34	20-Φ30	2680	425	1170	800	1680	1850
	700	610	895	840	794	34	24-Φ30	3080	455	1250	800	2250	2480
	800	660	1015	950	901	36	24-Φ33	3490	505	1370	1000	3180	3500
	900	711	1115	1050	1001	38	28-Φ33	3900	545	1500	1000	4260	4690
	1000	811	1230	1160	1112	38	28-Φ36	4320	610	1670	1000	5540	6100

Тип	ДН	РН1.6 МПа										Масса (кг)
Тип	ДН	L	D	D1	D2	b	Z-Φd	H	H1	H2	D0	110	112
Z43WF-16C Z43F-16C Z43WY-16C Z43Y-16C KZ43WF-16C KZ43F-16C Z47WF-16C Z47F-16C	50	178	160	125	100	16	4-Φ18	475	80	122	250	23	25
	65	190	180	145	120	18	4-Φ18	535	90	152	300	40	45
	80	203	195	160	135	20	8-Φ18	600	100	178	300	45	50
	100	229	215	180	155	20	8-Φ18	700	110	220	300	52	57
	125	254	245	210	185	22	8-Φ18	790	130	255	350	95	105
	150	267	280	240	210	24	8-Φ23	910	145	345	350	105	115
	200	292	335	295	265	26	12-Φ23	1095	170	420	350	140	155
	250	330	405	355	320	30	12-Φ25	1370	210	495	400	240	265
	300	356	460	410	375	30	12-Φ25	1470	240	600	450	300	330
	350	381	520	470	435	34	16-Φ25	1730	265	640	450	460	506
	400	406	580	525	485	36	16-Φ30	1870	290	720	500	560	620
	450	432	640	585	545	40	20-Φ30	2185	325	798	500	780	860
	500	457	705	650	608	44	20-Φ34	2335	360	875	600	1050	1160
	600	508	840	770	718	48	20-Φ41	2680	425	1170	800	1680	1850
	700	610	910	840	788	50	24-Φ41	3080	455	1250	800	2250	2480
	800	660	1020	950	898	52	24-Φ41	3490	505	1370	1000	3180	3500
	900	711	1120	1050	998	54	28-Φ41	3900	545	1500	1000	4260	4690
	1000	811	1255	1170	1110	56	28-Φ48	4320	610	1670	1000	5540	6100

Тип	ДН	ПН 2,5 МПа										Масса (кг)
Тип	ДН	L	D	D1	D2	b	Z-Φd	H	H1	H2	D0	110	112
Z43WF-25 Z43F-25 Z43WY-25 Z43Y-25 KZ43WF-25 KZ43F-25 Z47WF-25 Z47F-25	50	178	160	125	100	20	4-Φ18	475	80	122	250	25	27
	65	190	180	145	120	22	8-Φ18	535	90	152	300	45	49
	80	203	195	160	135	22	8-Φ18	600	100	178	300	50	55
	100	229	230	190	160	24	8-Φ23	700	110	220	300	60	66
	125	254	270	220	188	28	8-Φ25	790	130	255	350	110	121
	150	267	300	250	218	30	8-Φ25	910	145	345	350	128	140
	200	292	360	310	278	34	12-Φ25	1095	170	420	350	165	181
	250	330	425	370	332	36	12-Φ30	1370	210	495	400	280	310
	300	356	485	430	390	40	16-Φ30	1470	240	600	450	370	410
	350	381	550	490	448	44	16-Φ34	1730	265	640	450	525	580
	400	406	610	550	505	48	16-Φ34	1870	290	720	500	635	700
	450	432	660	600	555	50	20-Φ34	2185	325	798	500	1010	1110
	500	457	760	660	610	52	20-Φ41	2335	360	875	600	1280	1410
	600	508	840	770	718	56	20-Φ41	2680	425	1170	800	1930	2120
	700	610	955	875	815	60	24-Φ48	3080	455	1250	800	3010	3310
	800	660	1070	990	930	64	24-Φ48	3490	505	1370	1000	3820	4200
	900	711	1180	1090	1025	66	28-Φ54	3900	545	1500	1000	5120	5630
	1000	811	1305	1210	1140	66	28-Φ58	4320	610	1670	1000	6400	7040

Тип	DN	PN4.0MPa											Масса (кг)
Тип	DN	L	D	D1	D2	D6	b	Z-Φd	H	H1	H2	D0	110	112
Z43WF-40 Z43F-40 Z43WY-40 Z43Y-40 KZ43WF-40 KZ43F-40 Z47WF-40 Z47F-40	50	216	160	125	100	88	20	4-Φ18	475	80	122	250	38	42
	65	241	180	145	120	110	22	8-Φ18	535	90	152	300	57	62
	80	283	195	160	135	121	22	8-Φ18	600	100	178	300	68	75
	100	305	230	190	160	150	24	8-Φ23	700	110	220	300	75	82
	125	381	270	220	188	176	28	8-Φ25	790	130	255	350	133	146
	150	403	300	250	218	204	30	8-Φ25	910	145	345	350	165	180
	200	419	375	320	282	260	38	12-Φ30	1095	170	420	350	315	350
	250	457	445	385	345	313	42	12-Φ34	1370	210	495	400	410	450
	300	502	510	450	408	364	46	16-Φ34	1470	240	600	450	620	685
	350	762	570	510	465	422	52	16-Φ34	1730	265	640	450	870	950
	400	838	655	585	535	474	58	16-Φ41	1870	290	720	500	1370	1460
	450	914	680	610	560	524	60	20Φ41	2185	325	798	500	1632	1680
	500	991	755	670	612	576	62	20Φ48	2335	360	875	600	2050	2370
	600	1143	890	795	730	678	62	20Φ54	2680	425	1170	800	3110	3405

Тип	ДН	PN6.4 МПа											Масса (кг)
Тип	ДН	L	D	D1	D2	D6	b	Z-Φd	H	H1	H2	D0	110	112
Z43WF-64 Z43F-64 Z43WY-64 Z43Y-64 KZ43WF-64 KZ43F-64 Z47WF-64 Z47F-64	50	250	175	135	105	88	26	4-Φ23	485	108	158	300	55	90
	65	280	200	160	130	110	28	8-Φ23	550	125	190	300	72	80
	80	310	210	170	140	121	30	8-Φ23	650	145	225	350	85	93
	100	350	250	200	168	150	32	8-Φ25	760	165	245	350	98	110
	125	400	295	240	202	176	36	8-Φ30	860	190	275	400	164	180
	150	450	340	280	240	204	38	8-Φ34	970	220	330	400	205	225
	200	550	405	345	300	260	44	12-Φ34	1150	280	410	500	350	385
	250	650	470	400	352	313	48	12-Φ41	1400	330	490	500	490	540
	300	750	530	460	412	364	54	16-Φ41	1580	380	570	600	760	840
	350	850	595	525	475	422	60	16-Φ41	1750	410	770	600	991	1135
	400	950	670	585	525	474	66	16-Φ48	1890	470	882	800	1510	1670
	450	1050	670	630	570	524	70	20-Φ48	2210	560	1015	800	1830	1980
	500	1150	800	705	640	576	70	20-Φ54	2365	595	1115	1000	1640	2930
	600	1350	930	820	750	678	76	20-Φ58	2840	640	1265	1000	4280	4720

?Тип	DN	PN10.0MPa											Масса (кг)
?Тип	DN	L	D	D1	D2	D6	b	Z-Φd	H	H1	H2	D0	110	112
Z43WF-100 Z43F-100 Z43WY-100 Z43Y-100 KZ43WF-100 KZ43F-100 Z47WF-100 Z47W-100	50	250	175	135	105	88	26	4-Φ23	485	108	158	300	55	90
	65	280	200	160	130	110	28	8-Φ23	550	125	190	300	72	80
	80	310	210	170	140	121	30	8-Φ23	650	145	225	350	85	93
	100	350	250	200	168	150	32	8-Φ25	760	165	245	350	98	110
	125	400	295	240	202	176	36	8-Φ30	860	190	275	400	164	180
	150	450	340	280	240	204	38	8-Φ34	970	220	330	400	205	225
	200	550	405	345	300	260	44	12-Φ34	1150	280	410	500	350	385
	250	650	470	400	352	313	48	12-Φ41	1400	330	490	500	490	540
	300	750	530	460	412	364	54	16-Φ41	1580	380	570	600	760	840
	350	850	595	525	475	422	60	16-Φ41	1750	410	770	600	991	1135
	400	950	670	585	525	474	66	16-Φ48	1890	470	882	800	1510	1670
	450	1050	670	630	570	524	70	20-Φ48	2210	560	1015	800	1830	1980
	500	1150	800	705	640	576	70	20-Φ54	2365	595	1115	1000	1640	2930
	600	1350	930	820	750	678	76	20-Φ58	2840	640	1265	1000	4280	4720

Тип	DN	PN15.0 МПа											Масса (кг)
Тип	DN	L	D	D1	D2	D6	b	Z-Φd	H	H1	H2	D0	110	112
Z43WF-150 Z43F-150 Z43WY-150 Z43Y-150 KZ43WF-150 KZ43F-150 Z47WF-150 Z47W-150	50	368	215	165	132	88	36	8-Φ25	485	108	158	300	81	90
	65	419	245	190	152	110	44	8-Φ30	570	125	190	300	115	125
	80	381	260	205	168	121	46	8-Φ30	650	145	225	350	155	170
	100	457	300	240	200	150	48	8-Φ34	760	165	245	350	200	220
	125	525	355	285	238	176	60	8-Φ41	860	190	275	400	345	375
	150	610	390	318	270	204	66	12-Φ41	970	220	330	400	600	650
	200	737	480	400	345	260	78	12-Φ48	1150	280	410	500	780	840
	250	838	580	485	425	313	88	12-Φ54	1420	330	490	500	1060	1120
	300	965	665	570	510	364	100	16-Φ54	1595	380	570	600	1280	1390
	350	1029	640	559	424	414.5	86	20-Φ42	1830	410	770	600	1510	1705
	400	1130	705	616	481	471.5	89	20-Φ45	2050	470	882	800	2230	2385
	450	1219	785	686	544	535	102	20-Φ51	2410	560	1015	800	2410	2550
	500	1321	855	749.5	595	586	108	20-Φ55	1650	595	1115	1000	3200	3410
	600	1549	1040	901.5	703.5	694	140	20-Φ68	3090	640	1265	1000	4890	5010

?Тип	DN	PN1.0 МПа										Масса (кг)
?Тип	DN	L	D	D1	D2	b	Z-Φd	H	H1	H2	D0	110	112
Z543WF-10C Z543F-10C Z543WY-10C Z43Y-10C KZ543WF-10C KZ543F-10C Z547WF-10C Z547W-10C	100	229	220	180	156	22	8-Φ18	770	110	220	BA-0	87	94
	125	254	250	210	184	22	8-Φ18	870	130	255	BA-0	130	140
	150	267	285	240	211	24	8-Φ22	965	145	345	BA-0	140	151
	200	292	340	295	266	24	8-Φ22	1200	170	420	BA-0	175	200
	250	330	395	350	319	26	12-Φ22	1360	210	495	BA-0	275	300
	300	356	445	400	370	26	12-Φ22	1560	240	600	BA-1	350	380
	350	381	505	460	429	26	16-Φ22	1740	265	640	BA-1	510	550
	400	406	565	515	480	26	16-Φ26	1930	290	720	BA-1	610	660
	450	432	615	565	530	28	20-Φ26	2160	325	798	BA-1	830	900
	500	457	670	620	582	28	20-Φ26	2420	360	875	BA-2	1150	1240
	600	508	780	725	682	34	20-Φ30	2800	425	1170	BA-2	1780	1922
	700	610	895	840	794	34	24-Φ30	3200	455	1250	BA-2	2350	2530
	800	660	1015	950	901	36	24-Φ33	3640	505	1370	BA-3	3380	3650
	900	711	1115	1050	1001	38	28-Φ33	4050	545	1500	BA-3	4460	4820
	1000	811	1230	1160	1112	38	28-Φ36	4470	610	1670	BA-3	5740	6200

?Тип	DN	PN1.6MPa										WT(кг)
?Тип	DN	L	D	D1	D2	b	Z-Φd	H	H1	H2	D0	110	112
Z543WF-16C Z543F-16C Z543WY-16C Z543Y-16C KZ543WF-16C KZ543F-16C Z547WF-16C Z547F-16C	100	229	215	180	155	20	8-Φ18	770	110	220	BA-0	87	94
	125	354	245	210	185	22	8-Φ18	870	130	255	BA-0	130	140
	150	367	280	240	210	24	8-Φ23	965	145	345	BA-0	140	151
	200	292	335	295	265	26	12-Φ23	1200	170	420	BA-0	175	200
	250	330	405	355	320	30	12-Φ25	1360	210	495	BA-0	275	300
	300	356	460	410	375	30	12-Φ25	1560	240	600	BA-1	350	380
	350	381	520	470	435	34	16-Φ25	1740	265	640	BA-1	510	550
	400	406	580	525	485	36	16-Φ30	1930	290	720	BA-1	610	660
	450	432	640	585	545	40	20-Φ30	2160	325	798	BA-1	830	900
	500	457	705	650	608	44	20-Φ34	2420	360	875	BA-2	1150	1240
	600	508	840	770	718	48	20-Φ41	2800	425	1170	BA-2	1780	1922
	700	610	910	840	788	50	24-Φ41	3200	455	1250	BA-2	2350	2530
	800	660	1020	950	898	52	24-Φ41	3640	505	1370	BA-3	3380	3650
	900	711	1120	1050	998	54	28-Φ41	4050	545	1500	BA-3	4460	4820
	1000	811	1255	1170	1110	56	28-Φ48	4470	610	1670	BA-3	5740	6200

?Тип	DN	PN2.5МПа										Масса (кг)
?Тип	DN	L	D	D1	D2	b	Z-Φd	H	H1	H2	D0	110	112
Z543WF-25 Z543F-25 Z543WY-25 Z543Y-25 KZ543WF-25 KZ543F-25 Z547WF-25 Z547F-25	100	229	230	190	160	24	8-Φ23	770	110	220	BA-0	95	103
	125	354	270	220	188	28	8-Φ25	870	130	255	BA-0	145	156
	150	367	300	250	218	30	8-Φ25	965	145	345	BA-0	163	176
	200	292	360	310	278	34	12-Φ25	1200	170	420	BA-0	200	216
	250	330	425	370	332	36	12-Φ30	1360	210	495	BA-0	330	360
	300	356	485	430	390	40	16-Φ30	1560	240	600	BA-1	420	450
	350	381	550	490	448	44	16-Φ34	1740	265	640	BA-1	575	620
	400	406	610	550	505	48	16-Φ34	1930	290	720	BA-1	735	795
	450	432	660	600	555	50	20-Φ34	2160	325	798	BA-1	1110	1200
	500	457	730	660	610	52	20-Φ41	2420	360	875	BA-2	1380	1490
	600	508	840	770	718	56	20-Φ41	2800	425	1170	BA-2	2030	2192
	700	610	955	875	815	60	24-Φ48	3200	455	1250	BA-2	3210	3500
	800	660	1070	990	930	64	24-Φ48	3640	505	1370	BA-3	4020	4340
	900	711	1180	1090	1025	66	28-Φ54	4050	545	1500	BA-3	5320	5750
	1000	811	1305	1210	1140	68	28-Φ58	4470	610	1670	BA-3	6600	7130

Свяжитесь с нами

CHY Shanghai Anshu Mechanical&Electrical Equipment Co., Ltd.: Имя контактаChen
Начать чат; Телефон86-021-60140720

*Электронная почта
Пожалуйста, введите свою действительную адрес электронной почты.
*К

Chen
*Сообщение
Содержание вашего запроса должно быть от 20 до 5000 символов.
Пожалуйста, введите правильный код подтверждения.

Категории товаров

Подшипники радиальные шариковые открытые	Цилиндрические роликовые подшипники	Самоустанавливающиеся шариковые подшипники	Аксиально-радиальные шариковые подшипники
Сферические роликовые подшипники	Конические роликовые подшипники	Сальниковые подшипники	Блочный подшипник
Подшипники прокатных станов	Линейные подшипники	Скользящие подшипники	Строительная машиностроительная цепь
Винтовой конвейер WAM	Бабочковый клапан	Клапан-шаровой	Задвижка
Шаровой кран	запобочный клапан	Гидравлический управляющий клапан	Другие серии клапанов
Оборудование для очистки от пыли WAM	WAM Valve	WAM Миксераторы	WAM Аксессуары
Звездочка	Конвейерный цепной привод	Ременной привод	Нержавеющая стальная цепь
Ремень передачи	Конвейерный пояс	Детали трансмиссии

Больше

Thro- Канализационный задвижка

Вам может понравиться

Детали продукта

Описание продукта

Свяжитесь с нами

Категории товаров

Новые продукты

Популярные поиски

Рекомендуемые продукты

Найти похожие продукты по категории

Тэги продукта:
