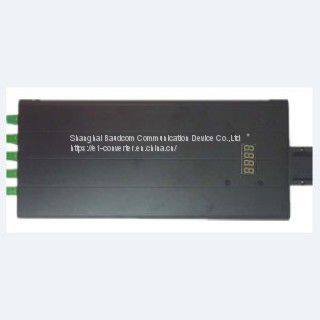

4-портный миниатюрный усилитель на основе эрбиевого легированного волокна с высокой мощностью

Миниатюрный EDFA представляет собой оптический усилитель на двойной оболочке ковдооптического волокна, ко-допированного эрбием и иттербием, С-диапазона с высокой выходной мощностью. Оптический выход может достигать 24 дБм. Четырехпортовый EDFA позволяет снизить стоимость проекта и занимает небольшой объем.

◆ Высокая мощность: до 2 Вт в сумме. 1 устройство для 2000-4000 оптических узлов

◆ Низкий коэффициент шума: ниже 5,5 дБ (входной сигнал +5 дБм)

◆ Технология усиления на двойной оболочке ковдооптического волокна, ко-допированного эрбием и иттербием: Патентная технология откачки

◆ Низкий уровень взаимной модуляции на комбинационных частотах (CSO): ＜-70 дБс

>◆ Выходной сигнал 23 дБм×N, 20 дБм×N или 17 дБм×N (выборочно)

◆ Возможность управления и маневренность: Два процессора для отдельной обработки управляющего контура и коммуникации

◆ Высокая стабильность и надежность: Среднее время между отказами (MTTF) ＞150000 часов

◆ Питание: 5 В постоянного тока

◆ Интеллектуальная система управления температурой: Используется специальный микросхема управления температурой, которая позволяет снизить потребление электроэнергии и охлаждение на 30% по сравнению с конкурентами

◆ Выходная мощность фиксирована

◆ Интегрированный мультиплексор длин волн (WDM) на 1310 нм, 1490 нм, 1550 нм (выборочно)

◆OEM, доступен модуль?

Продукт представляет собой оптический усилитель с высокой выходной мощностью на волновой полосе С, с эрбием-иттербием со-допированной двойной оболочки оптической волоконной жилы. Основными компонентами продукта являются многомодовый лазер накачки с высокой надежностью и оптическое волокно с двойной оболочкой. Специальная схема АТЦ (автоматического температурного контроля) и АПЦ (автоматического контроля мощности) обеспечивает высокую стабильность и надежность выходной мощности, уникальное оптическое схемотехническое решение гарантирует отличные оптические характеристики. Высокостабильная и высокоточная система МПУ обеспечивает интеллектуальное управление, регулировку и отображение, что делает их удобными в использовании.

Оптические усилители на основе эрбиевого волокна (EDFA) широко используются в системах передачи кабельного телевидения (CATV) и системах распределения мощности с высокими требованиями для сети доступа к оптической линии абонента (FTTH). Они могут быть использованы для распределения аналоговых и цифровых сигналов кабельного телевидения, а также могут быть совмещены с системами PON для создания интегрированной трехсетевой системы. (Трехволновой WDM - опционально)

Миниатюрный оптический усилитель EDFA использует эрбий-иттербий со-допированную оптическую жилу с двойной оболочкой и высокомощный многомодовый лазер накачки. Его коэффициент преобразования мощности в 10 раз выше, чем у традиционных одномодовых технологий, что обеспечивает более низкую относительную стоимость, компактность и меньшее энергопотребление. Особенно полезен он для приложений в системах FTTH, FTTB и других крупных распределительных системах.

Используется интеллектуальная система регулирования температуры: (1) Применяется специальная схема регулирования температуры. Тепловыделение и энергопотребление могут быть снижены на 30%, (2) Профессиональный дизайн воздушного потока также обеспечивает наилучшую стабильность температуры. В то же время мощный вентилятор запускается, когда температура корпуса превышает 45℃, а останавливается, когда температура ниже 40℃. Эта технология обеспечивает термическую стабильность системы и долговечность вентилятора.

Интеллектуальная система сетевого управления. Совершенный сетевой интерфейс: Ethernet, RS-485 и RS-232 сети, а открытый сетевой интерфейс управления обеспечивает связность с любыми другими системами сетевого управления.

Усилительный блок

Примечание 1: Опционально

Примечание 2: Протестировано при входном уровне +5dBm

?Экологические характеристики

Примечание: Без конденсата

Выходное напряжение 5VAC, 12VDC - опционально, дублирование питания - опционально.
