Acrel ARTM серия монитора температуры. Датчик температуры ATE200

ATE?серия?WБеспроводной датчик температуры ATE200

1. Введение продукта

Серия ATE?беспроводной датчик измерения температуры разработан в соответствии с Спецификацией?для?беспроводного оборудования измерения температуры, NB/T 42086-2016. Он подходит для 3-35кВ внутрикомнатные розеточные распределительные устройства,?включая встроенные розеточные распределительные устройства, тележные розеточные распределительные устройства, стационарные розеточные распределительные устройства?и петлевые?розеточные распределительные устройства. Также оно подходит для 0,4 кВ низковольтных розеточных распределительных устройств, таких как стационарные розеточные распределительные устройства и выдвижные розеточные распределительные устройства. Беспроводные датчики температуры можно устанавливать на любой точке нагрева в розеточных распределительных устройствах,?устройство?использует технологию беспроводной передачи данных для передачи в реальном -времени контролируемых данных о температуре. Кроме того, оно может быть передается на устройство отображения или?дистанционное интеллектуальное мониторинг?система.?

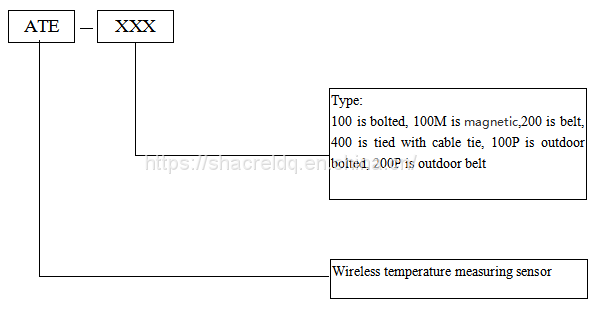

2.Введение по типам

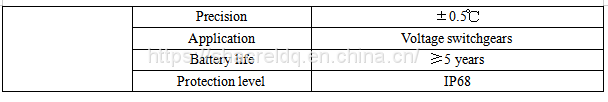

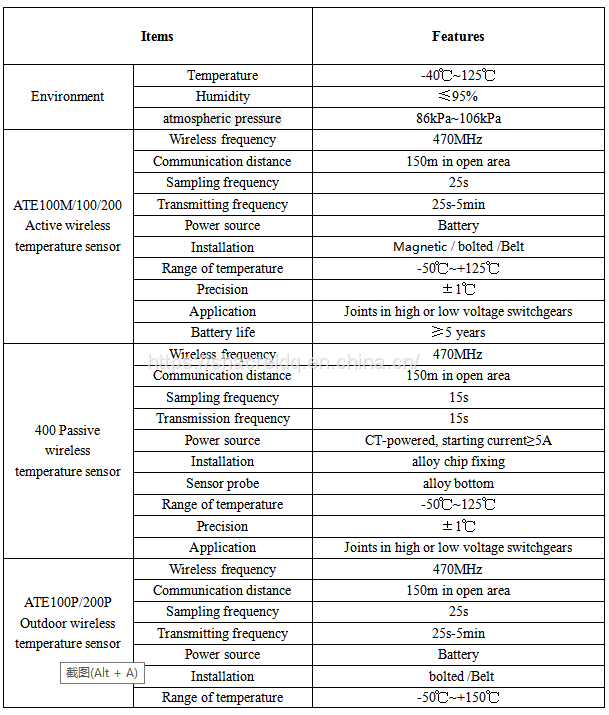

3.Технические особенности

4.Установка продукта

? ?Существует?несколько?типов беспроводных датчиков температурыов?и соответствующие методы монтажа, т.е. магнитный?, на болтах?, поясовый и фиксация сплавного чипа.

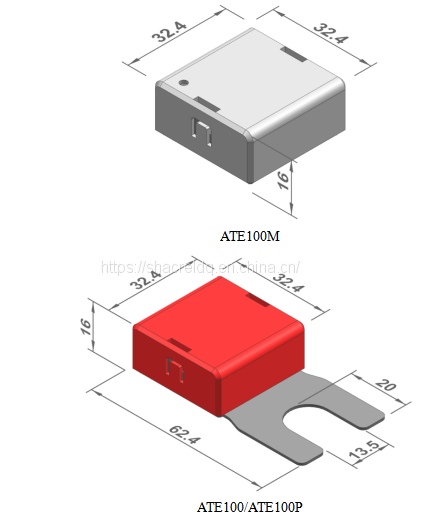

4.1 Форма и размеры

5. Метод установки

?5.1?ATE100M Метод установки

Магнитный беспроводной датчик?ATE100M подходит для железных электрических узлов или поверхностей оборудования.

?Sтруктура и описание?ATE100M:

1 -- Ядро беспроводного датчика температуры?ATE100M

2--?Термочувствительная часть

3?-- переключатель батареи

Прямо адсорбируется на железном точке измерения температуры. Перед установкой открыть переключатель батареи, индикатор питания мигает два раза. Примеры установки приведены на изображениях ниже.?

5.2? ?Метод установки ATE100

Болтовой??тип?беспроводной датчик?ATE100?подходит для использования в соединениях между?кабелем и шинами распределения?и соединениями между кабелем и разъединителем.

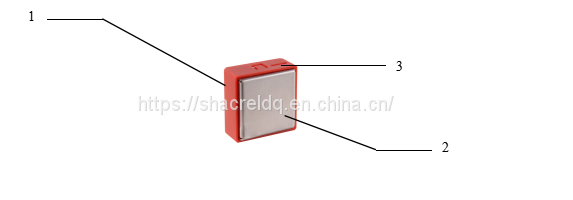

ATE100?Структура:

1 -- Ядро беспроводного датчика температуры?ATE100

2 --?Tермочувствительная часть

3 -- переключатель батареи

5.3Метод установки ATE200

Тип с фиксацией ремнем?называемый ATE200?подходит для использования на подвижных и неподвижных контактах выключателя, кабельных соединениях?и токоведущих шинах.

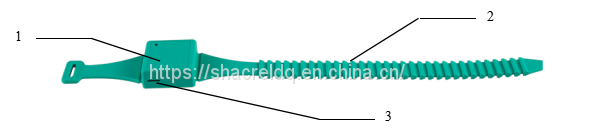

ATE200?Структура:

1 -- Ядро беспроводного датчика температуры?ATE200, термопреобразователь находится с другой стороны

2 -- Ремень и защелка

3 --Переключатель батареи

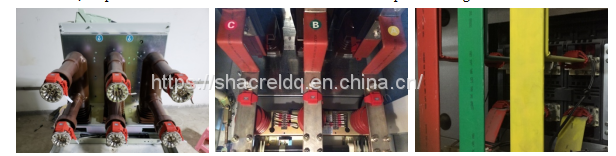

Фиксируйте корпус датчика на позиции, затем крепите его на шину токоподвода или контакт разрядника и пропускайте через отверстие на ремне, фиксируйте ремень замком. CЕсли ремень после установки оказался слишком длинным, обрежьте его. Если ремень слишком короткий, свяжитесь с нами для получения запасных частей ремня перед установкой. OОткройте переключатель батареи перед установкой, индикатор питания мигает дважды. Примеры установки приведены на изображениях ниже.?

?5.4?Метод установки ATE400

Миниатюрный тип, называемый ATE400?подходит для использования на подвижных контактах, шине токоподвода, кабелях и соединениях между шиной токоподвода и кабель.

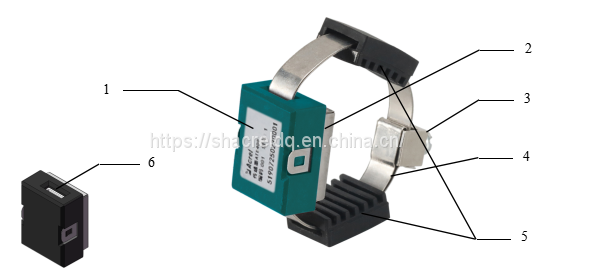

Мини-тип пассивного датчика температуры?структура представлена:

1 -- Ядро беспроводного датчика температуры?ATE400

2 -- алюминиевый донный элемент, контактирующий с температурным зондом

3 -- металлический замок,?для фиксации алюминиевой чипы

4?--?алюминиевая чип,для с питанием от компьютерной томографии

5 -- силиконовый прокладочный материал, используемый для поддержки?сплавного чипа

6 --отверстие для сплавного чипа, используемое для ?установки сплавного чипа

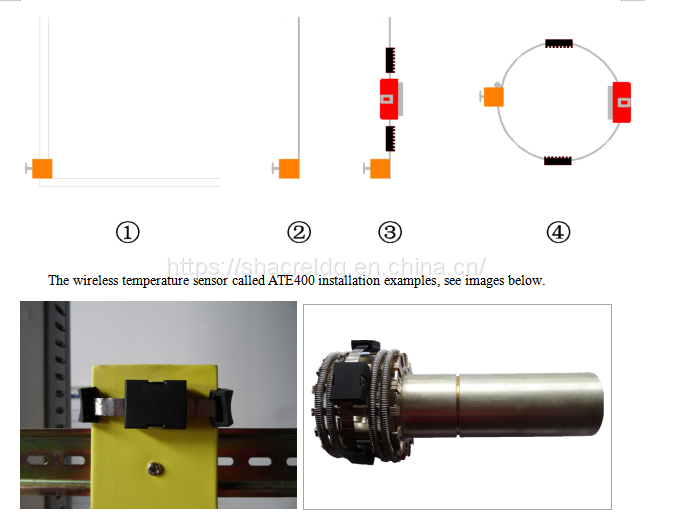

Сначала возьмите 2 штуки сплавных чипов через монтажное отверстие металлического защелки, одновременно сгибайте алюминиевый чипs?и закрепите металлический замок в середине алюминиевого чипаs. Во-вторых, пропустите складываемые алюминиевые чипычерез один силиконовый прокладочный материал, сердцевину ATE400 и другой силиконовый прокладочный материал по очереди. В-третьих, оберните все алюминиевые чипыs?вокруг монтажного места и натяните алюминиевые чипыs, затем затяните винт на металлическом замке. Наконец,?отрежьте лишнее алюминиевый чипСхема полной установки представлена на рисунках 1-4.
