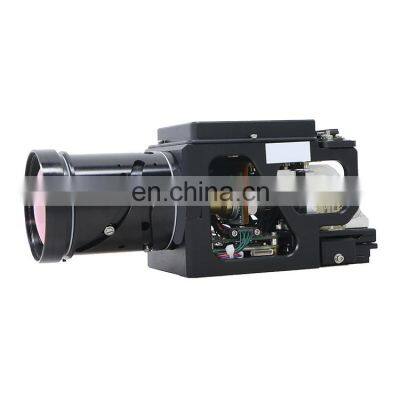

15-280 мм F5.5 Zoom Medium Wave Cooled Thermal Imaging Riflescope Thermograph Camera

Цена FOB

Договороспособный

1 (Мин.заказ)

Условия оплатыT/T Кредитная карта

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Описание продукта

F5.5 15-280mm Zoom Medium Wave Infrared Cooled Thermal Imgaing Riflescope Thermograph Camera

1.1 Детектор

Детектор	MCT 640 ×512
Спектральный диапазон	3.7 ~4.8 мкм
Шаг пикселя	15 мкм
Метод охлаждения	Реефрижератор Стирлинга

1.2 Объектив

Фокусное расстояние	15 мм～280 мм непрерывный зум
F	5.5

1.3 Характеристики

Диапазон угла обзора	1.97°(H) ×1.58°（V）до 35.4°(H) ×28.7°（V）
Время охлаждения	≤8 минут при нормальной температуре
Видеовыход	стандартный аналоговый видеосигнал формата PAL
Частота кадров	30 Гц
NETD	≤25 мК@25°C
Источник питания	DC 24 ~32 В, с защитой от обратной полярности питания защита
Потребление мощности	≤10 Вт@25°C, стационарное состояние
Температура эксплуатации	-30°C~55°C
Температура хранения	-40°C~70°C

Таблица 1. Определения выводов разъема (HARWIN:M80 - 5401605)

Pin Number	Определения
1,9	Питание +, вход
2,10	Питание -, вход
3	Видео + выход
11	Видео GND
4	RS422_A
12	RS422_B
5	RS422_Z
13	RS422_Y
6	RS232_RX
14	RS232_TX
7	GND
15	GND
8	SER_LVDS_OUT-
16	SER_LVDS_OUT+

4.1 Описание электрического интерфейса для связи
Канал
Связь между тепловым инфракрасным камерой и хостом осуществляется
через интерфейс асинхронной последовательной связи RS232,
настройки последовательного порта которого следующие:
Скорость передачи: 19200 бит/с
Начальные биты: 1 бит
Стоповые биты: 1 бит
Верификация: Отсутствует
Данные биты: 8 бит
Указанные выше параметры могут отличаться на практике в зависимости от требований клиента.
4.2 Описание программного интерфейса для связи
Протокол
a) Хост контролирует определенное действие теплового инфракрасного камеры
отправляя команды тепловому инфракрасному камере через последовательный
порт; коммуникационная команда отправляется в заданном формате пакета; если интервал между символами пакета, отправленного от хоста к тепловому инфракрасному камере, превышает 10 мс, система изображения может отказаться
выполнить команду.
b)
Пакетный протокол
Пакетный протокол определен на рисунке 4: Пакетный протокол.
