Насос магнитной приводной самовсасывающейся без утечек

Краткое описание:

Насос ZW серии для очистных вод, самовсасывающий и незабивной, представляет собой продукт новой конструкции, разработанный на основе тщательного изучения аналогичных технологий в стране и за рубежом.

Этот тип насоса сочетает в себе свойства самовсасывания и невозможности забиваться, используя аксиальное циркуляционное внешнее смешивание. Благодаря особому дизайну корпуса и каналов рабочего колеса, он не требует установки заднего клапана и предварительного наполнения водой, как обычные самовсасывающие насосы, а также способен всасывать и нагнатывать жидкости, содержащие крупные частицы и длинные волокнистые вещества. Поэтому он широко применяется в муниципальных проектах очистки сточных вод, разведении рыбы в реках и прудах, легкой промышленности, бумажной, текстильной, пищевой, химической, энергетической промышленности, а также для транспортировки волокнистых материалов, шламов и смешанных суспензий и других химических сред.

Параметры:

Особенности:

Насос данного типа обладает простой конструкцией, хорошей самооткачивающей способностью, высокой способностью очистки сточных вод, высокой эффективностью и энергосбережением, удобством в эксплуатации и обслуживании по сравнению с аналогичными продуктами в стране. Он является первым изобретением в серии сточных насосов в стране. Все технологические и эксплуатационные показатели находятся на высшем уровне в стране, достигая международного уровня. Поэтому у него широкий рынок применения и перспективы развития.

Структура:

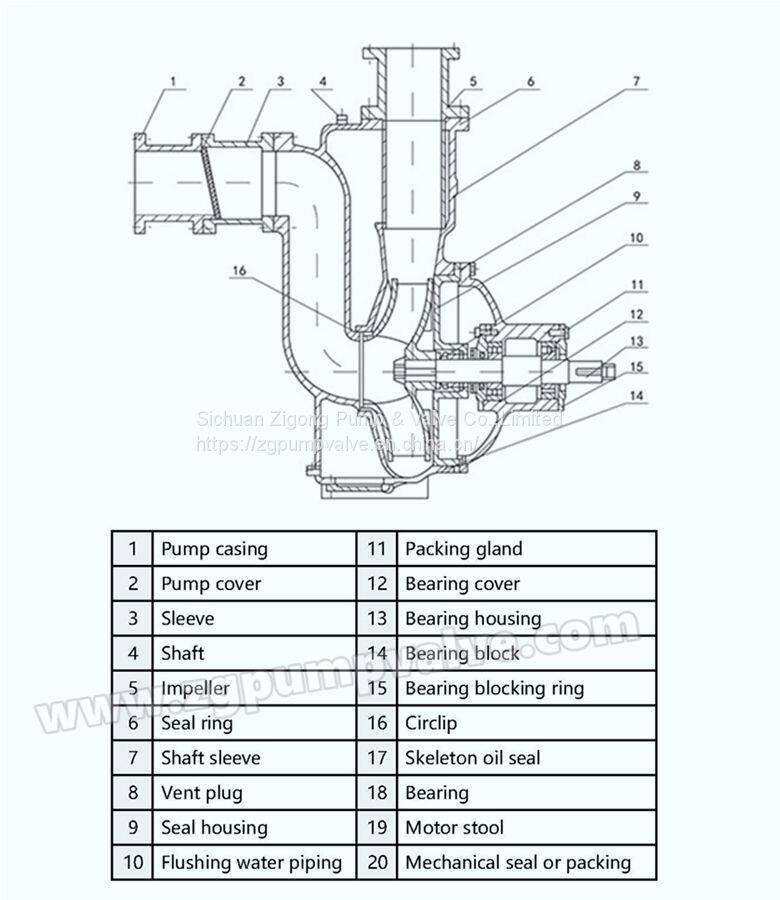

Насос ZW серии для очистных вод, самовсасывающийся и не засоряющийся, состоит из корпуса насоса, рабочего колеса, заднего крышка, механической уплотнения,
вала насоса, опорного узла подшипников, входного клапана, воздухожидкостной разделительной трубы, водяного клапана, патрубков подвода и отвода и т.д.

В корпусе насоса предусмотрена камера для жидкости, которая вместе с обратным отверстием сверху и циркуляционным отверстием снизу соединена с рабочей камерой насоса. Они образуют систему осевого циркулирования внешнего смешивания. При остановке насоса некоторое количество жидкости остается внутри насоса. При запуске насоса жидкость, содержащая воздух, выбрасывается под действием рабочего колеса. Жидкость возвращается в рабочую камеру через решетку воздухожидкостной разделительной трубы, а воздух выводится из насоса. Вместе с тем внутри корпуса насоса создается вакуум, что обеспечивает самовсасывающую способность.

Конфигурация:

Применение:

a. Муниципальные проекты, проекты очистки сточных вод, инструкционные проекты.

b. Химические среды с кислотными или щелочными свойствами, шлам. Вязкость ≤ 100 центипуаз, содержание твёрдых частиц ≤ 30%.

c. Транспортировка сточных вод в больницах, гостиницах и т. д.

d. Классификация муниципальных станций очистки сточных вод и систем концентрированной очистки.

e. Транспортировка промышленных и загрязнённых вод.
