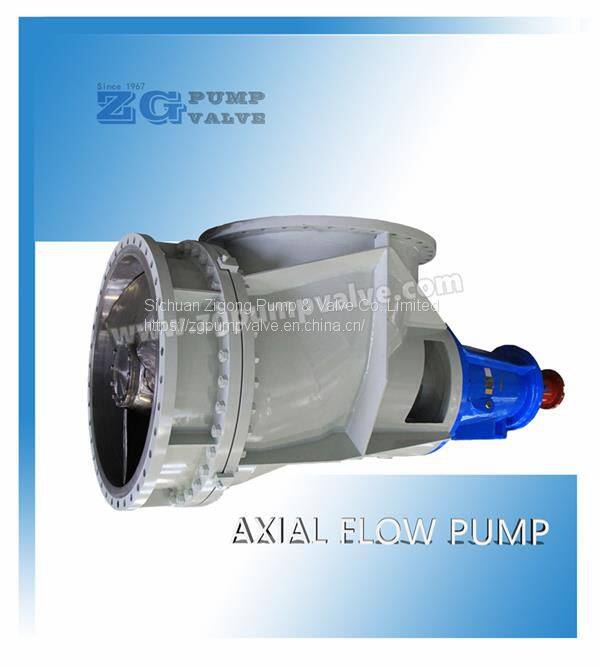

Нержавеющая сталь SS316L осевой отвод/насос с потоком

Краткое описание:
Имеет 8 патентных технологий. Комплексные характеристики осевого насоса ZW занимают ведущие позиции среди всех местных конкурентов в Китае. Это продукт провинциальных достижений, а также обладатель премии за технический прогресс в машиностроительной промышленности Китая. Для каждого размера от диаметра 250 мм до 1500 мм имеются многочисленные реальные продажи. Осевой насос ZW широко применяется в качестве насоса принудительной циркуляции в системах с большим расходом и низким напором, например: в водоподготовке методом МВР, вакуумном производстве соли, производстве оксида алюминия, сульфата натрия, хлор-щелочной промышленности, сахарной промышленности, опреснении морской воды и т.д.

Параметры:

Конструкция:

1.Для корпуса насоса доступны конструкции с отогнутым патрубком, сборной сварной корпус и литой корпус.

2.Импеллер насоса консольного типа с сферическим ступицей, лопасти импеллера регулируемые.

3.Вал насоса выполнен с применением сварки концов, контактирующие с жидкостью части или потенциально контактирующие с жидкостью части изготовлены из нержавеющей стали или других антикоррозийных материалов.

4.Механические уплотнения и уплотнения с прокладкой могут быть взаимозаменяемыми.

5.Используется картриджное механическое уплотнение, надежное и удобное в обслуживании.

6.Увеличенный цилиндрический подшипниковый корпус с уровнемером масла и заливной горловиной, что увеличивает срок службы подшипников и интервал замены смазочного материала.

7.Насос может приводиться в движение электродвигателем через мультипликаторную ременьную передачу, редуктор или непосредственно через муфту. Для подвесного трубчатого насоса при мощности электродвигателя ≥200 кВт необходимо использовать шарнирную передачу.

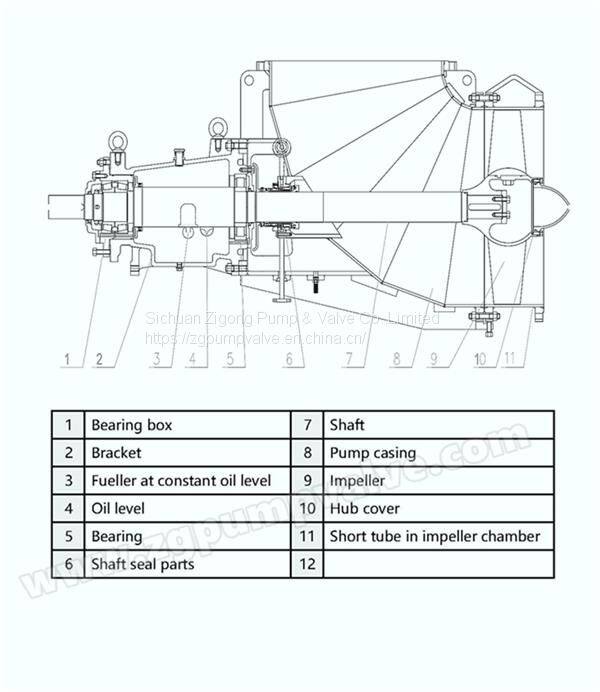

Конструкционная схема представлена ниже:

Инструкция по методам установки:

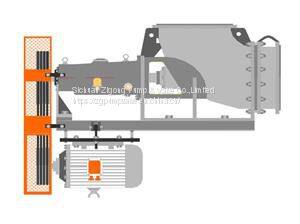

К - консольная установка

Насос и электродвигатель полностью соединены, насос и электродвигатель не требуют основания, нет компенсаторов расширения и передачи через треугольную ремень. Диаметр составляет 300~500 мм, только для электродвигателей мощностью менее 55 кВт предусмотрен данный способ установки.

E - полуконсольная установка

На месте установки нет основания, вес корпуса насоса воспринимает труба. Для насосов с диаметром ≥700 мм рекомендуется проектировать подшипник с возможностью перемещения в горизонтальном направлении и на соединяющей трубе. Мы рекомендуем только передачу через треугольную ремень и муфту, в трубе, соединенной с насосом, нет компенсаторов расширения.

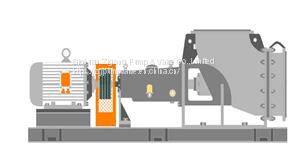

Горизонтальное монтажное положение F

При монтаже насоса и электродвигателя необходима основная плита. Если условия работы характеризуются высокой температурой, труба, соединенная с корпусом насоса, должна быть снабжена компенсатором. Насос и электродвигатель могут быть соединены посредством треугольной ременной передачи или непосредственной передачи.

Для всех трех вышеуказанных способов монтажа необходимо предусмотреть короткое соединение в соответствии с трубопроводом, соединенным с насосом, что позволит легко заменять рабочее колесо, механическую уплотнение и т. д.

Конфигурация:

Применение:

Насос принудительной циркуляции для производства соли

Насос принудительной циркуляции для сульфата натрия

Насос принудительной циркуляции для оксида алюминия

Насос принудительной циркуляции для сахарной промышленности

Насос принудительной циркуляции для хлор-щелочной промышленности

Насос принудительной циркуляции для водоподготовки MVR

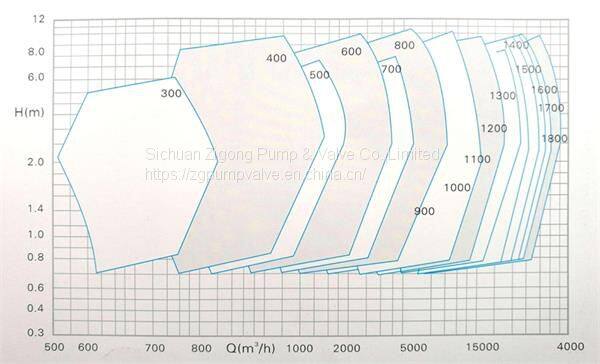

Характеристики:
