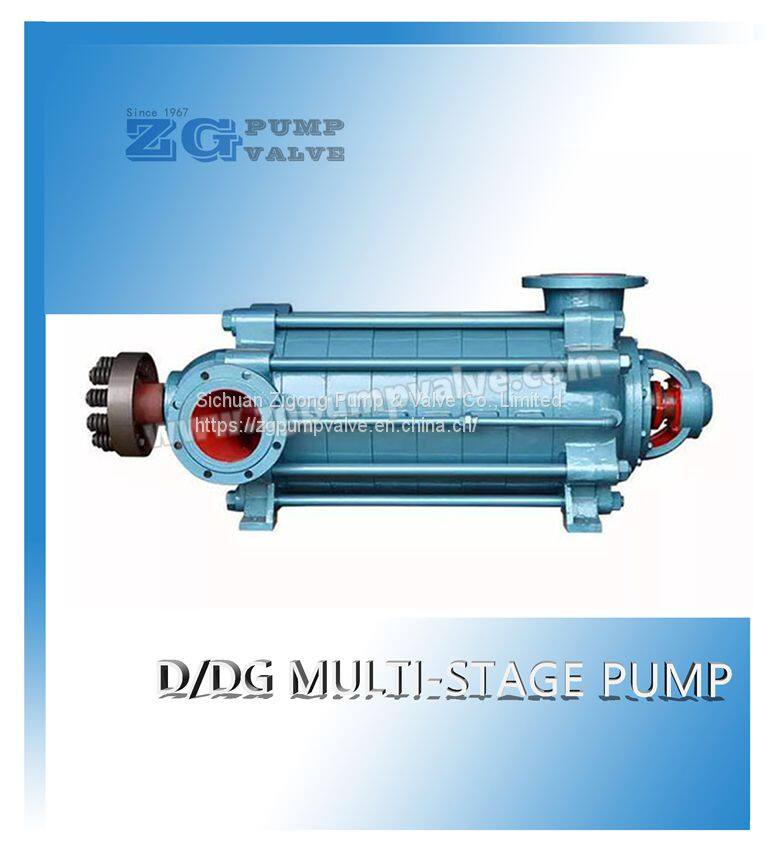

Серия D/Dg/Df Насосы многоступенчатые для подачи воды и питания котлов

Краткое описание:
Серия D(DF) представляет собой центробежный насос горизонтальной конструкции, с односторонним всасыванием, многоступенчатым и секционным исполнением. Он обладает такими характеристиками, как высокая эффективность, широкий диапазон характеристик, плавная работа, низкий уровень шума, простота в обслуживании и др. Серия D(DF) предназначена для перекачки чистой воды или жидкостей, имеющих близкие свойства с водой. Кроме того, путем замены контактирующих с жидкостью частей насоса, он может перекачивать такие жидкости, как горячая вода, масло, коррозионно-активные жидкости и жидкости с частицами.

Параметры:

1. Расход: Q = 20~540 м3/ч

2. Полная напорная высота: H = 16~370 м

3. Частота вращения: n = 1450 об/мин/2950 об/мин

4. Удельный вес: γ ≤ 1,15

Особенности:

1. Современные гидравлические модели с высокой эффективностью и широким диапазоном характеристик.

2. Плавная работа и низкий уровень шума.

3. Возможны уплотнения как набивной, так и механической.

4. Полностью герметичный вал, не контактирующий с жидкостью.

5. Материал насоса можно изменить для перекачки коррозионно-активных жидкостей. D(F) обозначает насос, подходящий для коррозионно-активных жидкостей, но его характеристики полностью совпадают с серийными D.

Конструкция:

1. Набор насоса в основном состоит из опорного корпуса, входного и выходного участков, среднего участка, направляющих лопастей.

2. Вход насоса горизонтальный, а выход - вертикальный; Балансирующий шланг на входе соединен обратно с водяной входной стороной.

3. Междуподшипниковая конструкция. Вращающаяся часть состоит из вала, импеллеров и балансирующего диска.

4. Зазоры между входным участком насоса, средним участком и выходным участком смазаны дисульфидом молибдена и составной кальциевой смазочной жиром. Зазоры между вращающейся и неподвижной частями герметизируются уплотнительными кольцами, втулкой направляющих лопастей и уплотнительной набивкой.

5. Стандартная уплотнение вала - набивка, можно заказать механическое уплотнение.

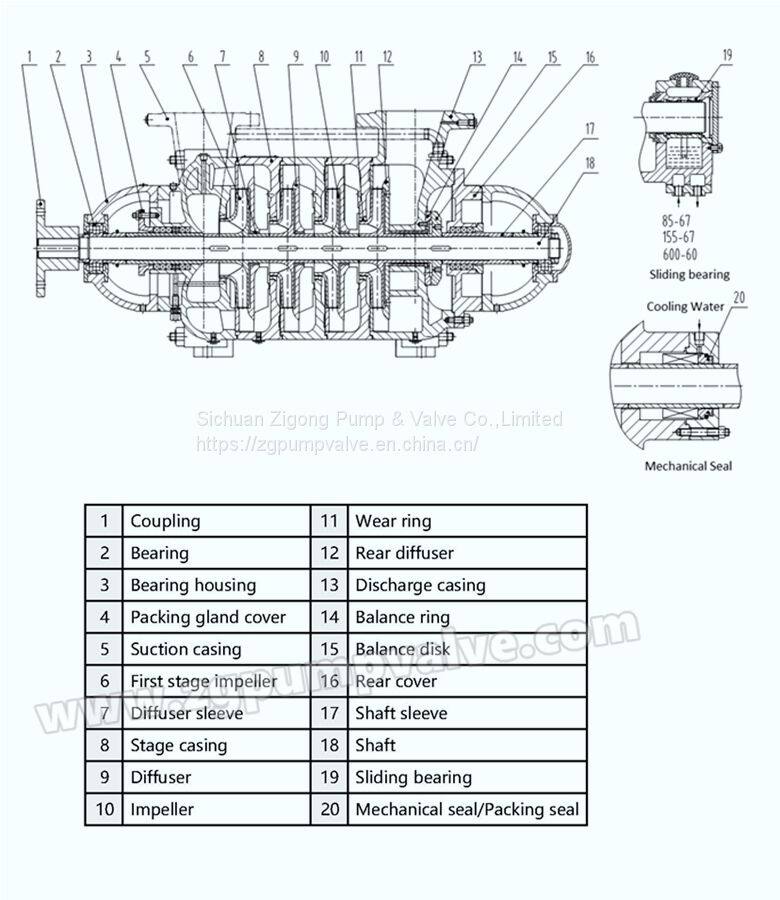

Конструкционная схема представлена ниже

Конфигурация:

Применение:

1. Широко применяется в горнодобывающей промышленности, заводах, а также в системах водоснабжения и водоотведения городов.

2. Подходит для перекачивания чистой воды и жидкостей, имеющих близкие физико-химические свойства воды, а также жидкостей, таких как горячая вода, масла, коррозионно-активные вещества и взвеси.
